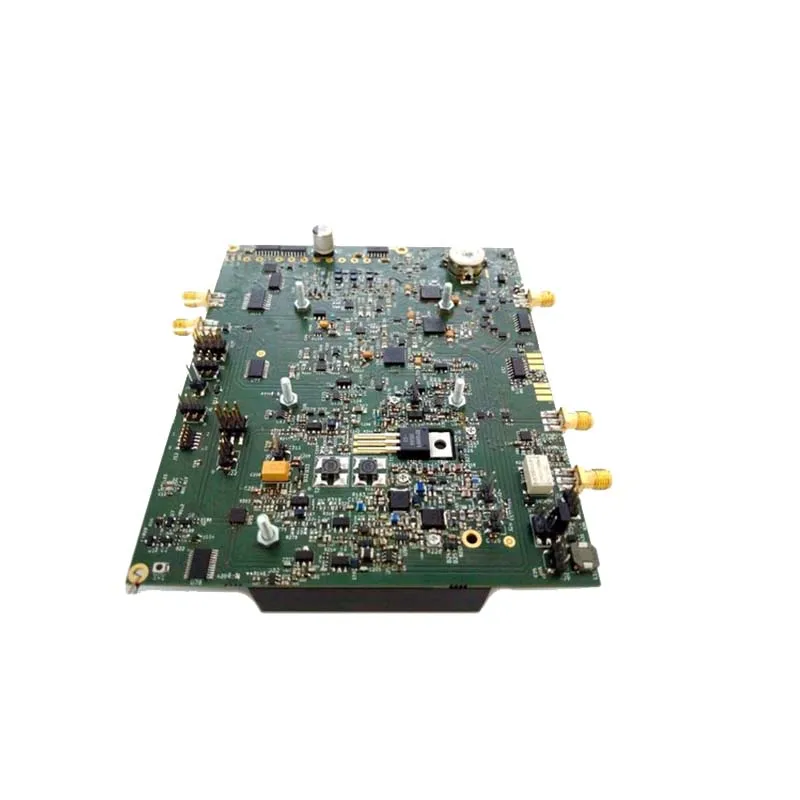

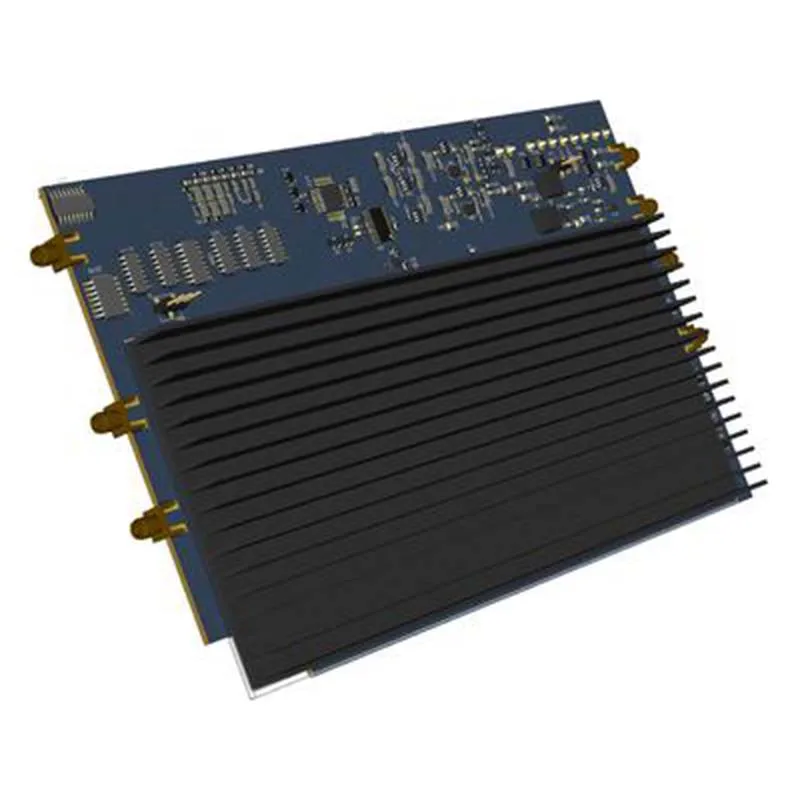

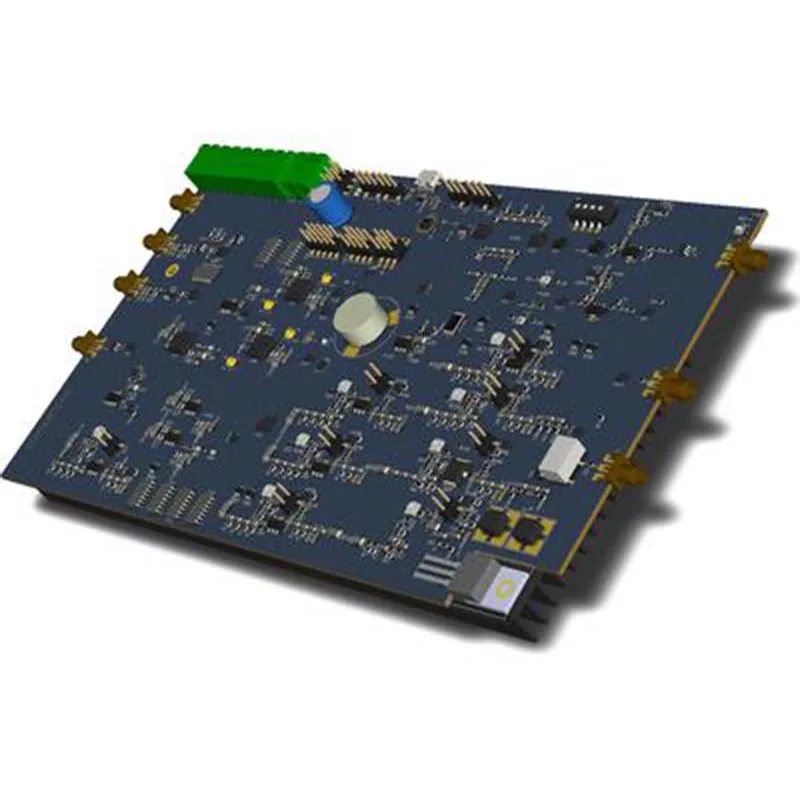

Широкополосный усилитель мощности LimeRFE PA/LNA поддерживает коротковолновой диапазон, диапазон мобильного телефона и широкий диапазон

Описание

HAM полос

Нет.	Название	Частота (МГц)	Выход P1dB (dBm) *
1 *	HF **	1,6-30 **	33
2	6 м, 4 м	В переменного тока, 50-54, 69,9-70,6	30
3	2 м	144-146	33
4	1,25 м	220-225	32
5	70 см	430-440	32
6	33 см	902-928	27
7	23 см	1240-1325	27
8	13 см	2300-2450	31
9	-	3300-3500	24

Сотовая связь полос

Нет.	Название	Дуплекс	Нисходящий канал частота. (МГц)	Uplink частота. (МГц)	Модулированная Выходная мощность (дБм)
1	Группа 3/DCS-1800	? FDD?	1805-1880	1710-1785	24
2	Mi Band 2/PCS-1900	? FDD?	1930-1990	1850-1910	24
3	Ремешок-1 шт.	? FDD?	2110-2170	1920-1980	24
4	Регулируемый ремень 7	? FDD?	2620-2690	2500-2570	24
5	Полоса 38	Аппарат, который не привязан к оператору сотовой связи	2570-2620	2570-2620	24

Широкополосный Каналы

Нет.	Частота (МГц)	Выход P1dB (dBm) *
1	1-1000	27,5
2	1000-4000	25,5

Дополнительные Особенности

Фильтрация Каждая полоса имеет соответствующую фильтрацию для Rx & Tx Дискретный фильтр AM/FM Полностью программное обеспечение с открытым исходным кодом Встроенное программное обеспечение Поддержка API GUI LimeSuite интеграции Управление и конфигурации Программируемый с помощью Arduino IDE/SATA Arduino нано-совместимый микроконтроллер (ATmega328) FT232RL USB-to-последовательный преобразователь Последовательное подключение хоста через разъем USB mini type B Мощность & измеритель коэффициента стоячей воды 1-4000 МГц мощность и КСВ метр (требуется внешняя направленная муфта) Сотовые полосы Tx измеритель мощности (внутренняя муфта) 10-контактный Интерфейс в SDR Мощность и землей IEC (SDA и SCL) 2x GPIO подключен к бортовому микроконтроллеру 4x двунаправленный уровень Смещенный I/O 1,2-5,5 V Каждый вход/выход имеет высокое напряжение и мощность дарлингтонского привода для индуктивных нагрузок (например, коаксиальные реле) Индивидуально переключаемое направление (вход/выход) Питание Один 12 V питания Опционально поставляет микроконтроллер и Rx каналы через USB

Упаковка:

1 шт.

Эта плата усилителя мощности поставляется с PA, LNA и фильтрами, и сигнал будет более чистым при передаче и приеме, увеличивая расстояние передачи.

Поддержка коротких волн, мобильных телефонов и широкой полосы.
