Широкополосная, Широкополосная Антенна направленная антенна UWB Wifi Антенна 800 m-6g

SR_LPD003_V101 (800 M-6G) основные параметры:

\
\

\
Диапазон рабочих частот: 800 M-6G \
Общий размер: 190 мм X 150 мм \
Угол направления антенны: 28 градусов \
Мощность: менее than5W \

\
\

SR_LPD003_V101 (800 м-6 г)

\
\

Краткое введение:

\
\

Пропускная способность этой антенны я спроектировал is800M-6G,Покрытие мобильной связи 、UWBИWi-FiРавных RF общая частота 。

\
\

Чертеж:

\
\

\
\

\
\

Моделирование diagramS11:

\
\

\
\

\
\

Моделирование diagramVSWR:

\
\

\
\

\
\

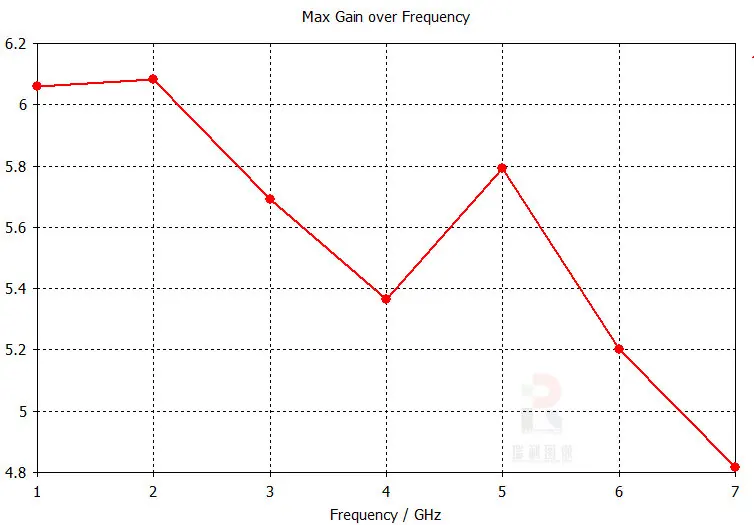

Схема моделирования, усиление, усиление антенны at5.2-6,3 дбмежду:

\
\

\
\

Схема моделирования, 1 GHzRadiation шаблон:

\
\

\
\

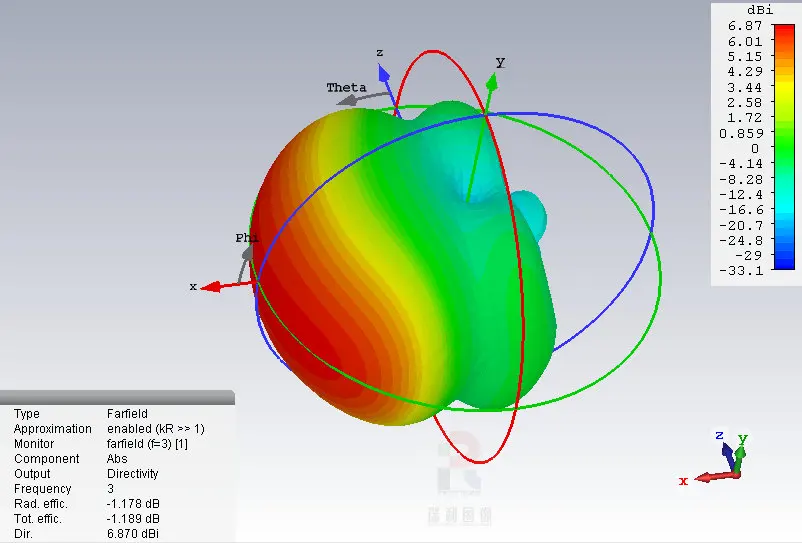

Схема моделирования, 3 GHzRadiation шаблон:

\
\

\
\

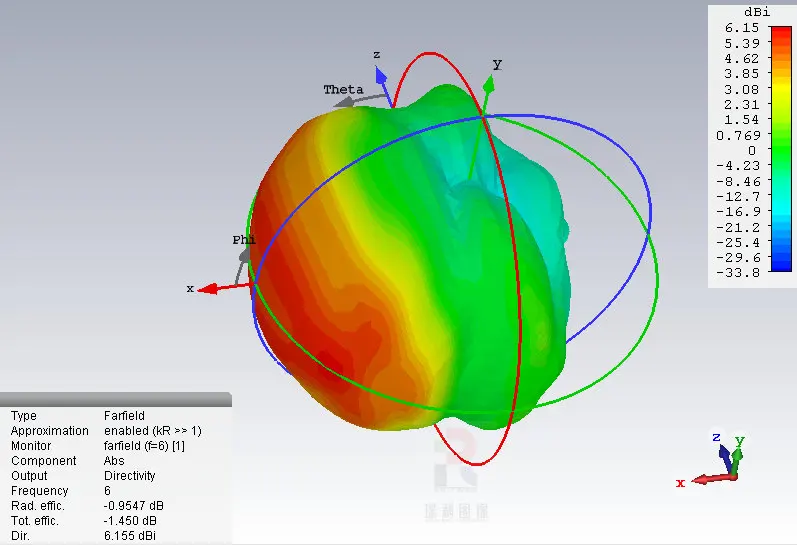

Схема моделирования, 6 GHzRadiation шаблон:

\
\

\
\

Размерная таблица (600 м-7 г):

\
\

\
\

'
