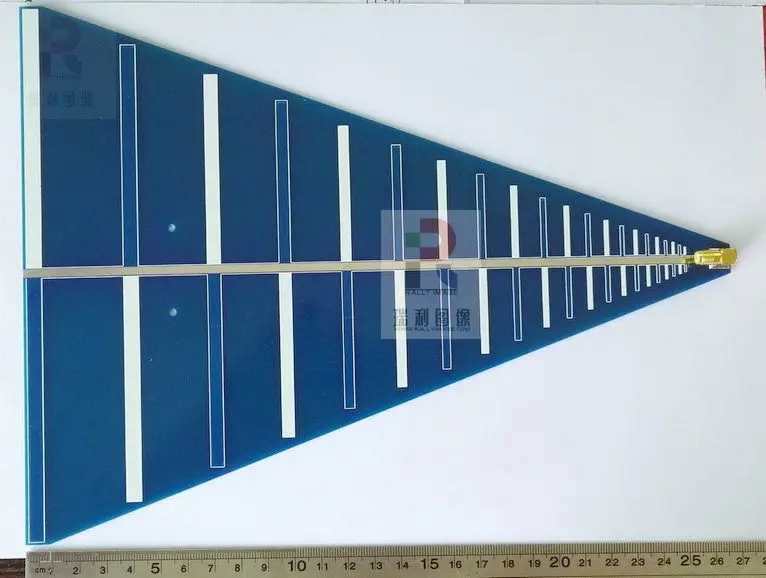

Широкополосная, Широкополосная Антенна направленная антенна UWB Wifi антенна 600 M-16G

SR_LPD002_V102 (600 M-16G) Главный параметр:

Рабочая частотная полоса: 600 M-16G Размер формы: 240 мм X 270 мм Угол направления антенны: 28 градусов Мощность: менее than5W

SR_LPD002_V102 (600 M-16G)

Краткое введение:

Полоса пропускания, которую я конструировал для этой антенны is600M-16G,Крытая мобильной связи 、UWBИWi-FiIsofrequency частоты 。

Но мой Векторный анализатор только has3gполоса пропускания, 3GI не может проверить выше в настоящее время.

Профиль:

Моделирование diagramS11:

Моделирование diagramVSWR:

Схема моделирования, усиление, коэффициент усиления антенны in5-6dBBetween:

Схема моделирования, 1 ГГцДальняяRadiogram:

Схема моделирования, 3 GHzFar поле излучения карта:

Схема моделирования, 10 ГГцДальняяRadiogram:

Схема моделирования, 16 ГГцДальняяRadiogram:

Фактические размеры11 (500 м-3г):

Фактические размеры (500 м-3 г):

Большое спасибо. Поддержка lithium2k5!

Согласно тестовой таблице, эта антенна работает to6GHzNo проблема. видно из тестовой таблицы, from4Gstart, увеличенное отклонение между тестовыми данными и имитацией, я сомневаюсь в этом. SMAProblems at interface, найдите возможности для проверки в будущем.

1. Качество SMAThe не хорошее?

2. Интерфейс должен быть сварен непосредственно на выходе антенны с помощью полугибкого провода.?
