Описание
Особое напоминание:
Эта ссылка является только антенной, не concelsmaconnecting линии, SMAturnNFirst-класс.
В случае необходимостиSMAturnNHead передачиНизкая noiseRF усилитель 、SMAConnecting линии, пожалуйста, свяжитесь с продавцом для антенна монтажное основание
Я аппаратный инженер по дизайну медицинского оборудования, часто encounteredEMCPreview 、 исправление проблем, в любое место излучения, профессиональное оборудование очень дорого, мы не нашли правильный антенна если вы хотите заказать обычное инженеров или малым предприятиям. поэтому я разработал сам. после более полугода рабочее время от времени, и, наконец, антенна был разработан. надеюсь на youEMCRectification помогает 。
Этот antennaSR_LPD001_V106 (290 м-1,1 г): ДаSR_LPD001_V101 (300Mto1G) обновленная версия, расширение низкочастотный 、 высокое полосы частот, подъемные характеристики 。
SR_LPD001_V106 (290 м-1,1 г)Основные параметры:
Рабочий диапазон частот: 290 м-1,1 гВнешние размеры: 330 мм X 432 мм
Антенна угол поворота: 30 градусов
Мощность: менее than5W
SR_LPD001_V106 (290 м-1,1 г) краткое введение:

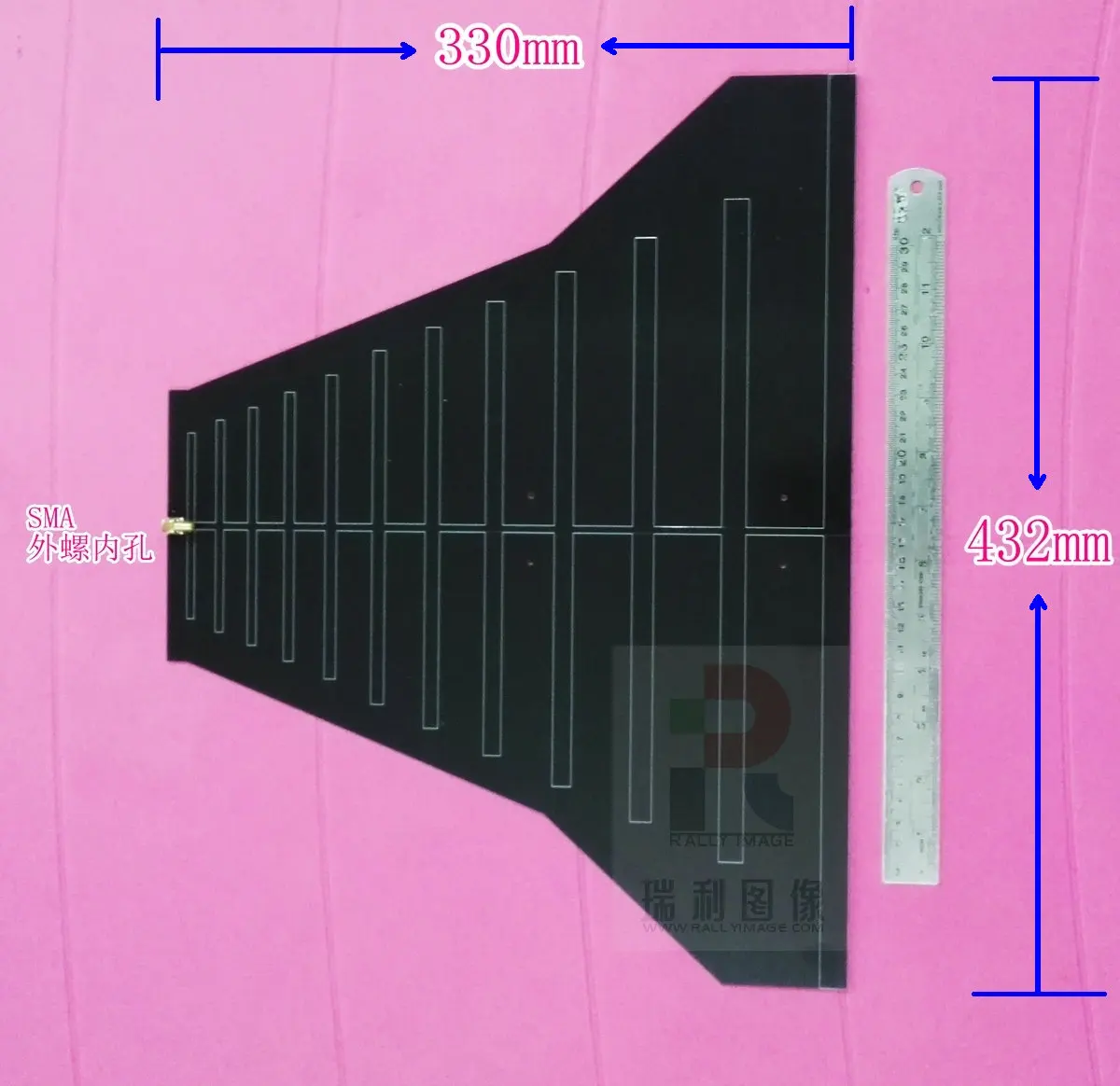

Чертеж антенны:
\
SimulationVSWRchart:
SimulationS11chart:

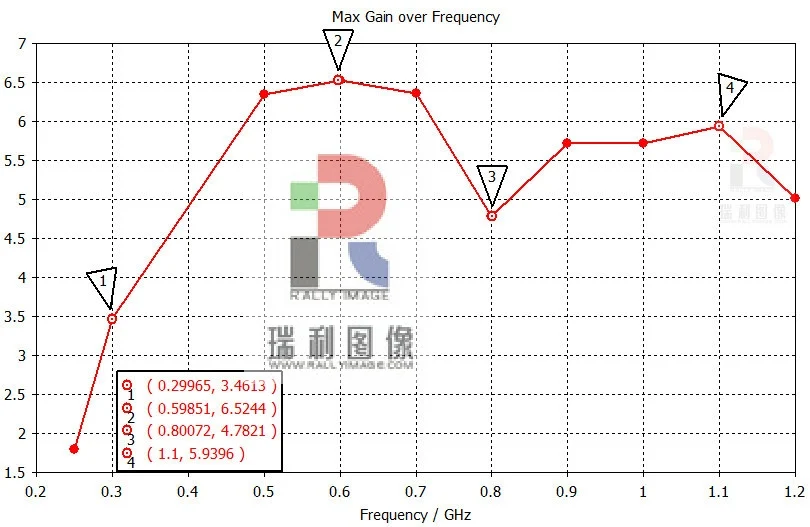

Моделирование, коэффициент усиления, коэффициент усиления антенны at3.5-6,5 dBBetween:
Моделирование, 300 MHzRadiation узор:
Моделирование, 1 GHzRadiation узор:

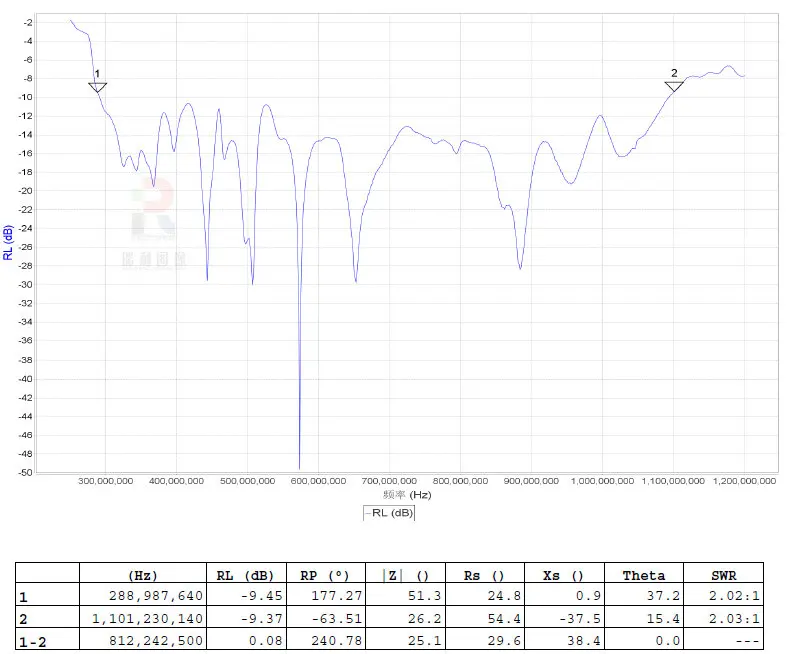

MeasuredS11chart:
MeasuredVSWRchart:
Телескопическая антенна, известный as1Hz-1G, Вытащите все во время теста, эта антенна имеет только очень узкий диапазон частот 。
Моноболе антенны с металлической крышкой, 650M 、 2GAbout2Frequency точка 。
\
\
\
\
\
Применение:
\
\
DUTKeep максимально приближены к antenna1About, если вы заинтересованы в ближней зоне ситуации является сложным, ближнего радиуса действия результаты могут не обязательно intoEMIFar поле результаты во время теста 。 при слабом сигнале, прежде всего, in30MHz-300MHzFrequency band, высокочастотный сварочный аппарат малошумящий усилитель могут быть добавлены На выход антенны, пользуюсь antaicinATTENOfAT2000B (20dB, 30 МГц-3 ГГц), это нормально, чтобы использовать другие 。 потому что дизайн пропускная способность данного антенна is300MHz-1 GHzBetween, stay30MHz-300MHzThe эффективность ленточная антенна является относительно низкой, если предполагаемое действие не может быть достигнута, пожалуйста, замените антенна с более низкой ценой Частота 。
\
\
\
\
Будьте осторожны, если антенна не используется в течение длительного времени, пожалуйста, снимите антенна, положите его в горизонтальном положении на столе, сколько книг можно нажимать на него, чтобы предотвратить антенна деформации 。
\
\
\
\

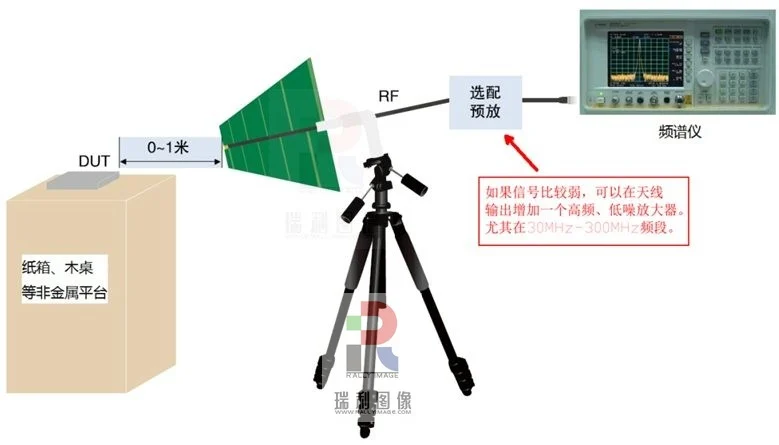

Применение схема:
\
\
\
\
\
\

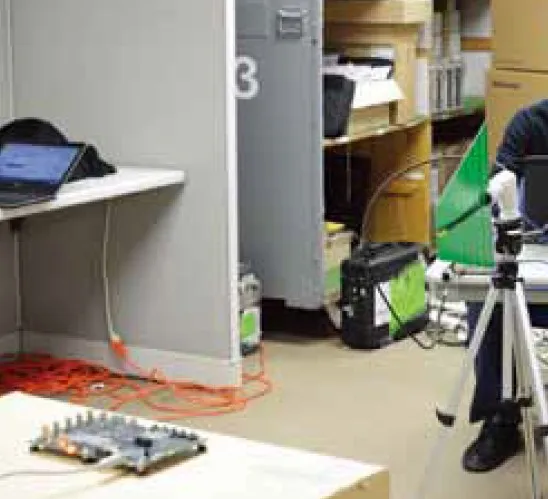

Фактическое использование для следующих случаев:
\
\
\
\

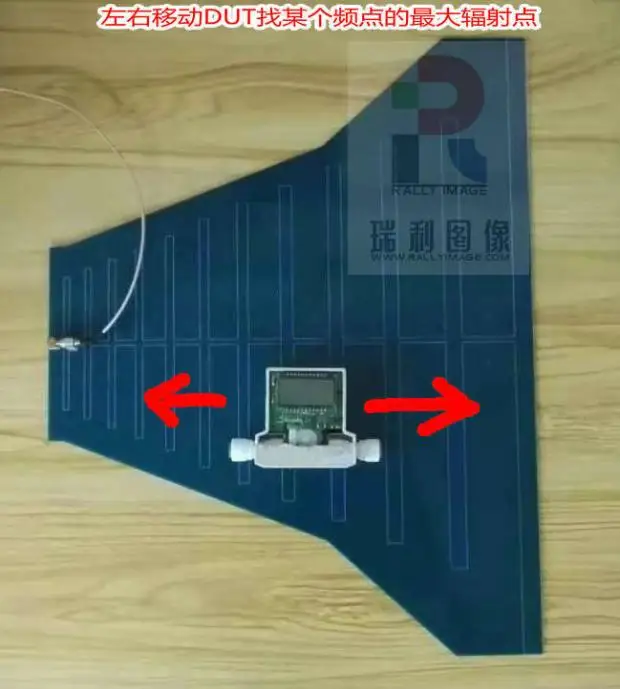

IfDUTRelatively небольшой, вы можете evenDUTPut его на антенна, влево и вправо, movementDUT 、 rotateDUT, мы поможем вам найти максимально точки излучения соответствующего частоты 。 (ifDUTNakedPCBplate, toDUTPut бумагу или пластик под ним, предотвратить короткое замыкание антенны открытые медь skinPCB 。)
\
\
Общие проблемы:
Слабый сигнал, таким образом, чтобы улучшить чувствительность:
1. Эта антенна направленного действия (преимущество заключается в том, чтобы уменьшить влияние пространства помех), направление, angle30degree, выровнять маленький конец antennaDUT 。
2. Радиоволны имеет направление поляризации, антенна, попробуйте его на вертикальную 。
3. Закройте антенна andDUTDistance 。
4. rotateDUT, узнайте, район с крупнейшими производителями излучения утечки 。
5. Некоторые спектрометры у амортизаторы на свой вклад, AttenuationATTENSet to0 дБ 。
(Советуем свериться с Baidu для того чтобы улучшить чувствительность спектрометр 。)
6. Фабрика витрина из спектрометр generallydBm, лучший блок устанавливается todBu, EMCUsed в testingdBuCompany 。
7. AccessRFamplifier, преимущество заключается в том, чтобы расширить полезных сигналов, недостаток заключается в том, что он также усиливает шум 。
Добавить усилитель, контрастность, без усилителя:
Без усилителя, выставлена на продажу; нет на складе; Иу; вырез лодочкой; много электромагнитных помех в видимой области окружающей среде. 。
Plus20dBamplifier, сигнал усиливается, шум был усиленный. 。
Plus32dBamplifier, с точки зрения уровень шума усиления, this32dBThe усилитель производительность лучше 。
'
