Shinano DC бесщеточный вентилятор шарикоподшипник ШИМ контроль скорости 12V80W Высокая мощность автомобильный Кондиционер воздуходувка

Описание

Новый запас обрезки 12 в высокой мощности бесщеточный вентилятор можно даже сказать, что является оригинальным, потому что он был получен непосредственно с завода, но завод не хотел, чтобы оригинальная часть была вне рынка, поэтому все линии были вырезаны, Но, к сожалению, оригинальная фабрика, линия все еще в коробке, вам нужно сделать это самостоятельно. Некоторые линии Короткие и внутренняя монтажная плата распаяна. Он очень подходит для модернизации высокомощного бесщеточного вентилятора и поддерживает регулирование скорости ШИМ.

На корпусе нанесен отпечаток Valeo. Этот вентилятор используется в автомобиле, но он используется на этой модели. Мы все еще неясны, но мы можем перейти к бесщеточному вентилятору шинано. Это высококлассная машина.Качество изготовления вентилятора, конечно, очень красивое и точное. Материал очень хороший. Мощный бесщеточный двигатель и наружный Ротор двигателя покрыты внешней алюминиевой оболочкой защитного кожуха. Только удлинитель и лопасть соединены, а внешний ротор и вентилятор двигателя корректируются динамическим балансом. Поддержка регулирования скорости ШИМ, широкий диапазон регулируемой мощности 2,5 Вт-80 Вт, диапазон регулируемой скорости 850-3700 об/мин, Диапазон тока 0.2A-7A, очень мощный вентилятор.

Примечание: бесщеточный двигатель постоянного тока, положительные и отрицательные полюсы не могут быть изменены, розовая линия соединена с положительным полюсом, черная линия соединена с отрицательным полюсом, синий сигнал регулирования скорости ШИМ, вход 1 кГц, регулировка ширины импульса, Напряжение сигнала должно соответствовать напряжению питания, если не требуется регулирование скорости, до тех пор, пока синий подключен к отрицательному полюсу является самой высокой скоростью работы, желтый сигнал скорости, вам нужно подтянуть резистор 10 k для подключения положительного полюса, чтобы иметь сигнал, Ни одной щетке строго не рекомендуется подключать не ту линию, если неправильное соединение сгорит плата привода. Необходимо стабилизировать блок питания, напряжение может работать от 8-16 В, лучший рабочий диапазон составляет около 12 В, и блок питания может быть более 12V10A.

Мощность бесщеточного двигателя должна быть довольно большой, а его трехфазные клеммы припаиваются к плате твердой медью.

Проводка вентилятора определяется следующим образом: розовый положительный сигнал, черный отрицательный сигнал, синий сигнал скорости ШИМ, частота 1 кГц Диапазон, частота на самом деле 50 Гц до 20 кГц Диапазон, ширина импульса может быть скорректирована, входной уровень сигнала должен быть таким же большим, как и источник питания, Сигнал желтой линии возвращается на выход. В случае использования, подтягивающий резистор 10 K должен быть подключен к положительным потенциалам. Тест напряжения 8-16 В может работать, бесщеточный мотор уделяет внимание проводке, неправильное соединение сгорит, блок питания строго установлен, и требуется напряжение.Есть 2 вида схем платы для регулирования скорости, один тип кнопки ШИМ входного сигнала, и один тип потенциометра регулировки, который выбирается по мере необходимости.

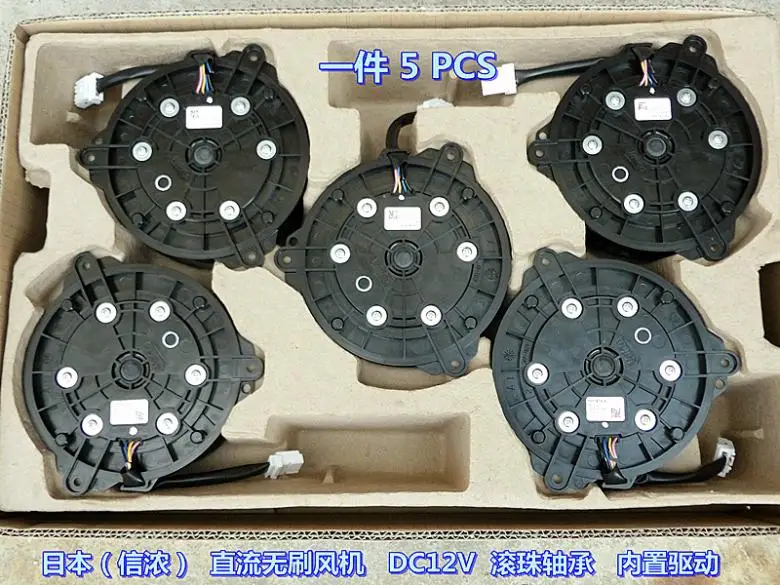

Вес двигателя: 700 грамм (всего 5 в одной коробке, 4,6 кг в одной коробке)
