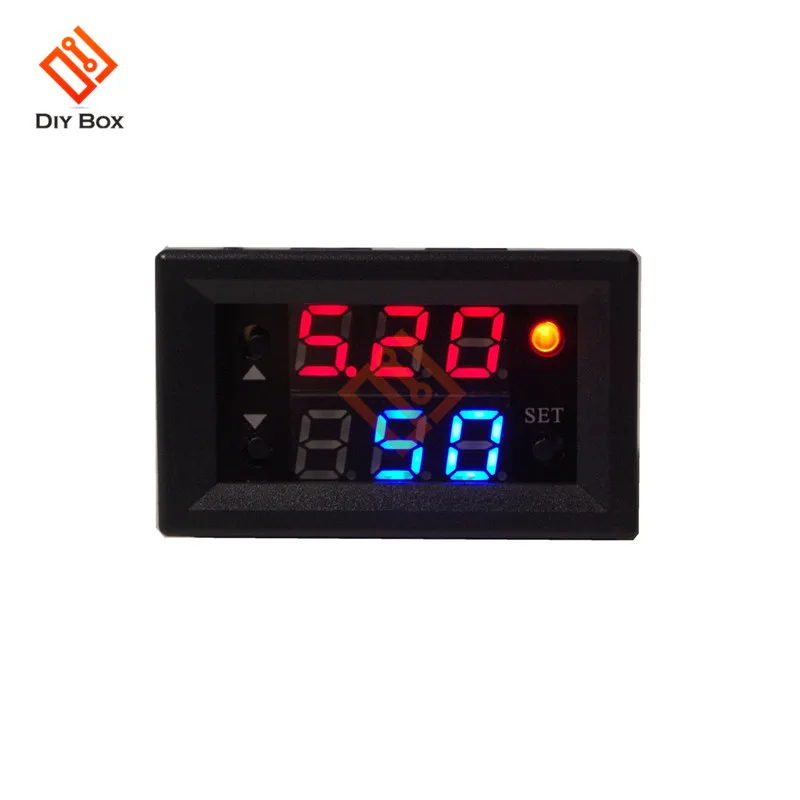

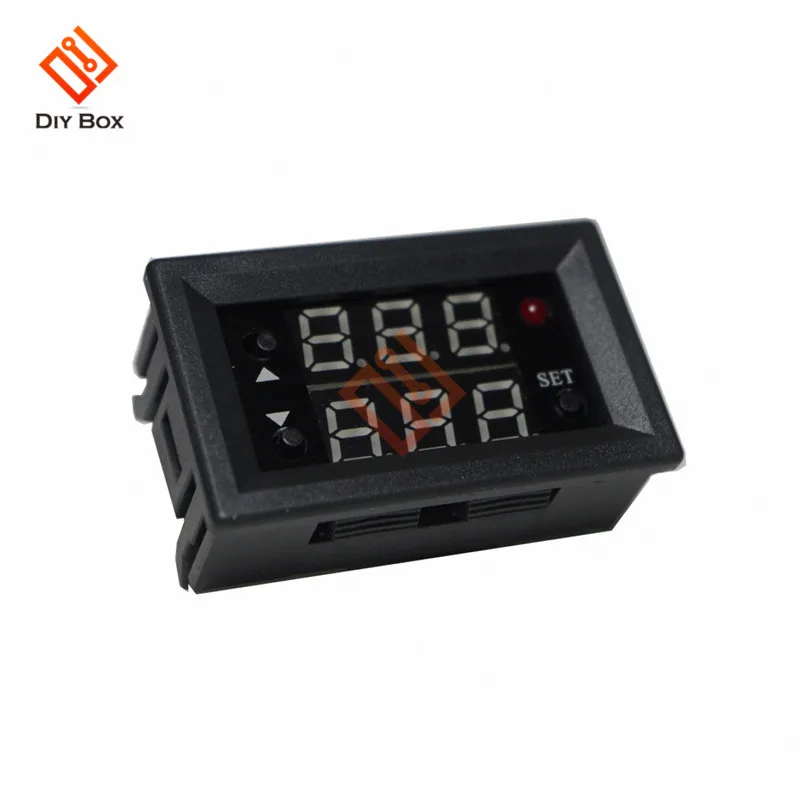

ШИМ Генератор импульсных сигналов 4-25 в один/двухсторонний красный и синий ЖК-дисплей PWM плата модуль

ШИМ Генератор импульсных сигналов 4-25 в один/двухсторонний красный и синий ЖК-дисплей PWM плата модуль

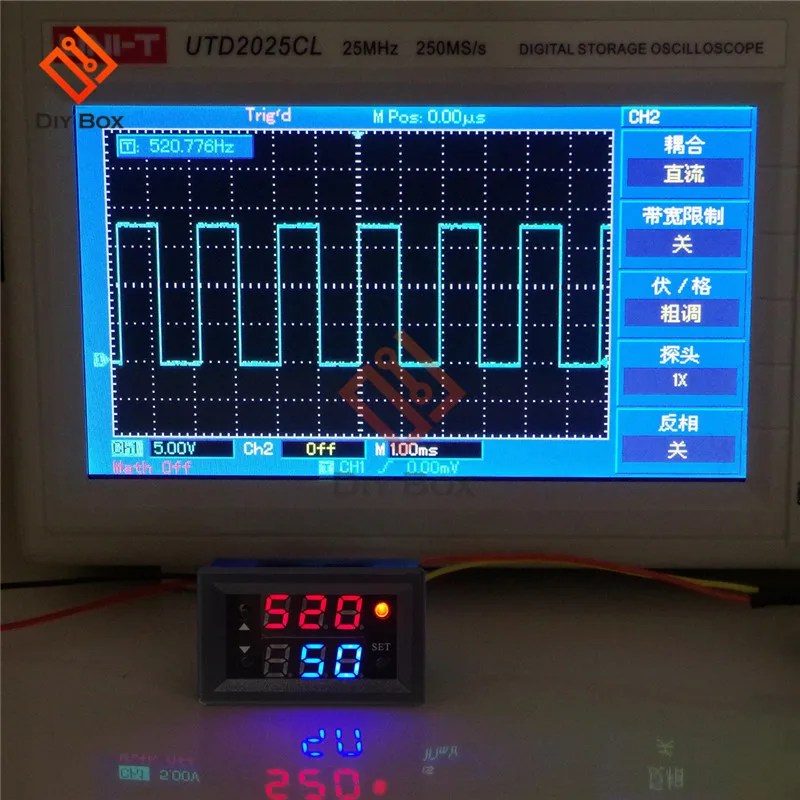

Описание:Одиночный генератор pwm имеет только один набор выходов PWM1, а частота и рабочий цикл независимо регулируются.Двойной дополнительный ШИМ имеет два набора выходов PWM1 и PWM2, два набора частот одинаковые, и рабочие циклы являются дополнительными.Регулируемая частота 1-160 кГцРабочий цикл 0-100% РегулируемыйРабочее напряжение: 4 V ~ 30 VТочность частоты: 2%Мощность нагрузки сигнала: выходной ток 5 ~ 30 мААмплитуда на выходе: амплитуда равна рабочее напряжение.PWM выход, можно установить частоту, рабочий цикл отдельноЧастота делится на четыре диапазона и автоматически переключается:1. ХХХ (без десятичной точки): значение 1 Гц ~ 999 Гц, единица 1 Гц2. X. XX (Десятичная точка в ста цифрах): значение составляет 1,00 кГц ~ 9,99 кГц, единица составляет 0,01 кГц3. XX. X (Десятичная точка десять): значение 10,0 кГц ~ 99,9 кГц, единица 0,1 кГц4. Х. (полная Десятичная точка): значение 100 кГц ~ 160 кГц, единица 1 кГцE. g:100 означает 100 Гц1,00 означает 1,00 кГц10,0 означает 10 кГц1.0.0. Указывает на 100 кГцРабочий цикл 0 ~ 100% РегулируемыйПроцесс установки:1. Нажмите кнопку SET, Частотный параметр мигает, и частота устанавливается кнопкой вверх или вниз.2. Нажмите кнопку SET, параметр рабочего цикла мигает, и рабочий цикл устанавливается кнопкой вверх или вниз.3. Нажмите кнопку SET для выхода из настройки.4. Нажмите и удерживайте кнопку вверх и вниз, чтобы быстро увеличить или уменьшить.5. Данные автоматически запоминаются, и все параметры настройки сохранены после отключения питания.
