Описание

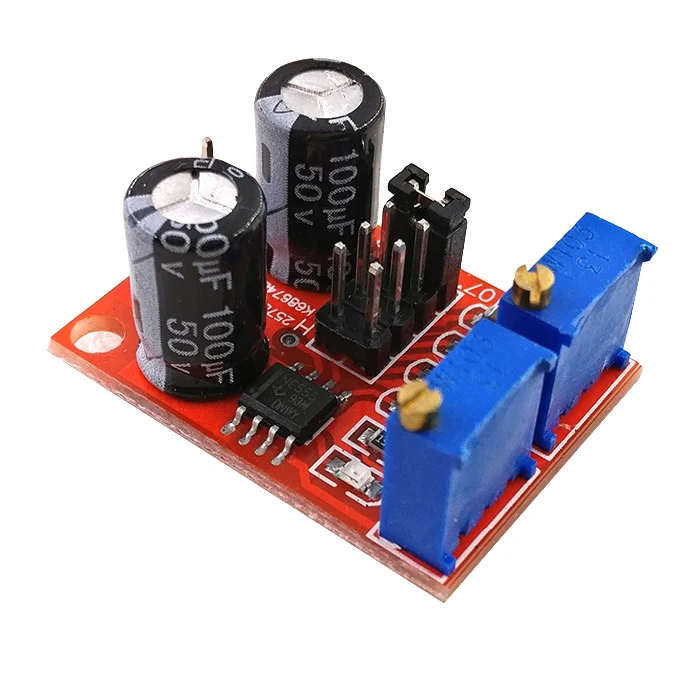

I. Сфера применения:1. Используется в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для экспериментального развития.
2. Сигнал квадратной волны, используемый для привода шагового двигателя.
3. Генерировать Регулируемый Пульс для MCU.
4. Генерируйте регулируемые импульсы и управляйте сопутствующими цепями.
Ii. Краткое описание:
1. Размеры: 3,1 см * 2,2 см
1. Основной чип: NE555;
2. Входное напряжение: 5 в-15 В постоянного тока. При подаче 5 в выходной ток может составлять около 15 мА. При подаче 12 в выходной ток может составлять около 35 мА;
3. Входной ток: ≥100 мА
4. Амплитуда на выходе: 4,2 в-ПП до 11,4 в-ПП. (амплитуда на выходе будет отличаться в зависимости от входного напряжения)
5. Максимальный выходной ток: ≥15ма (при 5 В питания, в-ПП больше 50%), ≥35ма (при 12 В питания, в-ПП больше 50%)
Три преимущества:
1. на выходе имеется светодиодный индикатор, и ясно, является ли выход прямым (светодиодный индикатор на низком уровне мощности, светодиодный на высоком уровне, светодиодный мигает при низкой частоте);
2. Диапазон выходной частоты и ранг являются дополнительными, чтобы сделать выходную частоту более непрерывной регулируемой;
Низкая частота: 1 Гц ~ 50 Гц
Промежуточная частота: 50 Гц ~ 1 кГц
Средняя и высокая частота: 1 кГц ~ 10 кГц
Высокая частота: 10 кГц ~ 200 кГц
3. Выходной рабочий цикл может быть точно настроен. Рабочий цикл и частота не регулируются соответственно.
4. Регулируемая Выходная частота;
Период T = 0,7 (RA rb + 2) C
RA и RB настраиваются от 0 до 10 K.
C = 0,00 мкФ при низкой частоте;
C = 0,1 мкФ;
Средняя и высокая частота C = 1 мкФ;
На высокой частоте, C = 100 мкФ, поэтому покупатель частоты волны может рассчитать его сам
