Серия B8XT, датчик тока с замкнутой петлей, Датчик тока Холла 5А, Датчик Холла

Описание

Продукт Особенности:

B8XTДатчик тока серии-это устройство с замкнутой петлей, основанное на измерительной основе эффекта холла и нулевого баланса,

С гальванической изоляцией между первичной и вторичной цепью.

Он обеспечивает точное электронное измерение DC, AC или импульсных токов.

Электрические данные

(Ta = 25 ±5, RL = 2 KΩ, CL = 10000PF)

Тип	B8XT-5A	B8XT-10A	B8XT-15A	B8XT-25A	Блок
Номинальный ток (Ipn)	5	10	15	25	А
Диапазон измерения (Ip)	10	20	30	50	А
Соотношение оборотов (Np/Ns)	5:1000	3:1200	2:1200	1:1000	T
Внутренний резистор	25±0. 1%	25±0. 1%	25±0. 1%	25±0. 1%	Ω
Размеры младшего шпильки	0,6	0,8	1,0	1,4	Мм
Номинальная выходная	@ Ip = ± Ipn ±0. 625±0. 5%				V
Напряжение питания	+ 5В				V
Мощность потребления	≤20 + IpX (Np/Ns)				MA
Нулевое напряжение	@ Ip = 0 + 2,5 ±0. 5%				V
Нулевое напряжение смещения	@-40 ~ + 85 ≤±0. 5				МВ/
Линейность	@ Ip = 0-± Ipn ≤0. 1				% FS
Абсолютная точность	≤±0. 7				%
Di/dt точно следуют	> 50				A/мкс
Время отклика	@ 100A/μ S, 10%-90% ≤500				Ns
Гальваническая изоляция	@ 50 Гц, AC, 1 мин 2,5				KV
Пропускная способность	@-1 дБ DC ~ 100				КГц

Приложений

· AC приводы с переменной скоростью

· Статические преобразователи для двигателей постоянного тока

· Батарея поставляется приложений

Источник бесперебойного питания (UPS)

· Переключаемый режим питания (SMPS)

· Электропитание для сварочных работ

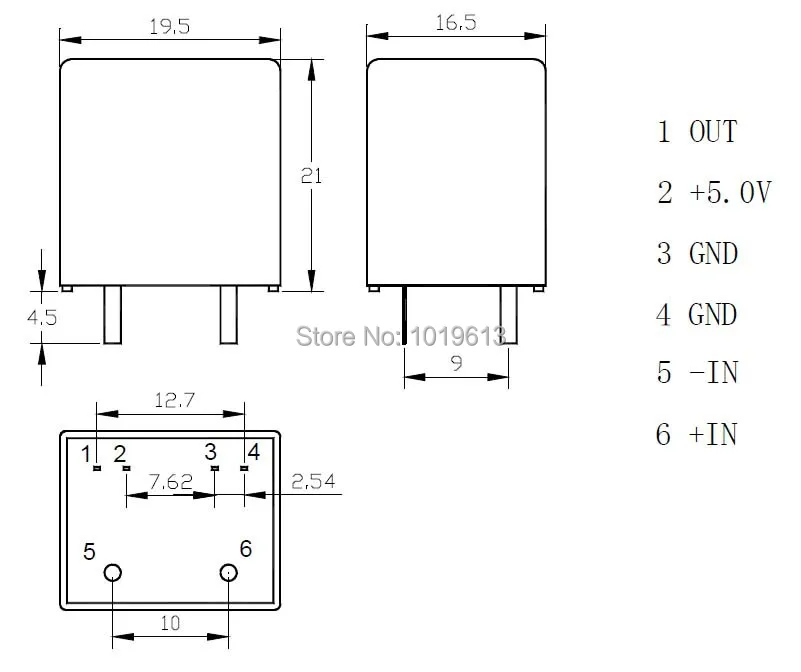

Механические Размеры (только для справки)

Серия B8XT, датчик тока с замкнутой петлей, Датчик тока Холла 5А, Датчик Холла

Примечания:

1. Все размеры в мм.

2. Общий допуск ± 1 мм

Инструкция по использованию:

1. Когда ток будет измеряться через датчик, напряжение будет измеряться на выходе. (Примечание: ложная проводка может привести к повреждению датчика)

2. Пользовательский Дизайн в различных номинальных входных токах и выходном напряжении доступны.

Стандарты

· UL94-V0.

· En60947-1:2004

· IEC60950-1:2001

· En50178: 1998

· SJ 20790-2000
