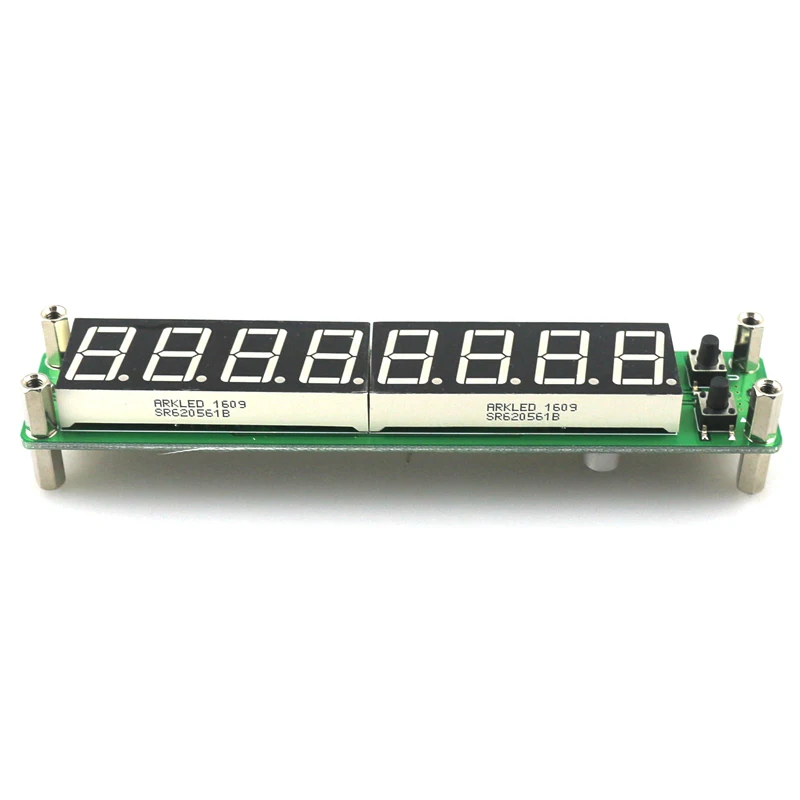

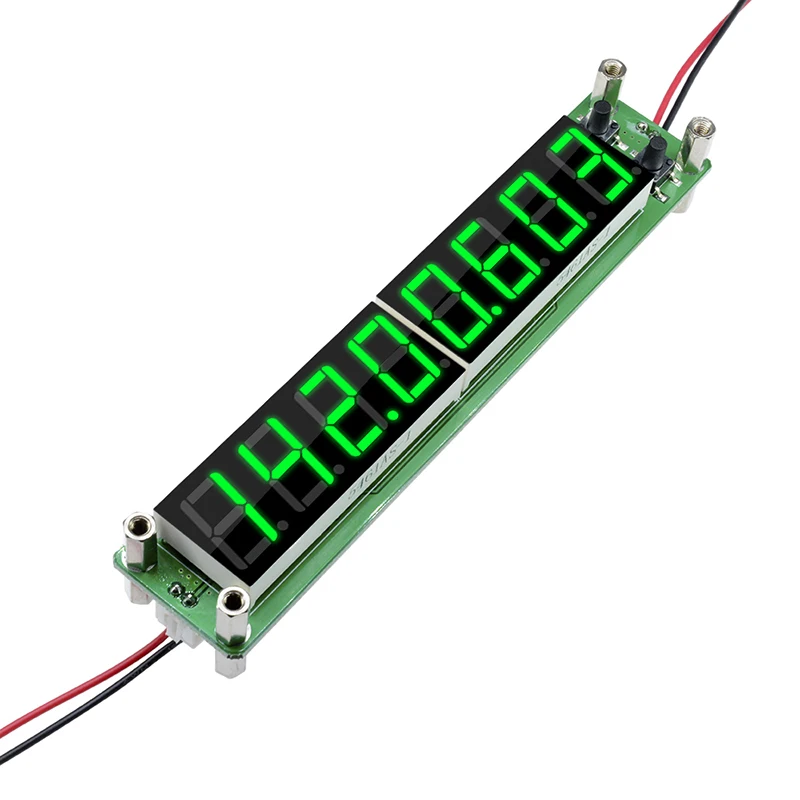

Счетчик частоты радиочастотного сигнала Светодиодный дисплей в реальном времени частотомер тестер от 0,1 до 60 МГц 20 МГц до 2400 МГц 2,4 ГГц

Описание

Счетчик частоты радиочастотного сигнала Светодиодный дисплей в реальном времени частотомер тестер от 0,1 до 60 МГц 20 МГц до 2400 МГц 2,4 ГГц

Описание:
С микрочипом PIC16F648A, 2,4 ГГц частотомер.
Использование кристаллического осциллятора с температурным компенсированием (2,5 ppm VC-TCXO).
Уникальное управление воротами и точный алгоритм времени (несвоевременное прерывание).
Время затвора (обновление дисплея) 0,01 секунд/0,1 секунд/1,0 секунд, отображение частоты в реальном времени.
Одноконцевая Входная конструкция, трехканальное Измерение частоты (низкий канал/высокий канал/автоматический канал).
Конструкция с двумя частотами, значение и режим IF/down можно задавать отдельно.
С помощью восьми 0,56 дюймовых цифровых дисплеев высокой яркости, восемь регулируемых яркости.
Цепь имеет простую и разумную структуру, двухкнопочное управление, простое управление.
Настройки автоматически сохранены, загрузка напрямую звонит.
Параметры:
Время ворот:
0,01 вторая
0,10 во-вторых
1,0 во-вторых

Каналами измерения:
Низкая канал:
Диапазон измерения: 0,1 МГц-60 МГц
Точность: 100 Гц (время затвора 0,01 секунд)
10 Гц (время затвора 0,1 секунд)
1 Гц (время затвора 1,0 секунд)
Низкая канал Чувствительность:
0,1 МГц-10 МГц: лучше, чем 60 mVPP
10 МГц-60 МГц: лучше, чем 60 mVPP
60-75 МГц: не протестировано
Высокий канал: (делится на 64)
Диапазон измерения: 20-2,4 ГГц
Точность: 6400 Гц (0,01 с ворота)
640 Гц (время выхода 0,1 с)
64 Гц (время затвора 1,0 с)
Высокая чувствительность канала:
20 МГц-30 МГц: лучше 100 mVPP
30 МГц-60 МГц: лучше, чем 50 mVPP
60 МГц-2,4 ГГц: не протестировано
Авто канал:
Канал автоматически выбирается в соответствии с частотой входного сигнала, определяя частоту 60 МГц. Например, когда Амплитуда входного сигнала превышает 60 МГц, не может автоматически выбрать высокий канал, канал должен быть вручную выбран измерения высокой частоты.
Если настройки:
Независимая конструкция double-IF, отрегулируйте Минимальный шаг частоты 100 Гц, диапазон частот 0-99,9999 МГц, можно установить, чтобы увеличить или уменьшить режим частоты IF.
Частота ссылка:
С помощью 5032 посылка 13,000 МГц потепление напряжения контролируемый кварцевый генератор (VC-TCXO), стабильность частоты 2,5 ppm.
Рабочее напряжение: DC 9 V-15 V (с защитой от обратной полярности)
Рабочий ток: максимум 160 мА (условия тестирования: источник питания DC12V, красный светодиодный, 8 светодиодный яркость)
Восемь светодиодный дисплей, самый высокий дисплей восемь цифр.
8 светодиодный яркость регулируется, заводская установка на максимальную яркость.
Размеры: около 126 мм * 26 мм * 22 мм (Д * В * Ш)
Бортовой Интерфейс:
DC IN (интерфейс питания): HX2.54-2P розетка
ВЧ (вход сигнала): HX2.54-2P гнездо
ICSP (интерфейс программирования): 2,54-6 P Pin
Посылка включает в себя:
1 х счетчик частоты радиочастотного сигнала частотомер тестер метр
