RX-F200 гибкий датчик давления тонкой пленки
1. Информация о продукте
Пьезорезистор гибкий датчик давления сделан путем переноса нанометровых чувствительных материалов, серебряной пасты и других материалов, чтобы гибкая пленка подложки через точный процесс печати, и путем сушки и отверждения. Когда датчик находится под давлением, сопротивление уменьшается с увеличением давления, и его пьезорезистская характеристика показывает сильную функциональную связь между сопротивлением и давлением, и приблизительная линейная связь между взаимным сопротивлением и давлением. Основные характеристики датчика могут быть измерены с помощью мультиметра, а данные также могут быть обработаны и преобразованы программным обеспечением и оборудованием для проверки соответствующего значения силы.
RX-F200-это стандартный гибкий датчик давления с Индукционным диаметром 20 мм и внешним профилем силы 21 мм. Умеренный размер, толщина и диапазон могут быть настроены, что делает этот тип датчика широко используется в оценке и тестировании продукта, проверка конструкции, обнаружение изменения давления и другие стороны.

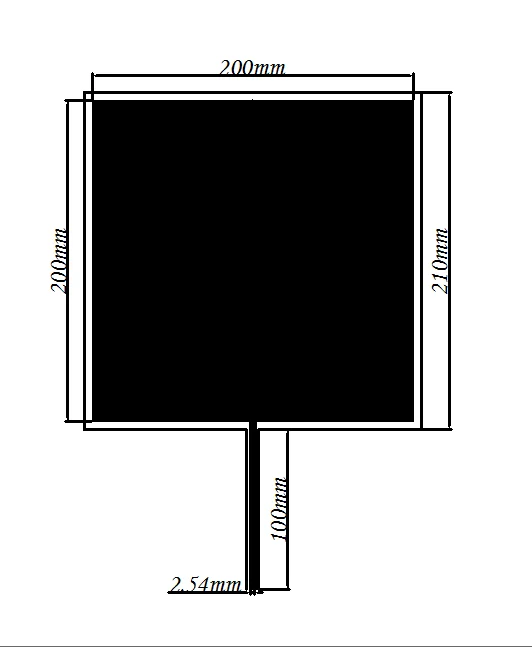

2. Размеры структура
3. Информация о продукте
Тонкий и мягкий;
Простота в использовании;
Тесты стабильность;
Высокая производительность;
4. Основные параметры
Параметры: 1-100
Диаметр зондирования: 200x200 мм
Наружный диаметр датчика: 210x210 мм
Общая длина датчика: 300 мм
Толщина датчика: <0,3 мм
Длина удлинителя терминала: 5 мм
Исходящее расстояние от центра: 2,54 мм
Тип терминала: Male/femalepin
5. Кривая характеристики продукта

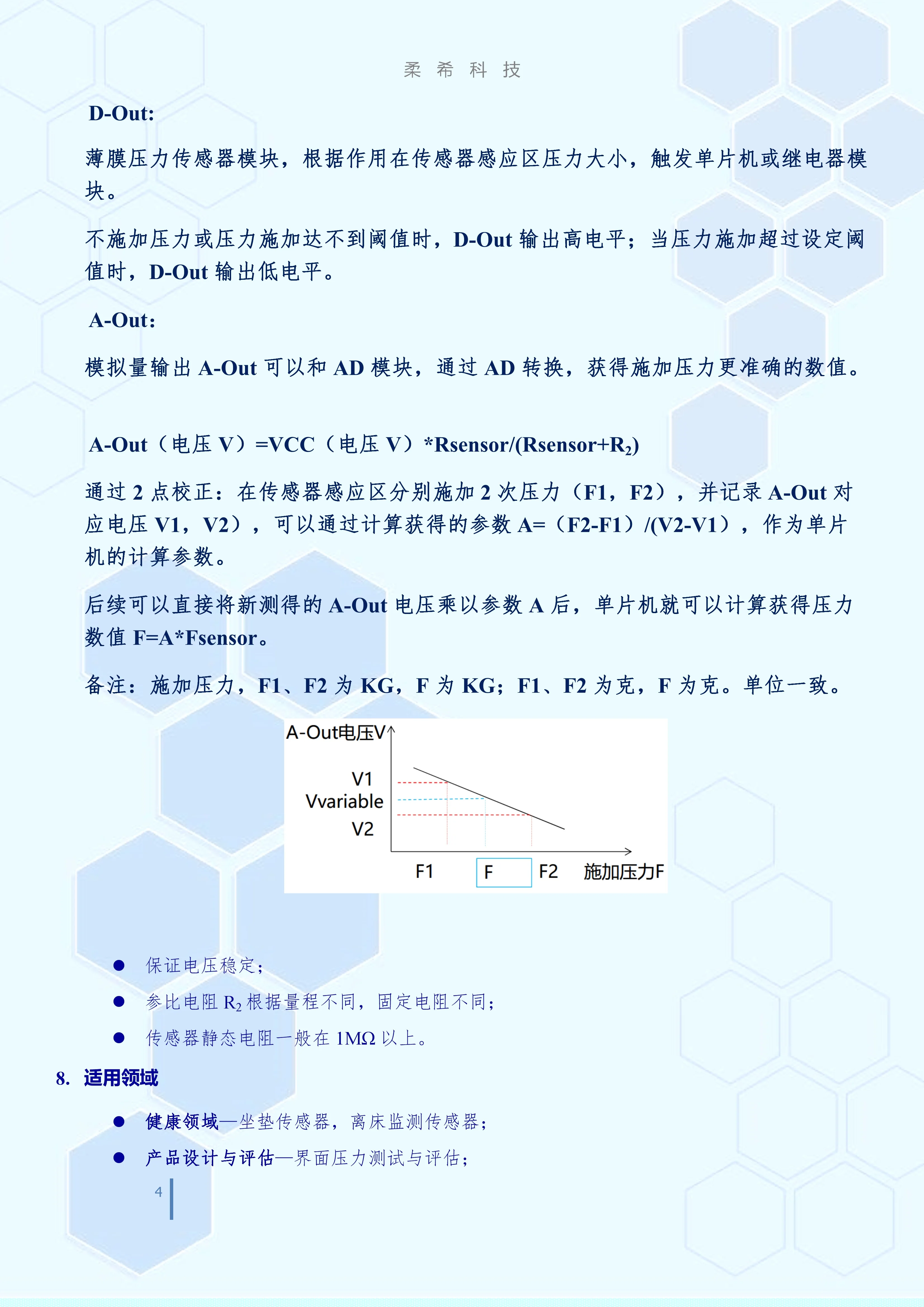

D-Выход:
Модуль датчика давления в тонкой пленке, в соответствии с эффектом давления в области сенсорного зондирования, микроконтроллер триггера или релейный модуль.
Когда давление не применяется или давление не может достигать порога, d-out выдает высокий уровень; когда давление превышает заданный порог, выход d-out низкий уровень.
A Выход:
Аналоговый выход a-out может быть преобразован с AD модулем для получения более точного значения прикладного давления.
A-out (напряжение V) = VCC (напряжение V) * Rsensor/(Rsensor + R2)
С помощью 2-х точечные Калибровка: надавите (F1, F2) дважды в датчике индукционную зону, и запись соответствующее напряжение V1, v2)-out. Параметры, полученные по расчету A = (f2-f1) (v2-v1), могут использоваться в качестве параметров подсчета микрокомпьютера с одним чипом.
Затем Новое измеренное напряжение a-out может быть непосредственно увеличено на параметр A, и микрокомпьютер с одним чипом может рассчитать и получить значение давления F = A * Fsensor
Примечание: нанесите давление, F1 и F2-кг, F-кг; F1, F2-грамм, F-грамм. Одинаковые единицы измерения.
Обеспечения стабильности напряжения;
Эталонное сопротивление R2 варьируется от диапазона до фиксированного сопротивления. Статическое сопротивление датчика, как правило, более 1 Ом.
8. Применимые поля
Обнаружено распределение давления и изменение конкретных частей в процессе с датчиком движений человека. Анализ положения сидения, анализ и коррекция походов и т. Д.
Дизайн и оценка интерфейса испытания и оценки давления;
Мониторинг безопасности защитное покрывало, обнаруживающее состояние ребенка, пациента или инвалидов;
Промышленное тестирование цилиндрического сечения, боковое испытание давления, плоское испытание на плоскость;
Инновационный дизайн и научно-исследовательские эксперименты.
9. Инструкции
A) площадь зондирования должна ровным образом соответствовать поверхности измеренного объекта;
B) избегать воздействия острых предметов на область зондирования;
В) для получения наилучших результатов тестирования рекомендуется прикрепить тонкую силиконовую прокладку немного меньше, чем область зондирования.
10. О покупке
A) это образец распределенного датчика, который может быть настроен в соответствии с особыми требованиями;
B) диапазон: диапазон устанавливается в соответствии с лучшим тестовым интервалом. До тех пор, пока датчик не поврежден, превышение диапазона не повредит тестовую производительность датчика, но только влияет на разрешение теста.
В) оцените диапазон испытательного давления, выберите соответствующий диапазон и оставьте сообщение для особых требований;
D) тип терминала: с учетом удобства использования, пожалуйста, правильно выберите режим контакта для организации проводов;
'
