RX-M3232M большой формат распределенная гибкая пленка датчик давления ног/подушки

RX-M3232L широкоформатный распределенный гибкий датчик давления тонкой пленки
1.Информация о продукте

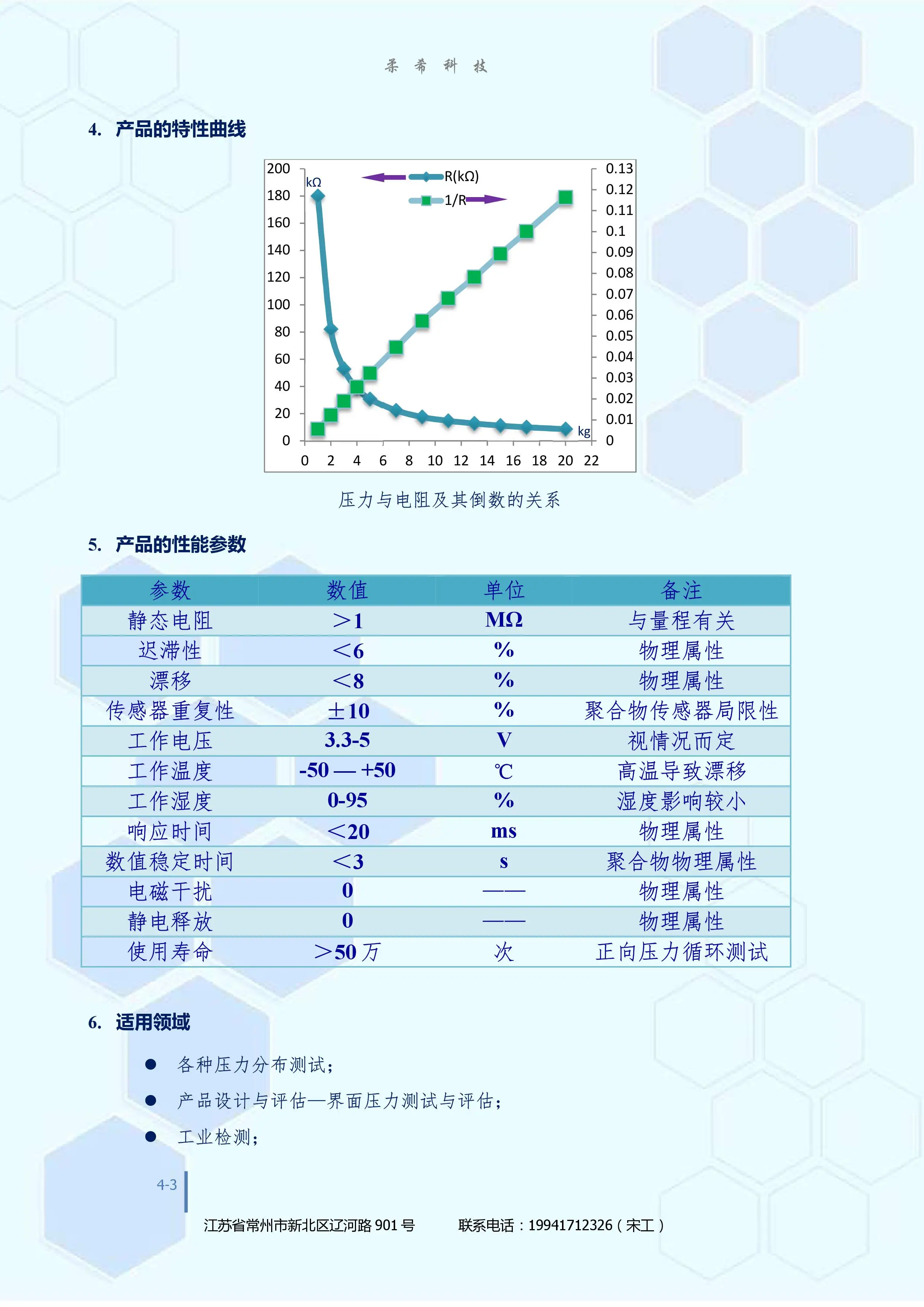

Распределенный гибкий датчик давления тонкой пленки изготовлен путем переноса нанометровых чувствительных материалов, серебряной пасты и других материалов на гибкую тонкую пленку подложки через точный процесс печати, а затем путем сушки и отверждения.Когда датчик подвержен давлению, сопротивление уменьшается с увеличением давления, и его пьезорезистская характеристика показывает, что связь между сопротивлением и давлением является функцией питания, и обратное сопротивление и давление показывает приблизительные линейные отношения.
Rx-m3232l представляет собой широкоформатный распределенный гибкий датчик давления с 32 рядами и 32 массивами.1024 самостоятельных датчиков распределены в пределах 400 мм * 400 мм, и каждая точка зондирования составляет 8,5 мм * 8,5 мм.Каждая точка зондирования этого распределенного датчика давления разработана независимо для достижения минимального помех.Датчик широко используется при измерении распределения силы стопы, подушки и спины благодаря его большому размеру, умеренному размеру датчика и гибкое соединение.
Для облегчения использования, мы настроили три режима контакта для этого датчика.
A. Общий терминал, с высокой плоскостью требования и опциональный открытый терминал, который, как правило, соединен сваркой;
B. Женский терминал с клеммной оболочкой может быть непосредственно подключен и вставлен с линией dupont 2,54 мм, что удобно для подключения;
C. Плоский кабель, стандартное расстояние между центром линии составляет 1 мм, небольшое пространство.
2.Размер и структура рисунка продукта

'
