RX-M1616M Интегральная распределенная гибкая пленка датчик давления FSR

RX-M1616M широкоформатный распределенный гибкий датчик давления тонкой пленки
1. Информация о продукте

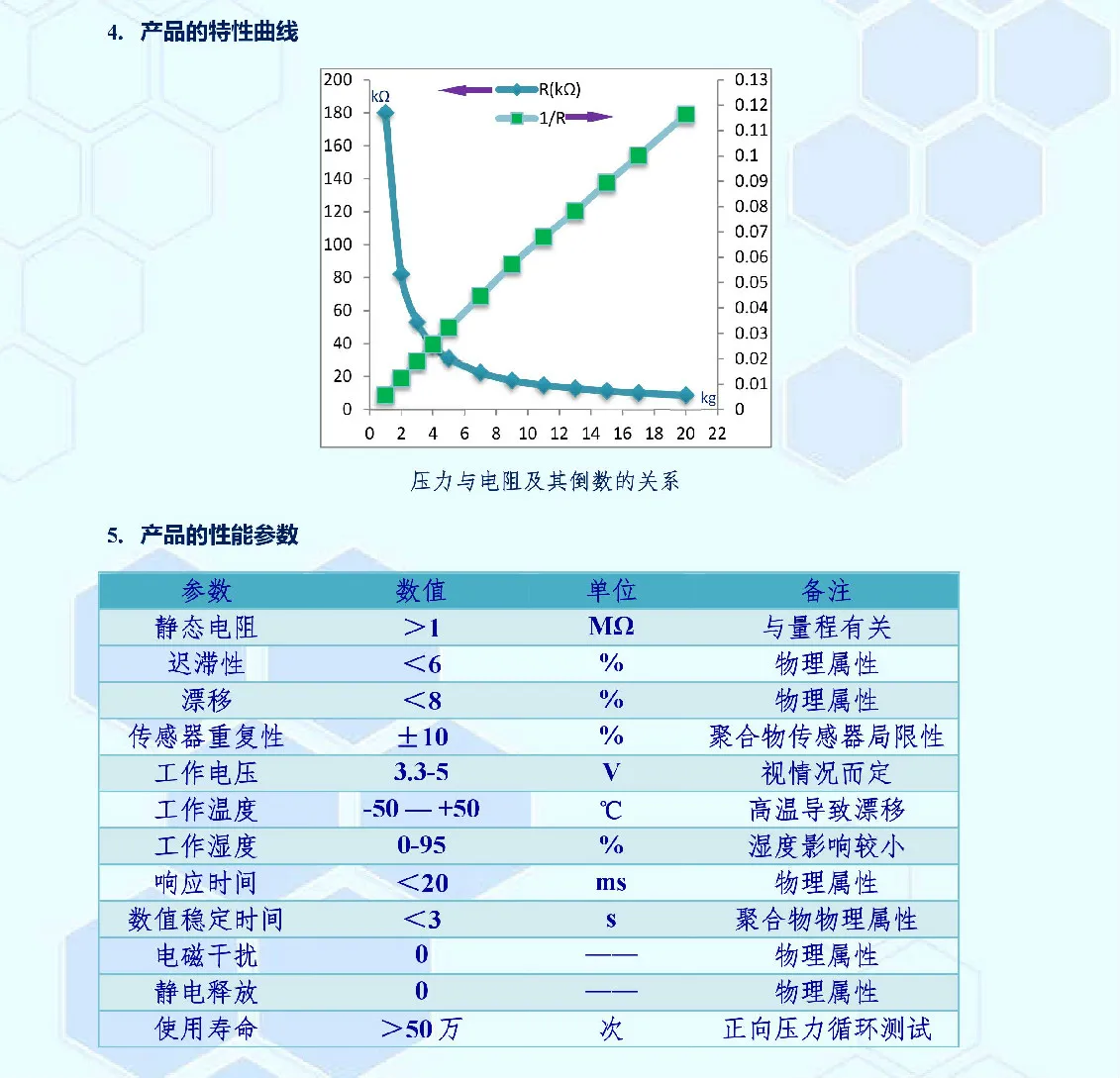

Распределенный гибкий датчик давления тонкой пленки изготовлен путем переноса нанометровых чувствительных материалов, серебряной пасты и других материалов на гибкую тонкую пленку подложки через точный процесс печати, а затем путем сушки и отверждения. Когда датчик находится под давлением, сопротивление уменьшается с увеличением давления, и его пьезорезистская характеристика показывает, что связь между сопротивлением и давлением является ожесточенной функцией, и обратное сопротивление и давление приблизительно линейно. n

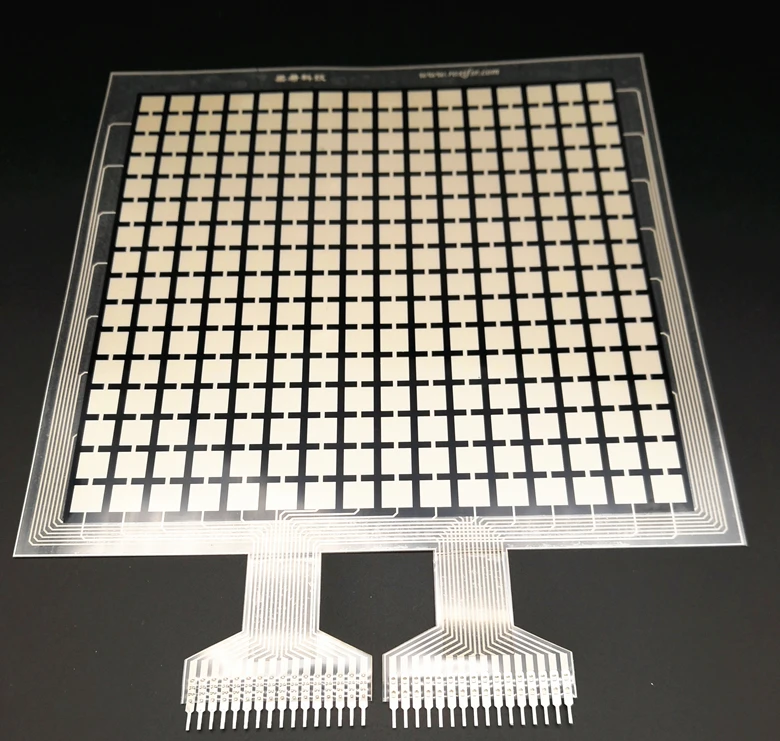

Rx-m1616m-распределенный гибкий датчик давления среднего размера с 16 рядами и 16 массивами. 256 индукционных блоков распределены в квадрате 150 мм * 150 мм, и размер каждой индукционной точки is7.5 мм * 7,5 мм. датчик имеет большой размер, умеренный размер точки датчика и гибкое соединение, который был применен в обнаружении распределения давления, тестировании проекта и оценке, Научно-исследовательские и другие вопросы в малых и средних областях.
Для того чтобы облегчить использование, мы настроили три режима контакта для этого датчика.
A. Общий терминал, с высокой плоскостью требования и опциональный открытый терминал, который, как правило, соединен сваркой;
B. Женский терминал с клеммной оболочкой может быть непосредственно подключен и вставлен с линией dupont 2,54 мм, что удобно для подключения;
C. Плоский кабель, стандартное расстояние между центром линии составляет 1 мм, небольшое пространство.

6. Применимые поля
Испытание на распределение давления высокого разрешения;
Дизайн и оценка интерфейса испытания и оценки давления;
Промышленное тестирование одного плоского испытания на плоскость;
Креативный дизайн обнаружения размещения объекта;
Научно-исследовательских проектов.

7. Инструкции по использованию
A) площадь датчика должна быть плоской и соответствовать испытательной поверхности;
B) избегать воздействия острых предметов на область зондирования;
C) температурный дрейф датчика присутствует, Избегайте использования датчика, когда температура выше 60 ℃;
D) для получения наилучших результатов тестирования рекомендуется наклеить тонкую силиконовую прокладку немного меньше, чем область зондирования на области зондирования.

8. Информация о товаре
+ Это образец распределенного датчика, который может быть настроен в соответствии с особыми требованиями;
+ Диапазон: диапазон устанавливается в соответствии с лучшим тестовым интервалом. До тех пор, пока датчик не поврежден, превышение диапазона не повредит тестовую производительность датчика, но только влияет на разрешение теста.
Оцените диапазон испытательного давления, выберите соответствующий диапазон, специальные требования, пожалуйста, оставьте сообщение;
+ Тип терминала: с учетом удобства использования, пожалуйста, правильно выберите режим контакта для организации линий.

'
