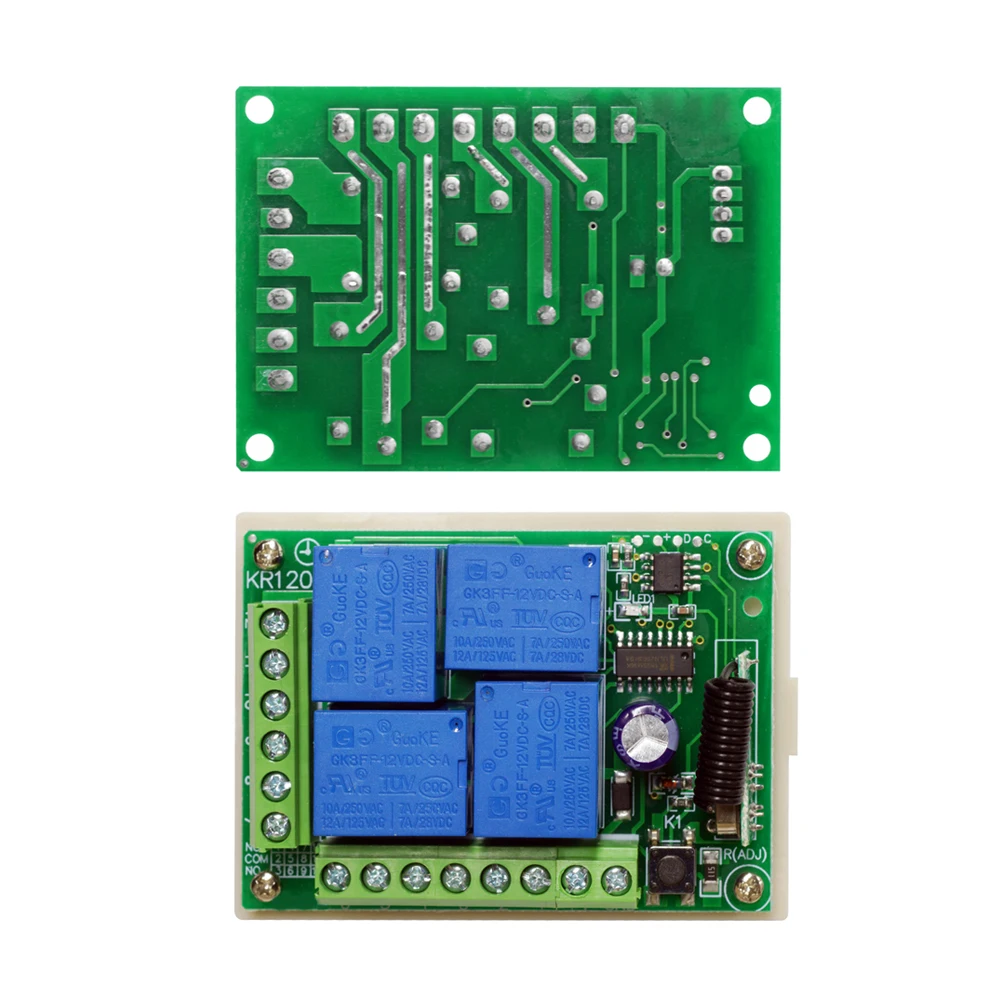

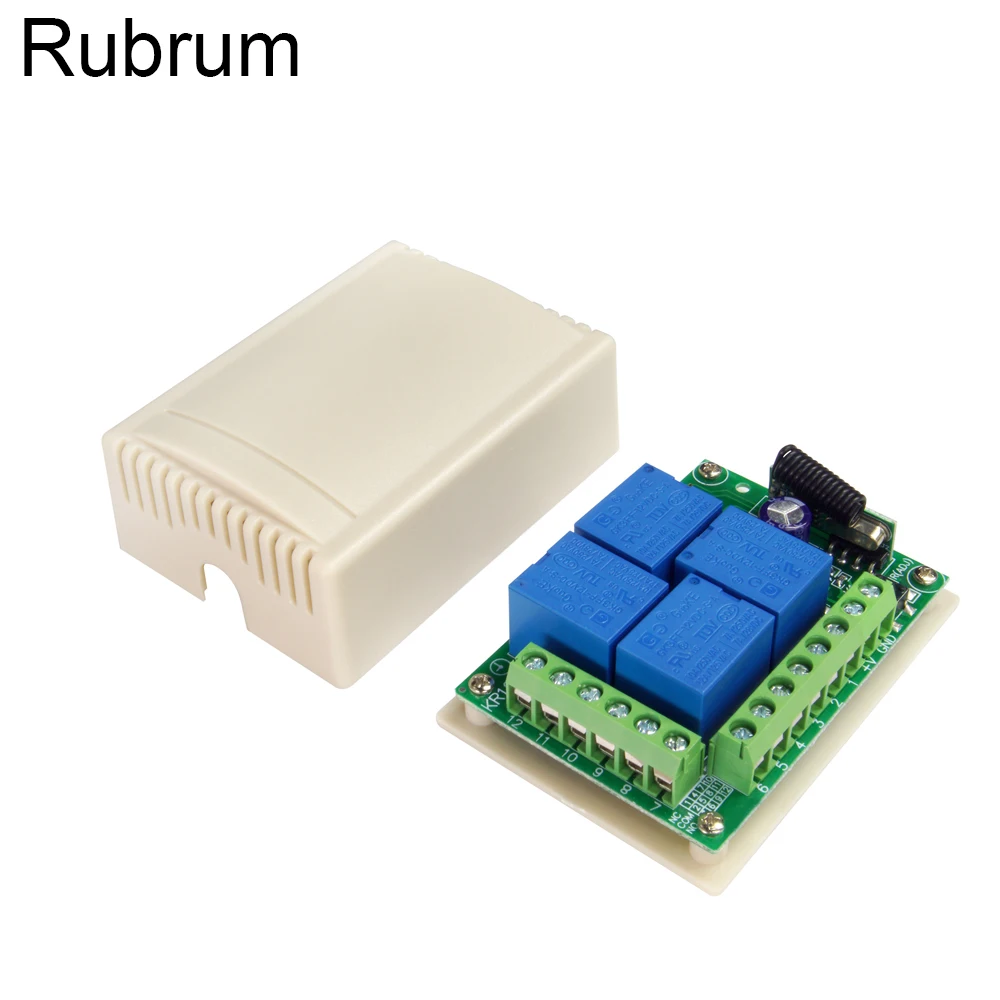

Rubrum 433 МГц Универсальный беспроводной пульт дистанционного управления DC 12 В 4CH RF релейный модуль приемника переключатель для ворот гаража открывания двери автомобиля DIY

Особенности:

* Поддержка нескольких режимов работы: Мгновенный, переключающий и фиксирующий режим.* Поддерживает Тип дистанционного управления (код поддержки): код обучения (1527), фиксированный код (2262).* Поддержка хранения количества пульта дистанционного управления: 25 шт. (Примечание: система может хранить для 25 шт. пультов, если пульт получите более 25 шт., начальный пульт дистанционного управления будет потерян).* Режим работы RF: Супергетеродинный прием (режим модуляции: ASK).* Идеально подходит для дистанционного управления электрической лампой, электрически управляемыми воротами, электрически управляемыми окнами, рольставнями, гаражными дверями и другими телекоммуникационными оборудованием.

Технические характеристики:

Рабочее напряжение: 12 В постоянного тока.Режим работы RF: запрос сверхгетеродинного приема.Режим модуляции: ASK.Режим работы: Мгновенный/тумблер/фиксация и т. Д.Режим соответствия: Интеллектуальный код обучения.Ток тишины: 5 мА.Частота RF: 433 МГц.Выходной ток: <10А.Чувствительность приема:> 104 дБм.Дальность дистанционного управления:> 50 м (свободное пространство).Выходной режим: сухой контакт/выход напряжения.Проводной способ подключения: фиксированная проводка стойки.Цвет: зеленый (печатная плата), белый (внешняя оболочка).Посылка Размеры: 7,5*5,5*3,0 см/2,95*2,16 * 1.18in.Вес посылка: 80 г/2,82 унций.

Проводка Порты и разъёмы:

+ V = Положительный полюсный вход.GND = отрицательный полюсный вход.1. KC1 нормально закрыто реле (NC).2. KC1 общий реле (COM).3. KC1 нормальное открытие реле (нет).4. KC3 нормально закрыто реле (NC).5. KC3 общий реле (COM).6. KC3 нормальное открытие реле (нет).7. KC2 нормально закрыто реле (NC).8. KC2 общий реле (COM).9. KC2 нормальное открытие реле (нет).10. KC4 нормально закрыто реле (NC).11. KC4 общий реле (COM).12. KC4 нормальное открытие реле (нет).(Когда реле заряжено, нет и COM подключено).

Посылка список:

1 шт. * 433 МГц 4CH пульт дистанционного управления Модуль приемника (в комплекте внешняя оболочка)

Управление Введение:

О Рабочий режим:

Изучение кода (мгновенный):

Нажмите клавишу обучения один раз, светодиодный индикатор на приемнике будет мигать один раз.Когда светодиодный индикатор включится, нажмите любую кнопку на пульте дистанционного управления, светодиодный приемник будет мигать 3 раза и выключается.Означает, что они успешно соединены.

Обучение коду (переключение):

Нажмите клавишу обучения дважды, светодиодный приемник будет мигать дважды.Когда светодиодный переключатель включен, нажмите любую кнопку на пульте дистанционного управления, светодиодный приемник будет мигать 3 раза и выключается.Означает, что они успешно соединены.

Обучение коду (фиксация):

Примечания: режим фиксации требует 2 разных кнопок, первая для «ON», вторая для «OFF».Например: Кнопка A = вкл., кнопка B = ВЫКЛ.Нажмите клавишу обучения на приемнике 3 раза, активируйте режим фиксации.Подождите немного, светодиодный индикатор на приемнике мигнет ненадолго и выключится.Нажмите на кнопку A, светодиодный мигает 5 раз.Нажмите кнопку дистанционного управления, B. светодиодный мигает 5 раз.Через 3 секунды светодиодный индикатор снова включится, что означает, что пульт дистанционного управления и приемник успешно соединены.A = вкл., B = ВЫКЛ.

Сброс/очистка кода приемника:

Нажмите кнопку обучения на приемниках 8 раз, коды будут очищены. После очистки кода, все пульты дистанционного управления должны быть повторно сопряжены, чтобы снова управлять приемником.

Примечания:

1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работу после тестирования и корректного электричества.2. Пожалуйста, быстро меняйте батарею, когда напряжение дистанционного управления является недостаточным (когда напряжение батареи является недостаточным, как правило, близка передача).3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных электромагнитных помех при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и платой приемника.4. Пожалуйста, избегайте аномального использования продукта. Аномальное использование уменьшит производительность и срок службы продукта, когда это может повредить продукты и даже создать опасность для вашей безопасности.
