Описание
1 канальный релейный модуль с оптроном
Описание:
100% новинка и высокое качество
1-канальный релейный модуль с фотоэлектрический изоляции
Модуль может быть высоким или низким с помощью триггера настройки перемычки
С индикатором питания и реле
Рабочее напряжение модуля 24 в
Модуль использует подлинное реле качества, нормально открытые интерфейсы
Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока
Модуль интерфейса:
DC +: положительный источник питания (VCC) (24 в)
DC-: отрицательный источник питания (GND)
В: конец управления, ток вождения должен быть более 4 mACOM:
Управление петлей земли wir

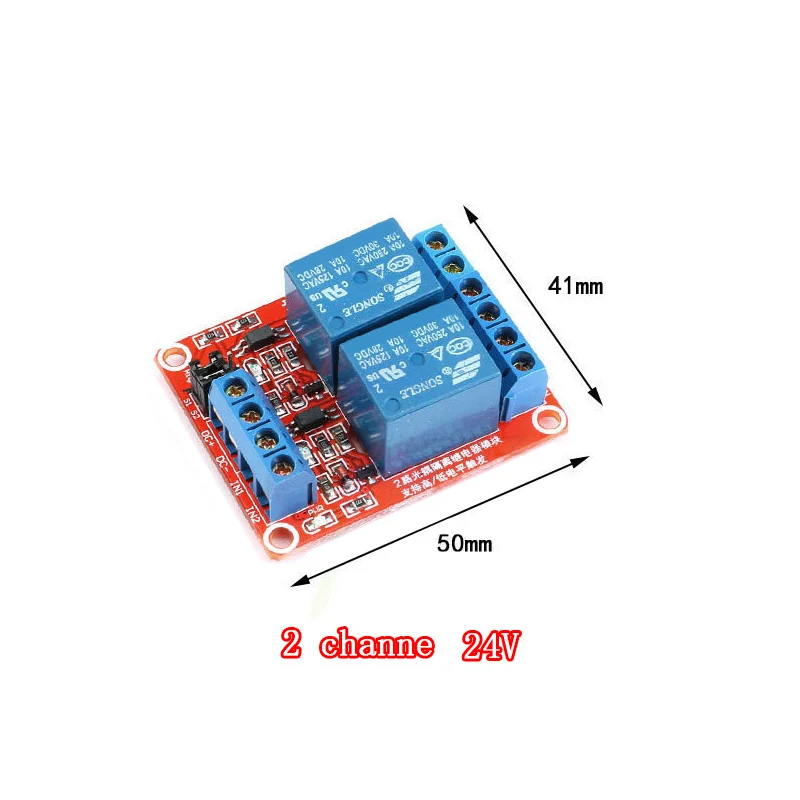

2 канальный релейный модуль с оптрон
Описание:
1. Максимальная нагрузка: 250 в/10 а переменного тока, 30 в постоянного тока/10 а
2. SMD изоляция оптопары, сильная способность вождения, стабильная производительность; триггерный ток 5 ма
3. Напряжение модуля 24 в
4. Каждый модуль канала может быть установлен высокий или низкий, срабатывающий перемычкой
5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет работать
6. Индикатор питания (зеленый), 4 индикатора состояния реле (красный)
7. Дизайн интерфейса удобный, все интерфейсы доступны через проводку терминала прямого подключения провода, очень удобно
Модуль Порты и разъёмы:
1. DC +: DC источник питания положительный
2. DC-: DC источник питания отрицательный
3. В1: канал 1 триггерный терминал сигнала
4. IN2: канал 2 триггерный терминал сигнала
5. IN3: канал 3 сигнальный триггерный терминал
6. IN4: канал 4 сигнальный триггерный терминал
Реле Выход:
1. NC1: канал 1 реле нормально закрытый контакт.
2. COM1: канал 1 реле общий контакт.
3. NO1: канал 1 реле нормально открытый контакт.
4. NC2: канал 2 реле нормально закрытый контакт.
5. COM2: канал 2 реле общий контакт.
6. NO2: канал 2 реле нормально открытый контакт.
7. NC3: канал 2 реле нормально закрытый контакт.
8. COM3: канал 2 реле общий контакт.
9. NO3: канал 2 реле нормально открывается pin.
10. NC4: канал 2 реле нормально закрытый контакт.
11. COM4: канал 2 реле общий контакт.
12. NO4: канал 2 реле нормально открывается pin.
Высокий и низкий уровень триггера:
1. S1: это опционный переключатель для реле канала 1.
2. S2: это опция переключателя для канала 2 реле.
3. S3: это опция переключателя для канала 3 реле.
4. S4: это опция переключателя для канала 4 реле.

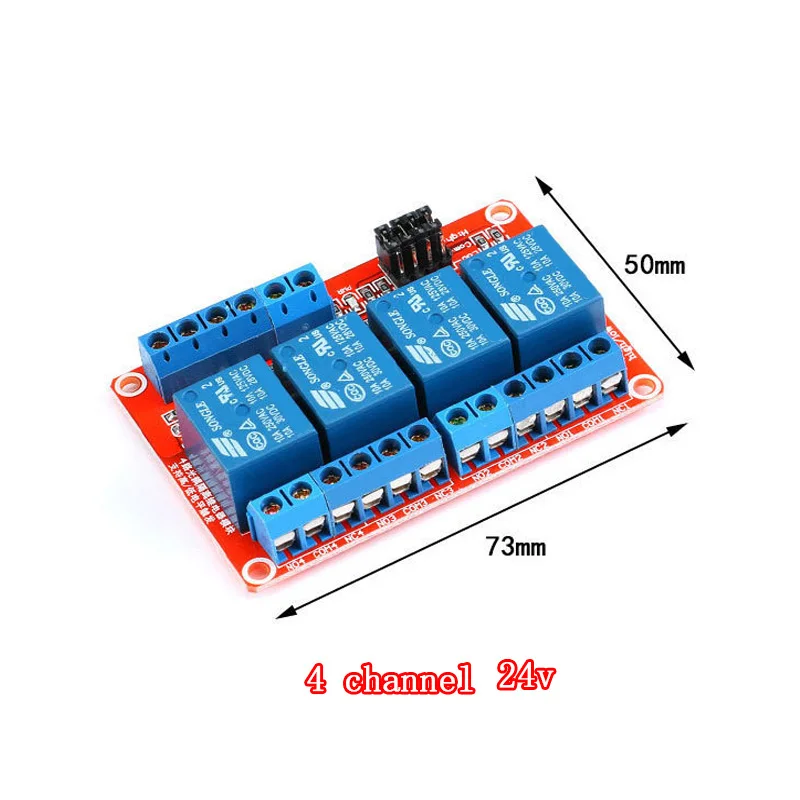

4-канальный релейный модуль с оптрон
Описание:
1. Максимальная нагрузка: 250 в/10 а переменного тока, 30 в постоянного тока/10 а
2. SMD изоляция оптопары, сильная способность вождения, стабильная производительность; триггерный ток 5 ма
3. Напряжение модуля 24 в
4. Каждый модуль канала может быть установлен высокий или низкий, срабатывающий перемычкой
5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет работать
6. Индикатор питания (зеленый), 4 индикатора состояния реле (красный)
7. Дизайн интерфейса удобный, все интерфейсы доступны через проводку терминала прямого подключения провода, очень удобно
Модуль Порты и разъёмы:
1. DC +: DC источник питания положительный
2. DC-: DC источник питания отрицательный
3. В1: канал 1 триггерный терминал сигнала
4. IN2: канал 2 триггерный терминал сигнала
5. IN3: канал 3 сигнальный триггерный терминал
6. IN4: канал 4 сигнальный триггерный терминал
Реле Выход:
1. NC1: канал 1 реле нормально закрытый контакт.
2. COM1: канал 1 реле общий контакт.
3. NO1: канал 1 реле нормально открытый контакт.
4. NC2: канал 2 реле нормально закрытый контакт.
5. COM2: канал 2 реле общий контакт.
6. NO2: канал 2 реле нормально открытый контакт.
7. NC3: канал 2 реле нормально закрытый контакт.
8. COM3: канал 2 реле общий контакт.
9. NO3: канал 2 реле нормально открывается pin.
10. NC4: канал 2 реле нормально закрытый контакт.
11. COM4: канал 2 реле общий контакт.
12. NO4: канал 2 реле нормально открывается pin.
Высокий и низкий уровень триггера:
1. S1: это опционный переключатель для реле канала 1.
2. S2: это опция переключателя для канала 2 реле.
3. S3: это опция переключателя для канала 3 реле.
4. S4: это опция переключателя для канала 4 реле.

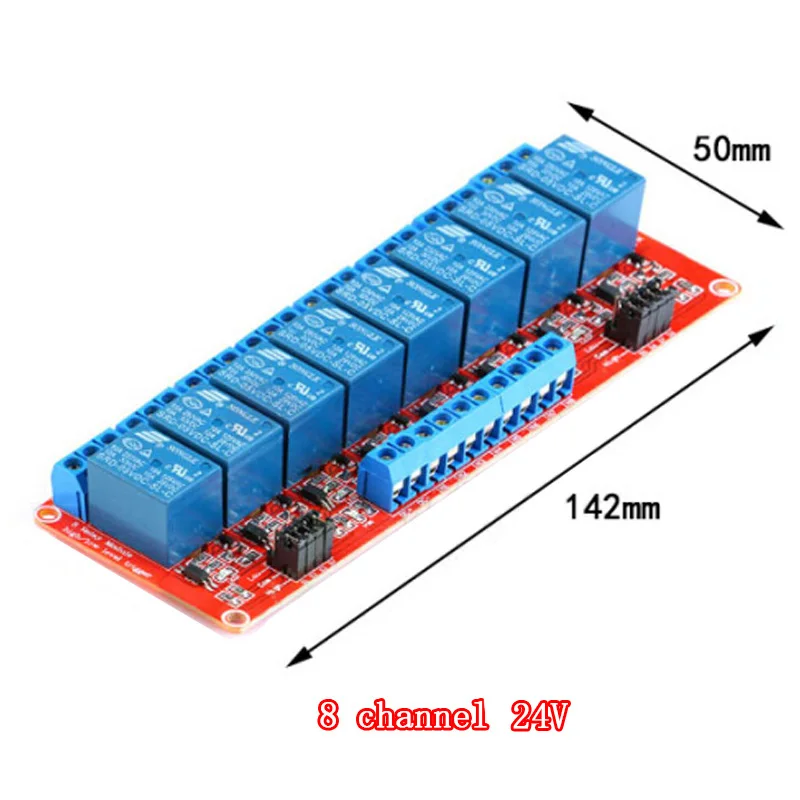

8-канальный релейный модуль с оптрон
Особенности:
1. Двойной дизайн триггера, используйте специальный двухсторонний драйвер IC.
2. Сильное сопротивление помех, используйте диод постоянного тока, чтобы защитить его.
3. Контактная часть реле принимает двойную линию ткани для большого тока, безопасной и надежной.
4. Вход и выход 5,08 мм проводки клеммы, проводка более удобна, подходит для управления плк.
5. Входные клеммы можно произвольно установить высокий и низкий уровень, режим управления более гибкий.
6. Оснащен крепежным винтовым отверстием, легко устанавливается.
7. Каждый модуль может быть установлен высоким или низким, срабатывающим перемычкой.
Технические характеристики:
Материал: металл
Отверстия крепежных болтов: 4
Диаметр отверстий: 3 мм
Напряжение: 24 V
Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока
Интерфейс:
VCC: Мощность конец
Заземление: шина заземления
CTR1-CTR8: триггер входного сигнала
Выходы:
24 интерфейс командной строки, интерфейс может напрямую подключаться к все зацепки, удобен для пользователя.
NO1-NO8: обычно открытые релейные интерфейсы, реле перед свободным после того, как потяните коротко с COM
COM1-COM8: релейный общий интерфейс
NC1-NC8: нормально закрытое реле интерфейса, короткое с COM назад, после потяжки
Характеристики
- Бренд
- Javino
- Применение
- Реле общего назначения
- Нагрузка на контакт
- Высокая мощность
- Основы
- Реле напряжения
- Номер модели
- 24V Relay Module
- Индивидуальное изготовление
- Да
- Функция защиты
- Запечатанный
- Источник питания
- Переменный ток
- Напряжение
- 24 В
