Реле таймера задержки самоблокирующийся переключатель времени включения выключения супер 555 таймер DC 5 в/12 в/24 в высокое качество

Описание

Реле таймера задержки самоблокирующийся переключатель времени включения выключения супер 555 таймер DC 5 в/12 в/24 в высокое качество

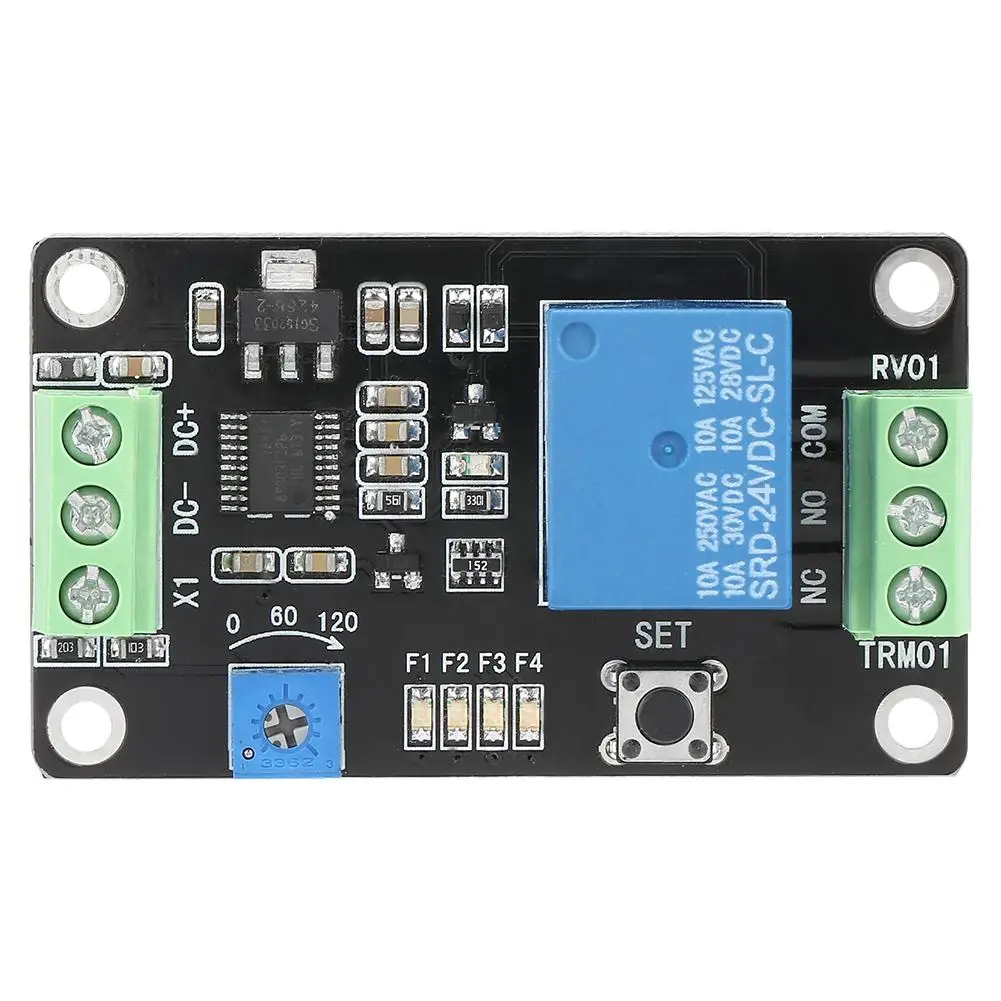

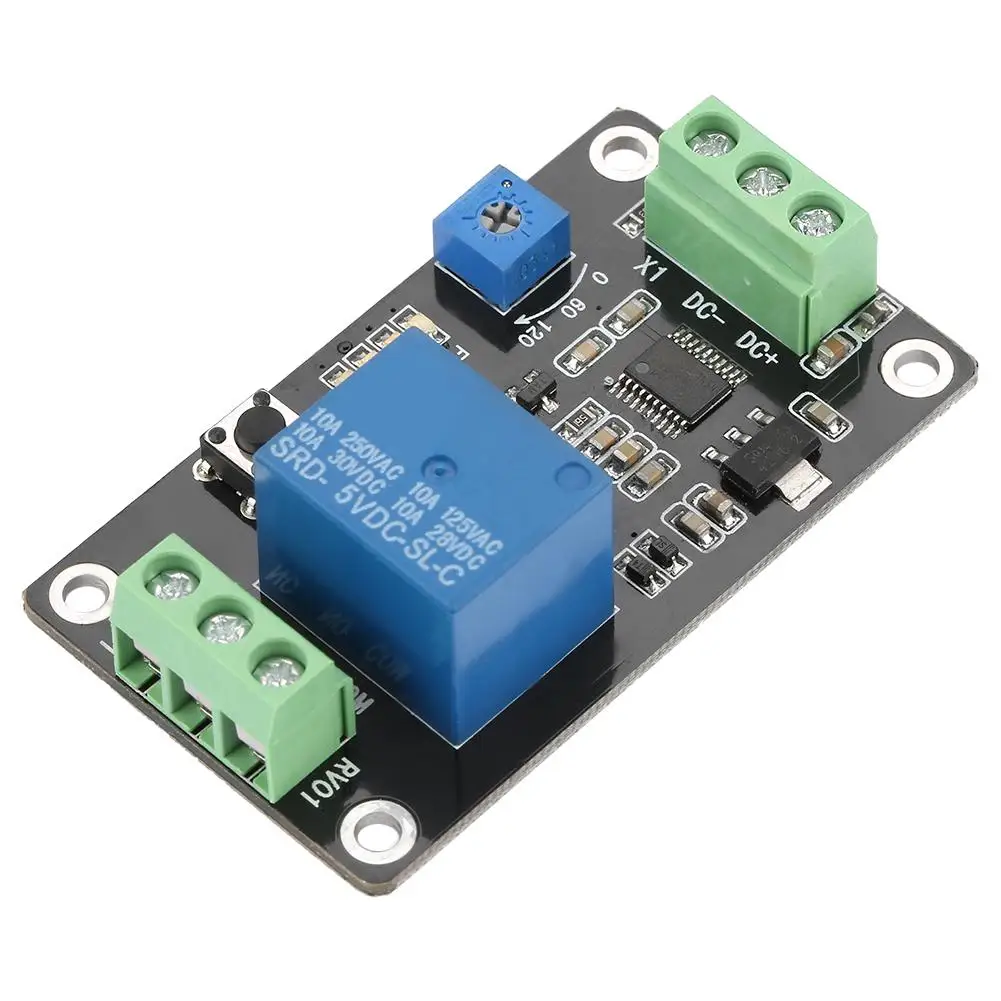

TRM01 модуль реле задержки принимает высококачественные компоненты и имеет стабильную производительность и простую работу. Он может быть широко использован в различных ситуациях контроля, которые требуют задержки самоблокировки. Модуль предустановлен с 4 функциями для удовлетворения различных потребностей приложения, и может настроить и добавить другие конкретные функции по мере потребностей пользователя.

Особенности:

1. С задержкой включения, задержкой выключения, самоблокировкой и функцией задержки запуска.

2. С функцией анти-реверса источника питания, чтобы предотвратить повреждение модуля.

3. Есть три версии рабочего напряжения 5 в/12 в/24 в для пользователей на выбор.

4. Время задержки может быть произвольно настроено от 0,1 до 120 секунд.

5. Параметры могут быть сохранены, и содержимое настройки не теряется при отключении питания.

Параметры:

Рабочее напряжение: DC 5 V, 12 V, 24 V (опционально)

Рабочий ток:

<80 ма при 5 в (<1 ма, когда реле не работает)

<35 ма при 12 в <1 ма, когда реле не работает)

<18 ма при 24 в (<1 ма, когда реле не работает)

Грузоподъемность:

-Нормально открытый порт: постоянный ток 0-30 в/10 а, переменный ток 0-250 в/10 а

-Обычный порт: постоянный ток 0-28 в/10 а, переменный ток 0-125 в/10 а

Рабочая температура:-20 ~ 60℃(Предельный диапазон-30 ~ 70℃)

Размер: 60*35*20 мм/2,36*1,38 * 0.79in

Посылка: прибл. 23 г

Модуль Функция:

Пользователь может выбрать одну из следующих четырех функций, нажав кнопку. Время задержки может быть выбрано с помощью регулировки потенциометра. Время задержки T1 можно отрегулировать между 0,1 секунды и 120 секунды.

Функция F1:

Задержка включения: после задержки T1 от начала включения, реле тянет и отправляет импульсный сигнал высокого уровня интерфейсу X1 в любое время. Эта функция сбрасывает и перезагружает.

Функция F2:

Задержка включения отключена: реле происходит при включении питания. После того, как время T1, реле отключено, и высокоуровневый импульсный сигнал выдается интерфейсу X1 в любое время. Эта функция сбрасывается и перезагружается.

Функция F3:

Режим самоблокирующегося реле: высокоуровневый импульсный сигнал направляется на интерфейс реле X1, реле есть, и высокоуровневое реле импульсного сигнала отключается.

Функция F4:

Режим триггера уровня: когда питание включено, реле отключено, и сигнал высокого уровня отправляется на интерфейс X1. Реле сразу подхватывает. После того, как сигнал порта X1 исчезнет, реле все еще тянет в. Когда время вытягивания T1 прибывает, реле выключается.

Модуль интерфейса:

Входное напряжение модуля/сигнал имеет 3 клеммы проводки.

1. DC +: DC источник питания положительный

2. DC-: DC источник питания отрицательный

3. X1: интерфейс обнаружения входного сигнала

Релейная выходная нагрузка имеет 3 клеммы проводов.

1. COM: релейный общий интерфейс

2. Нет: нормально открытый интерфейс реле

3. NC: реле нормально интерфейс

ПосылкаlIst:

1 * реле таймера задержки
