Регистратор данных TF карта памяти автоматический последовательный сбор данных текст Ascii Com черный ящик

Напряжение: 3,3-5,5 В

Резервная current6MA чтение и запись current25MA

Скорость передачи данных 2400-115200 по умолчанию is9600 может быть настроен самостоятельно

Карта памяти TFMemory support64M-32GB карта памяти formatFAT16 TAT32

Поддержка записи ASCII, не поддерживает edHEX.

Светодиодный светильник onboard2, синий последовательный порт, мигает во время связи, желтые вспышки данных при записи

Входная мощность последовательного порта с защитой от электростатического излучения

Стандарт 61000-4-2 (ESD), Belt±30kVAir и ±25kvконтактная защита от разрядки

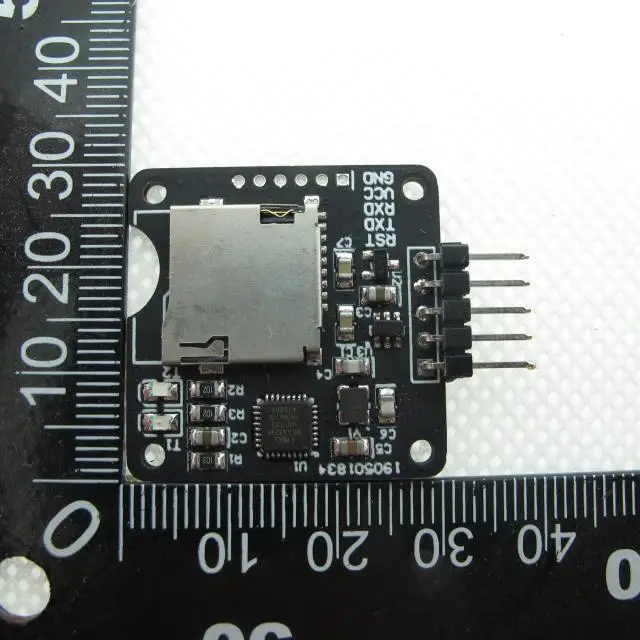

Размер: 30X30 (единица миллиметра)

Вес: 4 (единица грамм)

Tfпожалуйста, подготовьте свою собственную карту памяти и кард-ридер.

----------------------------------------------------------------------------------------

Последовательный регистратор данных может быть подключен к микрокомпьютеру с одним чипом, контроллеру, ассистенту последовательного порта, активно записывает карту памяти datatf, TXTText записывается в карту памяти.

Может также использоваться со всеми выходными модулями последовательного порта в нашем магазине, светильник для измерения температуры и влажности

Записанные данные могут быть удалены; карта памяти считывает их на computerTXTText, непосредственно просматривать записанные данные.

Какие-либо данные, присланные

RXDFeet для получения TTLSerial port вход 。 power supplyVCC положительный электрод gndnegator электрод RSTFor сброс ног это бесполезно, вы не можете подобрать его.

Отправить тест данных через помощник последовательного порта в TFSerial портовый рекордер 。

Режим подключения VCC для источника питания, gndnegator Полюс источника питания rxdдля приема данных ног 。 просто запишите data3корневая линия достаточно. независимо от того, какие данные будут отправлены, он будет получать и записывать на карту памяти.

Может также быть подключен к другим устройствам вывода последовательного порта. Активная запись данных последовательного порта, отправленных устройством.

TFMemory Card подготовьте устройство для чтения карт самостоятельно.

TFRemove карта соединяет компьютер с кардридером, один текст для настройки скорости передачи данных последовательного порта, один является recordedTXT, независимо от того, какие данные вы отправляете, он будет записан. TXTText,

Также может быть настроена скорость передачи и включения или сброса питания каждый раз, создать новую текстовую запись, или непрерывно записываться в текст.

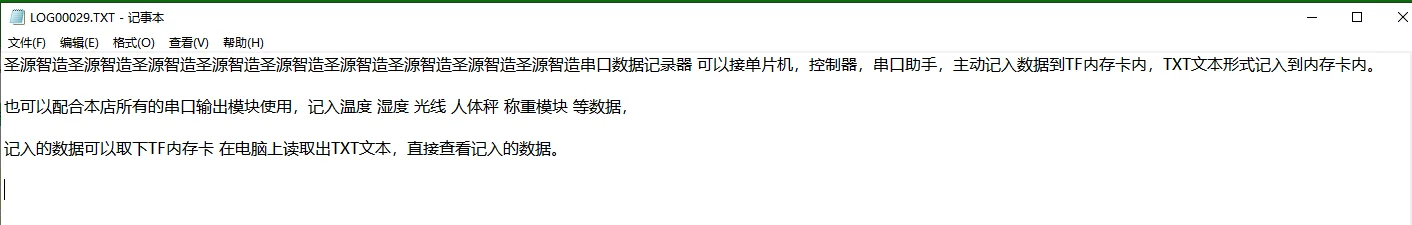

Откройте текст, чтобы увидеть только что отправленные данные последовательного порта. Все данные 。
