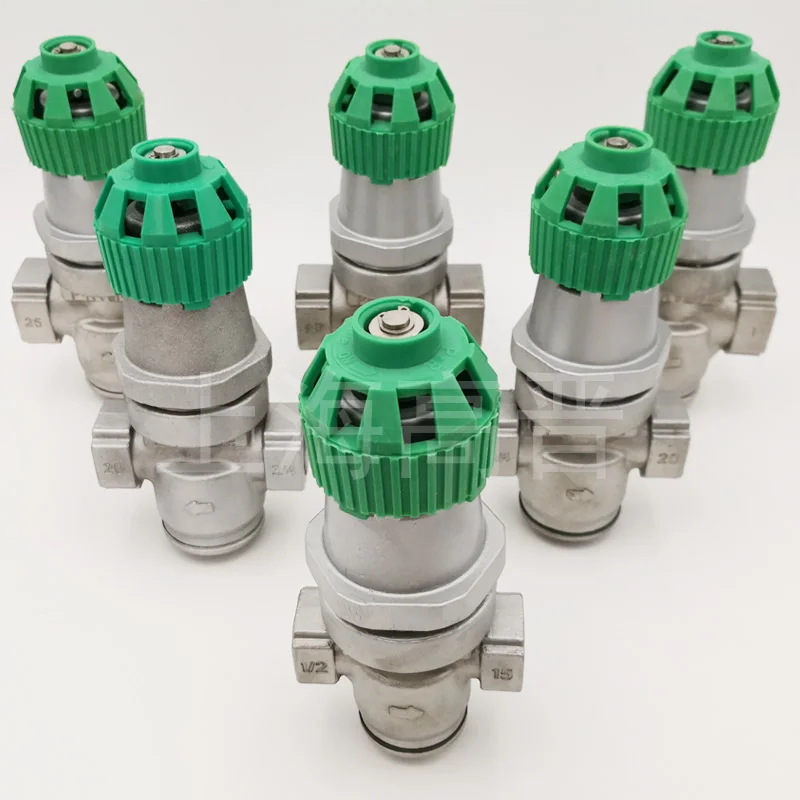

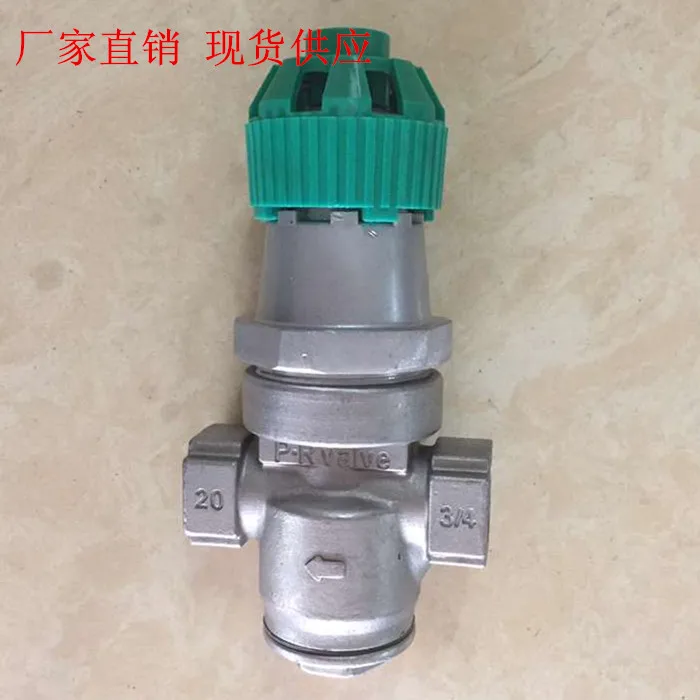

Редукционный клапан для гофрированной трубы Y14H-16P из нержавеющей стали редукционный клапан для парового давления DN15 20 25

Обзор

Y14H-16P Малый сильфонный Тип редукционный клапан является прямым действием сильфонный пружинный редукционный клапан. В основном состоит из сильфонов, регулировочной пружины, сиденья клапана, клапанная тарелка и других частей. Он использует сильфоны, чтобы почувствовать давление клапана, чтобы управлять клапаном, изменить и контролировать степень открытия клапана для осуществления функции декомпрессии и стабилизации напряжения. Установите давление на выходе, регулируя РЕГУЛИРОВОЧНЫЙ БОЛТ. Y44H/Y Тип прямого действия Сильфонного редуктора давления чувствителен и сбалансирован для регулирования давления и регулирования напряжения, и подходит для трубопровода использования газа и жидкой среды.

Особенности

1. Малый размер и легкий вес.

2. Детектор давления использует сильфон и обладает хорошей прочностью.

3. Отрегулируйте давление, вращая пластиковый маховик без инструментов.

4. Встроенный фильтр для защиты работы клапана от пыли и примесей.

5. Он принимает внутреннее резьбовое соединение для легкой установки.

6. Корпус клапана и сиденье клапана изготовлены из нержавеющей стали и имеют длительный срок службы.

Сфера применения

Современная серия редукционных клапанов подходит для городской строительства, химической, металлургии, нефти, фармацевтических, пищевых продуктов, напитков, охраны окружающей среды и других промышленности.

Основная часть материал

Нижняя крышка корпуса: 1Cr18Ni9Ti

Крышка клапана: литой алюминиевый сплав

Стержень ниппеля: 2Cr13

Сиденье: 2Cr13

Сталь мяч: 2Cr13

Сильфон: 1Cr18Ni9Ti

Маховик: термостойкий пластик

Пружина основного клапана: 50 CrVA

Регулировка Источник: http:/60Si2Mn

Основные технические параметры и показатели эффективности

Номинальное давление 1,6 МПа

Испытательное давление: 2,4 МПа

Испытательное давление уплотнения: 1,6 МПа

Максимальное давление импорта: 1,6 МПа

Диапазон давления экспорта: 0,05-1,0

Отклонение характеристики давления p2p: GB12244-1989

Отклонение характеристики потока p2p: GB12244-1989

Минимальное дифференциальное давление: 0,15 МПа

Утечки: GB12244-1989

Применимая среда: пар, воздух, жидкость

Рабочая температура: ≤220°C

*: Тест на сильфон не включен в тест на скорлупу. При испытании давления в оболочке необходимо удалить сильфонный узел.

Y14H-16P диапазон регулирования давления редукционного клапана зеленая крышка поднимается вверх, давление становится меньше после вращения клапана по часовой стрелке, давление становится больше после вращения клапана против часовой стрелки, И Зеленая кнопка нажимается, чтобы зафиксировать ее. Входное давление менее 12 кг, выходное отверстие менее 6 кг, и минимальное давление можно отрегулировать до 0,5 кг.
