Описание

RD6006/RD6006-W LED Switching Power Supply S-400W-48V/DC12V/15V/24V/36V/60V 8.3A-33.3A Support Monitoring Transformer Lighting

Особенности:

Модель: S-400-xx

Выходная мощность: 400 Вт

Выходное напряжение: DC12/15/24/36/48/60 в (опционально)

Входное напряжение: 110 В/220 В переменного тока

Температура окружающей среды:-10 °C ~ + 50 °C

Регулируемое напряжение: ± 10%

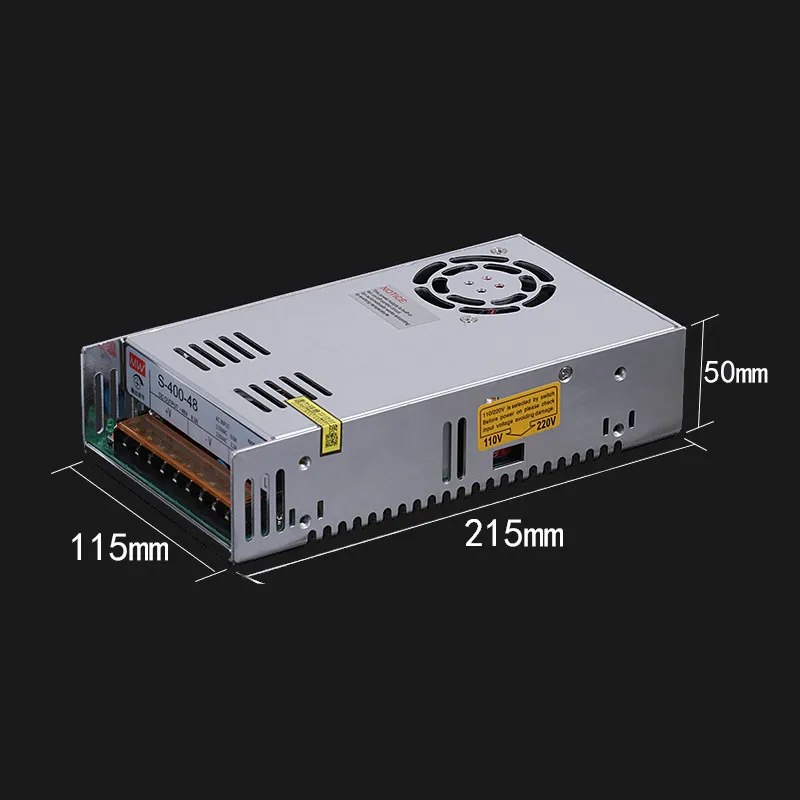

Размер продукта: 215x115x50 мм

Предмет		Технические характеристики
Выход	Напряжение постоянного тока	12 V	15В	24 V	Е-байка 36В	48 V	60 V
	Номинальный ток	33.3A	26.6A	16.6A	11.1A	8.3A	6.6A
	Номинальная мощность	399,6 W	399 W	398,4 W	399,6 W	398,4 W	396 W
	Пульсация и шум отображение ①	<150mV	<150mV	<150mV	<240mV	<240mV	<240mV
	Напряжение точность	± 1%
	Выход диапазон регулировки напряжения	± 10%
	Регулирование нагрузки	<±1. 2%	<±1. 2%	<± 1%	<±0. 5%	<±0. 5%	<±0. 5%
	Линейная регулировка скорости	<± 1%
Вход	Напряжение диапазон	90-132VAC/180-264VAC 47 Гц ~ 63 Гц; 254VDC ~ 370VDC
	Эффективность (типичная) ②	> 82%	> 83%	> 84%	> 86%	> 86%	> 86%
	Рабочий ток	<5.2A 115VAC, <2.8A 230VAC
	Поражения электрическим током	110VAC: 25A, 220VAC: 50A
	Время запуска, подъема, удержания	200 мс, 50 мс, 20 мс: 230 В переменного тока
Защита	Защита от перегрузки	105%-135% Тип: постоянный ток на выходе, + V0 опускается до точки пониженного напряжения для отключения выхода, сброс: Включение питания снова
	Защита от перенапряжения	Выключите выход, когда> = 115%-145%
	Защита от недостаточного напряжения	Выключить выход при <10%-45%
	Защита от короткого замыкания	Закрыть выход
Защита от превышения температуры	RTH3:> = 65 °C вентилятор запускается, <= 55 °C вентилятор выключен,> = 80 °C выход (5 V-15 V) RTH3:> = 70 °C вентилятор запускается, <= 60 °C вентилятор выключается,> = 85 °C выключается на выходе (18 V-48 V)
Защита окружающей среды	Рабочая температура, влажность	-10 °C ~ + 50 °C, 20% ~ 90% относительной влажности
	Коробка для хранения, температура, влажность	-20 °C ~ + 85 °C, 10% ~ 95% RH
Безопасность	Выдерживаемое Напряжение	Вход-Выход: 1,5 KVAC Вход-Корпус: 1,5 KVAC Выход-Корпус: 0,5 KVAC в течение 1 минуты
	Ток утечки	Вход-выход <6 мА при 1,5 кв переменного тока
	Ток утечки	Вход-выход <1,5 мА при 220 В переменного тока
	Сопротивление изоляции	Вход-выход, вход-корпус, выход-Корпус: 500 В постоянного тока/100 МОм
Другое	Размер	21511550 мм
	Чистый сброс/полный сброс	874,1/936,3g

①Ripple и метода измерения шума: Применение 12 мм Кабель витая пара, и терминал должен быть подключен с 0,1 мкФ и 47 мкФ электролитические конденсаторы и снимите мерки в 20 МГц полос пропускания.

② Эффективность проверяется при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.

Точность: включает в себя погрешность установки, линейную скорость регулировки и скорость регулировки нагрузки.

Метод испытания линейной скорости: испытание от низкого напряжения до высокого напряжения при номинальной нагрузке.

Метод испытания регулирования нагрузки: от 0% до 100% номинальной нагрузки.

Время запуска измеряется в состоянии холодного старта. Быстрое и частое переключение машины может увеличить время запуска. Когда рабочая высота выше 2000 м, температура рабочей среды должна быть снижена на 5 °C/1000 м.

Посылка включает в себя:
1 x Питание
