RD без шунта двойной СВЕТОДИОДНЫЙ Дисплей 0,28 DC0-100V/50A автомобильный измеритель напряжения тока цифровой амперметр вольтметр 5 провод [4 шт./партия]

Описание

Start16363955656717

End16363955656717

Технические параметры:

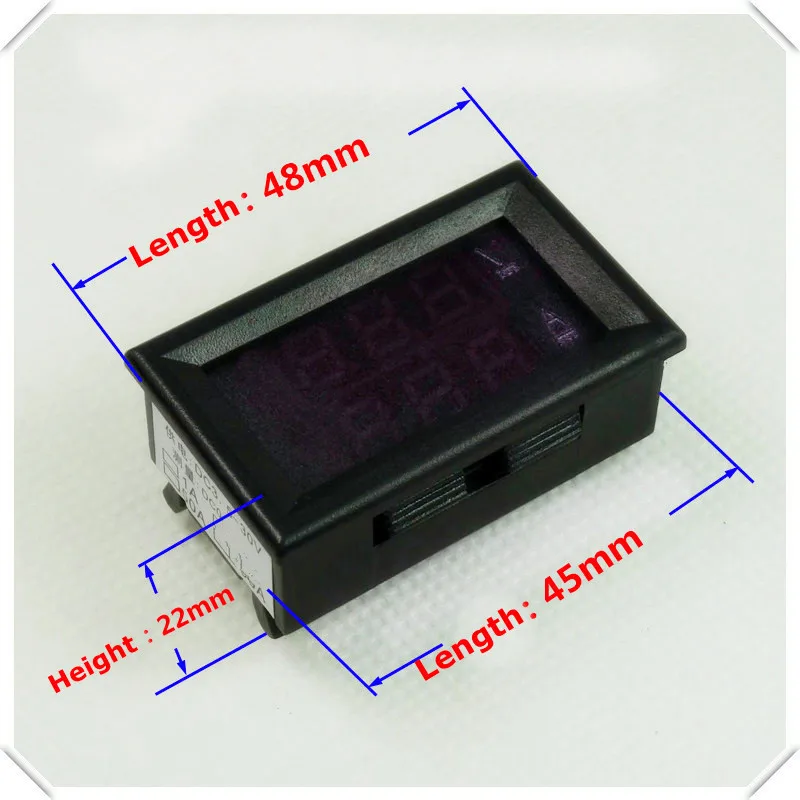

Вес:20 г Дисплей цвет: Красный +Синий/красный желтый/красный зеленый Дисплей режим: Двойной 0,28 светодиодный цифровой трубки Частота обновления: Около 500 MS/время При снятии физических: 48x29x26 мм (Д * Ш * В) Размер отверстия:45x26 мм (Д * Ш) ПоставкаСтабилизатор напряжения : 3,5-30 в Длина подводящего провода: 14 см (Пять проводов) Диапазон измерений: Постоянный ток 0,00-50,0a (В настоящее время)0-100 в (Стабилизатор напряжения) Управление температуры:-10 градусов ~ 65 градусов Точность измерения: ±( 1% + 2 слова)

RD без шунта двойной СВЕТОДИОДНЫЙ Дисплей 0,28 DC0-100V/50A автомобильный измеритель напряжения тока цифровой амперметр вольтметр 5 провод [4 шт./партия]

Инструкция проводки

Красный тонкий провод (VCC): Входная мощность + 3,5-30 в (Примечание: Если измерительный сигнал ниже 30 В и имеет обильный источник питания, его можно использовать в качестве источника питания для модуля [черный провод и желтый провод соединяются вместе для использования])

Черный тонкий провод (GND):Входная мощность-измерительный сигнал-3,5-30 в

Желтый тонкий провод (вин):Измерительный сигнал + (0-100 в)

Красный толстый провод (I +): Постоянный ток Входное +(Подключение с отрицательной нагрузкой)

Черный тонкий провод (I-): C ЗарядкиВходной сигнал -(В серии в блоке питания отрицательный)

Напряжение токИзмеритель влажностиС изолированного источника питания

Напряжение измеритель токаВ системе измерения электропитания

Калибровочные инструкции:

Ошибка явление один: Из-за старения некоторых эклектических частей и воздействия температуры, иногда при измерении малого тока, погрешность некоторых метров становится большой или иногда некоторые метр не показывает 0 без нагрузки.

Разрешение: Когда счетчик выключен, пожалуйста, короткого замыкания A и B (подключение A и B). Затем сделайте счетчик электричества, счетчик автоматически откалибруется до нуля. Когда автоматическая калибровка закончена, пожалуйста, отключите A и B. после этого, это нормально.

Ошибка явление два: Из-за старения некоторых эклектических частей и воздействия температуры, иногда при измерении большого тока, погрешность некоторых метров становится большой.

Разрешение: Пусть счетчик показывает около половины диапазона (например: диапазон 0-10A, пусть метр показывает около 5А). В это время вы настраиваете R7 до тех пор, пока счетчик не покажет значение того же значения, что и цифровой счетчик.
