RC522 антенна RFID IC беспроводной модуль для Arduino IC ключ SPI писатель IC карты Бесконтактный модуль

[Описание]

1, RFID-RC522 модуль один;

2, стандартный S50 пустой карты один;

3, S50 фигурные карточки (как показано в форме брелка);

4, вертикальный, изогнутый ряд штифтов каждого;

Примечание: соответствующие технические детали и разработка процедур и т. Д. Хотите обратиться в службу поддержки клиентов, пожалуйста, купите адрес загрузки.

В основном включает следующее:

A, вспомогательные справочные материалы;

B, основные процессоры (включая MSP430F149) RC522 модуль для этого приложения C программы;

Чип RC522 [Введение]

MF RC522 применяется для бесконтактной связи 13,56 МГц высокоинтегрированный чип-кардридер, является NXP для запуска приложения «три таблицы» низкого напряжения, низкой стоимости, небольшой размер и Бесконтактный чип считывателя карт, интеллектуальное оборудование и портативные устройства разработали лучший выбор. MF RC522 с использованием усовершенствованной модуляции и демодуляции, полностью интегрированной во все типы 13,56 МГц пассивных бесконтактных методов и протоколов связи. Поддержка 14443A совместимых транспондерных сигналов. Цифровая часть обрабатывает обрамление ISO14443A и обнаружение ошибок. Кроме того, поддержка быстрого шифрования крипто1, продуктов проверки терминизма. MFRC522 поддерживает более высокую скорость бесконтактной связи серии, двустороннюю скорость передачи данных до 424 кбит/с. В качестве высокоинтегрированного устройства для чтения карт 13,56 МГц новое семейство микросхем, MF RC522 MF RC500 и MF RC530 и есть много сходств, но также имеют много функций и различий. Это между хостом связи с использованием SPI режима, помогает уменьшить подключение, уменьшить размер и стоимость платы PCB.

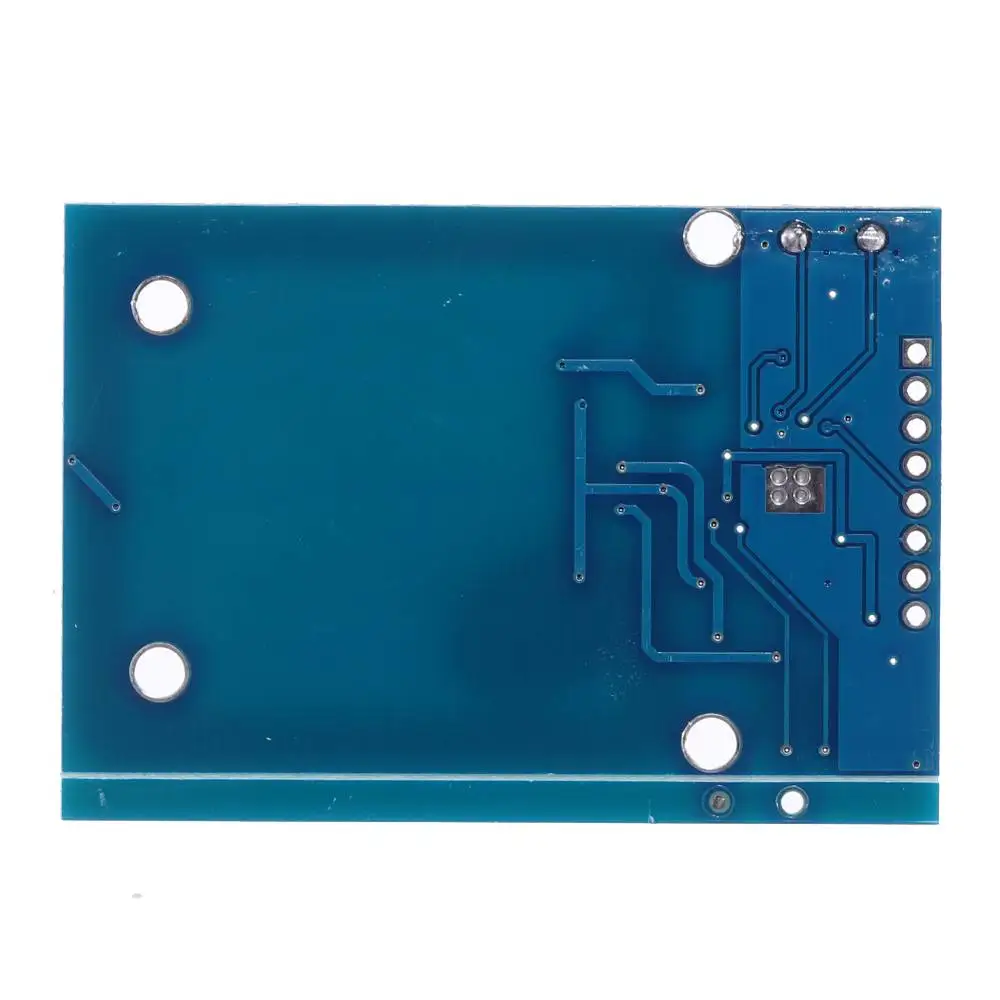

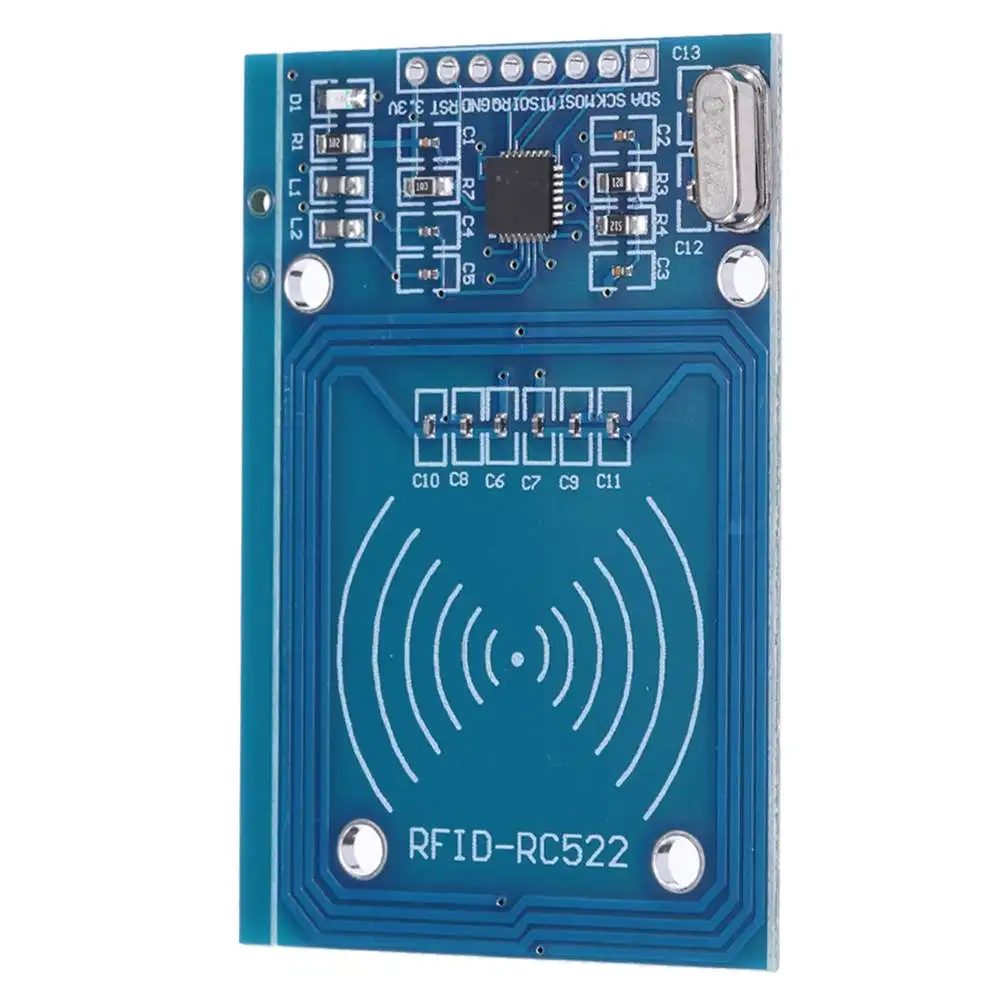

[Введение] Модуль RFID

MF522-AN модуль принимает MFRC522 оригинальный дизайн чипа считывателя, простой в использовании, низкая стоимость, подходит для разработки оборудования, разработки передовых приложений, таких пользователей считывателей, потребности в РЧ-Карточном терминале/производстве пользователя. Этот модуль может быть загружен непосредственно в различные формы для чтения. Модуль использует напряжение 3,3 В, через SPI интерфейс простые несколько линий могут быть непосредственно подключены к потребителю любой модуль связи платы процессора может гарантировать стабильную и надежную работу, расстояние считывания;

Электрические параметры [Введение]

Ток: 13-26 мА/3,3 В постоянного тока

Холостой ток: 10-13 мА/3,3 В постоянного тока

Ток сна: <80uA

Пиковый ток: <30 мА

Рабочая частота: 13,56 МГц

Поддерживаемые типы карт: MIFAREss1 S50, MIFAREs1 S70, MIFAREs UltraLight, MIFAREs Pro, MIFAREs Desfire

Физические характеристики продукта: Размеры: 40 мм × 60 мм

Рабочая температура окружающей среды:-20-80 градусов Цельсия

Температура хранения окружающей среды:-40-85 градусов Цельсия

Относительная влажность: 5%-95%

[Параметры интерфейса SPI модуля

Скорость передачи данных: Макс. 10 Мбит/с
