Разъем STM32 STM32-QFP176 QFP176 LQFP176 0,5 мм Шаг Yamaichi IC51-1764-1505-5 предназначен для STM32 MCU Поддержка JTAG SWD USART

Описание

Разъем STM32 STM32-QFP176 QFP176 LQFP176 0,5 мм Шаг Yamaichi IC51-1764-1505-5 предназначен для STM32 MCU Поддержка JTAG SWD USART

Yamaichi IC test & Burn-in розетка с простой платой, специально разработанной для микроконтроллера STM32 в QFP176 (шаг 0,5 мм) пакет

Особенности

20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования Внешний Кристалл можно подключить через гнездо на плату за системные часы Встроенный кристаллический осциллятор 32,768 K Два светодиодный индикаторы для тестирования, которые подключены к ввода/вывода через перемычки Все контакты MCU доступны на дополнительные разъемыШаг штыря: 2,54 мм (100 мил)

Поддерживаемые устройства

STM32 микроконтроллер в QFP176 (шаг 0,5 мм) пакет с совместимыми пинутами:

Серия stm32f221 (STM32F207IG, STM32F217IG и т. д.) Серия stm32f421 (STM32F407IG, STM32F417IG и т. д.)

Контур и размеры

Единица измерения: мм

Номер изделия:	Шаг	Контакты	Применимые IC Размеры (см.)	Внешние размеры (ссылка)
A x B	C x D	E	F	G x H
IC51-1764-1505-5	0,5	176	24 × 24	26 × 26	25,3	-	46 × 50

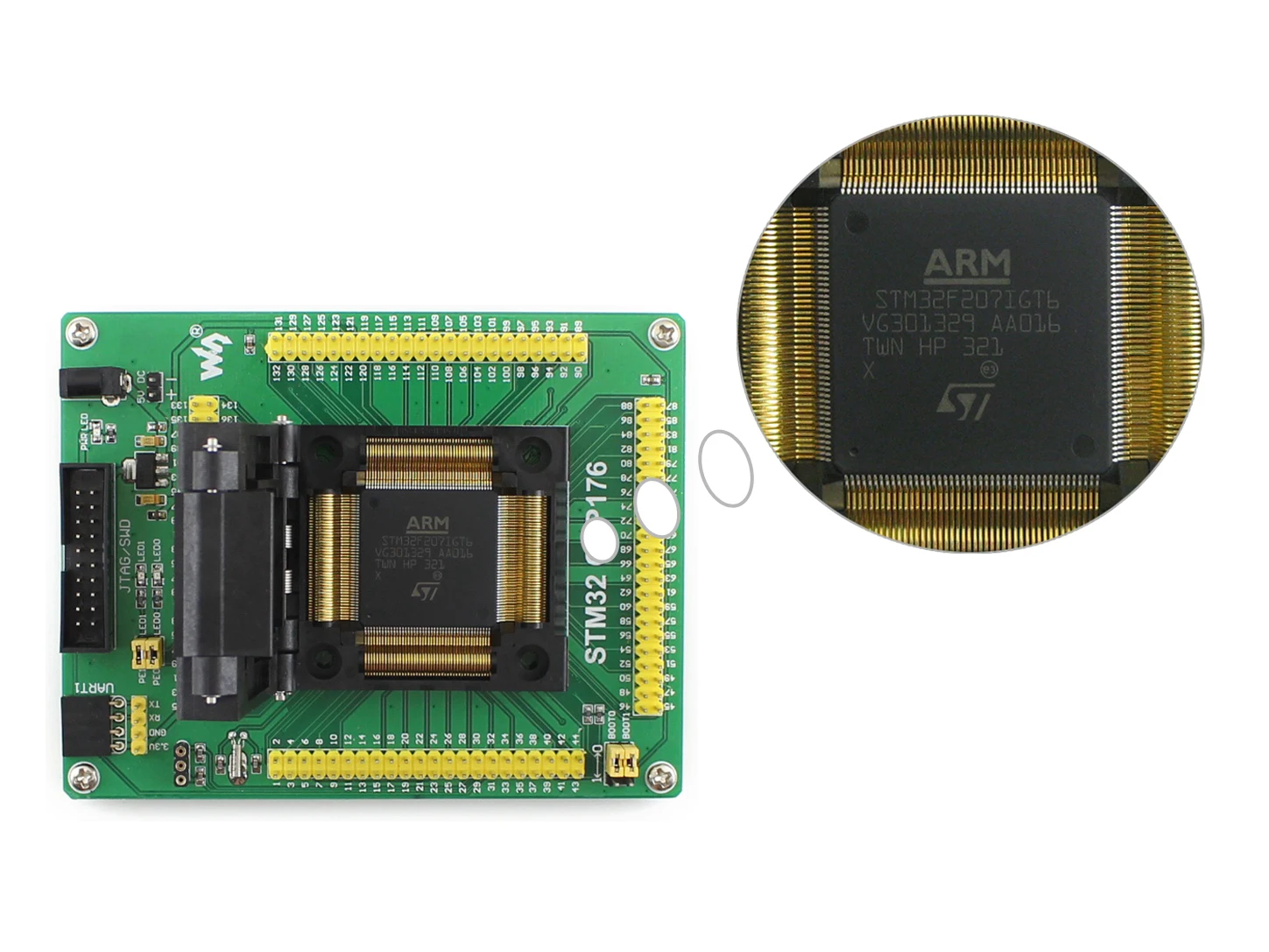

Фото

Разъем STM32 STM32-QFP176 QFP176 LQFP176 0,5 мм Шаг Yamaichi IC51-1764-1505-5 предназначен для STM32 MCU Поддержка JTAG SWD USART

JTAG/SWD порт Для программирования/отладки/тестирования Совместимость с ST-LINK/J-LINK/ULINK2/STX-RLINK USART1 портПоддерживает настройку ISP и/или последовательного порта Светодиодный индикаторыДля быстрого тестирования Штырьковые разъемы, подключенные к контактам MCU Четко маркированные с бортовыми отметками Легко для тестирования и дальнейшего расширения Режим загрузки конфигурацииНастройка BOOT0 и BOOT1 через перемычки 3,3 V Встроенный регуляторAMS1117-3.3 5 V вход питанияРазъем постоянного тока или 2-контактный разъем Внешний Кристалл гнездоВставьте Кристалл в отверстия с двух сторон, оставьте в стороне среднее отверстие Мощность индикатор Светодиодный джемперы Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования Откройте перемычки для отключения 32,768 K с украшением в виде кристалловДля внутреннего RTC с калибровкой

Макет соединителя JTAG/SWD

STM32-QFP176 размещает JTAG/SWD заголовки для подключения программиста. Макет соединителя показан на рисунке 1 ниже.

Рисунок 1).Макет соединителя JTAG/SWD

Режим загрузки конфигурации

В зависимости от используемой конфигурации контактов, флэш-память, системная память или SRAM выбирается как место загрузки, как показано в таблице 1 ниже.
