Радиочастотный демонстрационный комплект для нановны ВНА RF тестовая плата векторный сетевой тестовый фильтр/аттенюатор C90F

Описание

Радиочастотный демонстрационный комплект для нановны ВНА RF тестовая плата векторный сетевой тестовый фильтр/аттенюатор

Особенности:

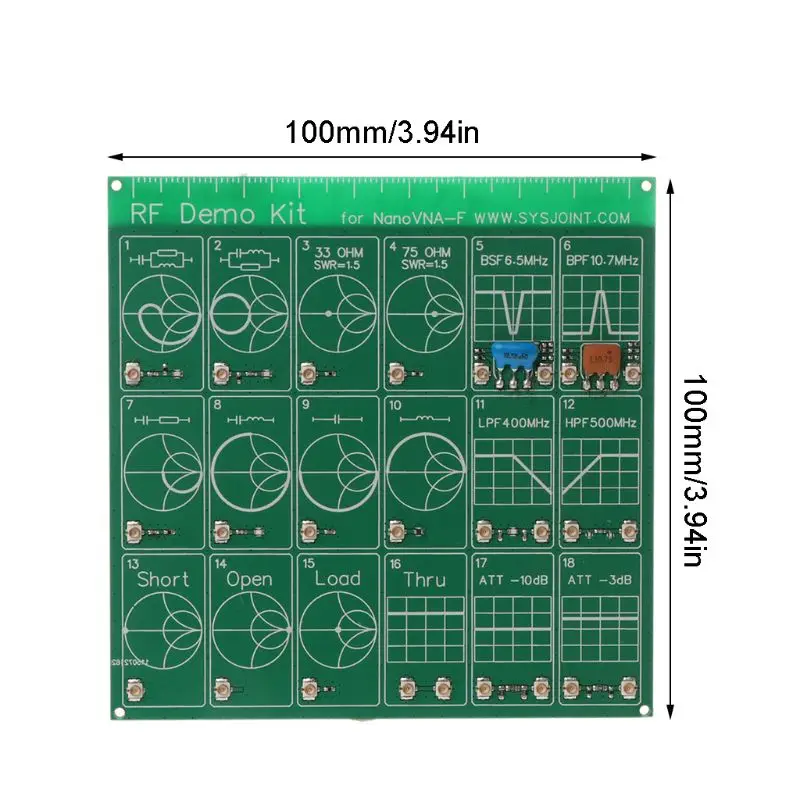

Эта тестовая плата используется для изучения векторных анализаторов сети.
Включает в себя:
Серия RLC и параллельная цепь 1
Серия RLC и параллельная цепь 2
33 Ом Сопротивление, КСВ стоящая волна = 1,5
Сопротивление 75 Ом, КСВ стоящая волна = 1,5
BSF керамическая ловушка, Центральная частота 6,5 МГц
BPF керамический фильтр, Центральная частота 10,7 МГц
Серии RC цепи
Серии LC цепи
В конденсатор с алюминиевой крышкой
Индуктивность
LPF домашний фильтр низких частот, полоса пропускания 3 дБ 400 МГц
HPF домашний фильтр высоких частот, полоса пропускания 3 дБ 500 МГц
Защита от короткого замыкания калибровки цепи
Холостого хода калибровки цепи
Калибровочная цепь нагрузки 50 Ом
Охватывающая втулка
10dB затухание цепи
3dB затухание цепи
Каждый набор функциональных схем.
Размер 6,5 м керамическая выемка с нановной-Ф.
Технические характеристики:
Тип товара: тестер
Материал: печатная плата
Размер: Длина: 100 мм
Цвет: зеленый
Количество: купальное полотенце, 1 шт
Примечание:
Без розничной упаковки.
Переход: 1 см = 10 мм = 0,39 дюйма
Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
Посылка включает в себя:
1 x тестер доска
2 х Кабель-адаптер
