Радиочастотный демонстрационный комплект тестовая плата электронные компоненты векторный сетевой анализатор печатной платы фильтр аттенюатор для VNA-F нановна

Особенности:

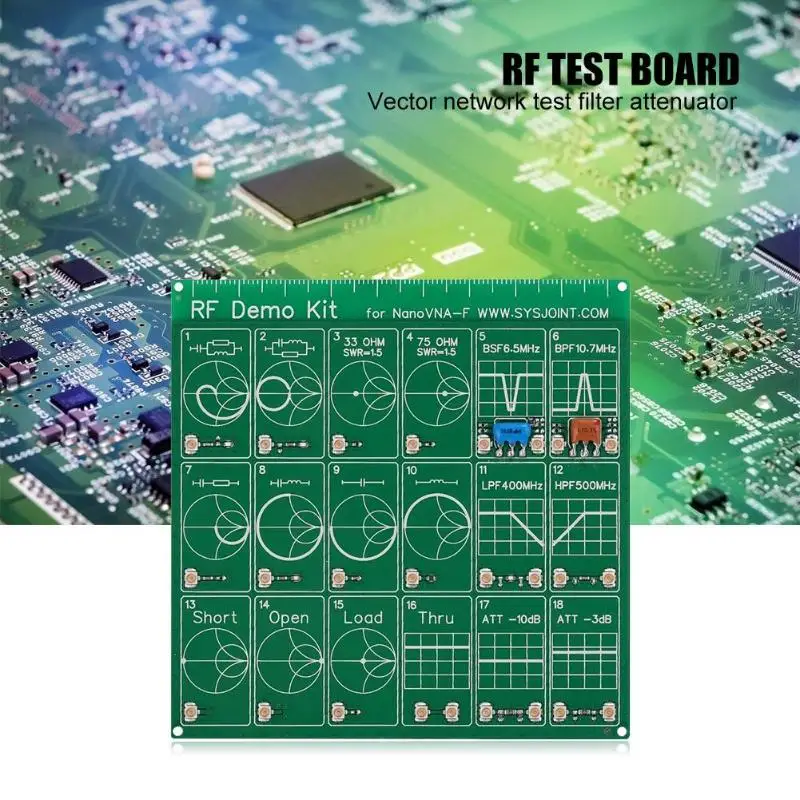

Радиочастотный демонстрационный комплект нановна радиочастотная тестовая плата, размер 10*10 см, используется для обучения векторному сетевому анализатору, в том числе:
1. Параллельная цепь серии RLC 1
2. Параллельная цепь серии RLC 2
3. Сопротивление 33 Ом, КСВ стоящая волна = 1,5
4. Сопротивление 75 Ом, КСВ стоящая волна = 1,5
5. BSF керамический ребристый фильтр, Центральная частота 6,5 МГц
6. BPF керамический фильтр, Центральная частота 10,7 МГц
7. Схема серии RC
8. Цепь серии LC
9. Постоянной ёмкости, универсальный конденсатор
10. Индуктивности
11. LPF самодельный фильтр низких частот, полоса пропускания 3 дБ 400 МГц
12. HPF самодельный фильтр высоких частот, полоса пропускания 3 дБ 500 МГц
13. Защита от короткого замыкания калибровки цепи
14. Холостого хода калибровки цепи
15. Калибровочная цепь нагрузки 50 Ом
16. Через
17. 10dB затухание цепи
18. 3dB затухание цепи
Набор функциональных схем.

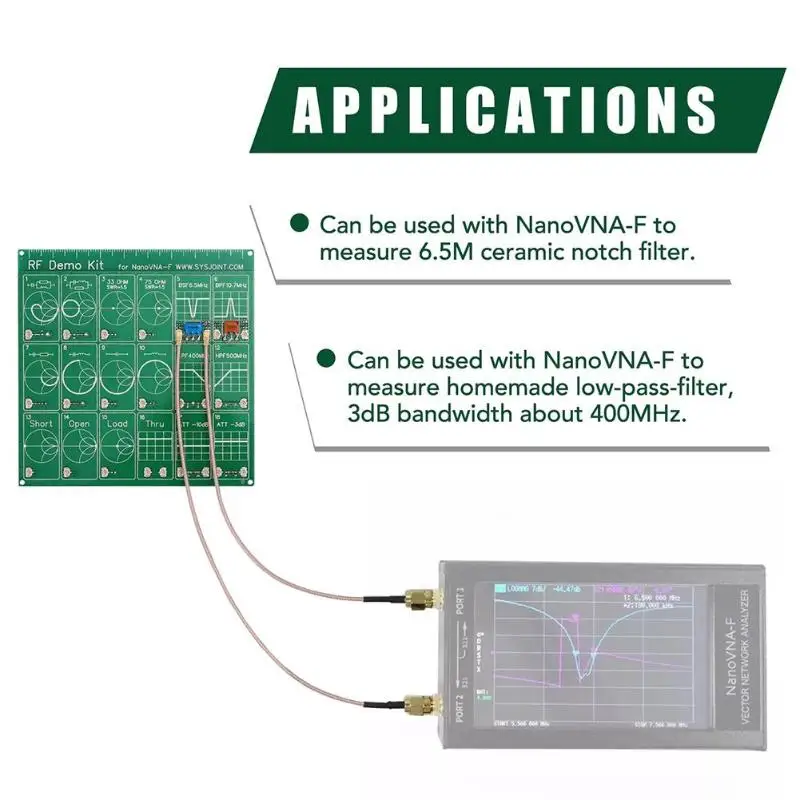

Мерная 6,5 м керамическая выемка с нановной-ф
Технические характеристики:
Материал: электронные компоненты
Размер: 10*10 см/3,94*3,94"
Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Замеры сделаны вручную, поэтому возможны отклонения на 1-3 см.
Упаковка pureglas
1 х RF тестовая плата
2 X соединительные линии
