Рабочая плата управления Радиоуправляемая схема поглощения/схема защиты контактных реле/электромагнитный модуль защиты от помех

【Brief description】

Функция Описание:

Функция этой промышленной доски,Схема RCAbsorption, может быть использована plc, реле, индукция с защитой от ЭМП-реле в тот момент, когда Тиристор включен и его Тиристор. Предотвращает электромагнитные помехи и повышает способность анти-помех одного микрокомпьютера.

ДоскаРазмеры: длинный рукав72MmXWidth54MmXHigh12МмДва основнойУстройство:Постоянной ёмкости, универсальный конденсатор 、 сопротивленияТри. Рабочее напряжение:Less400VЧетыре 、Доска Потребляемая мощность:В зависимости от грузоподъемностиПять 、 Особенности:1 、Вход и выход прикручиваются клеммами.。2 、Прямое параллельное соединение на обоих концах контактов реле。3 、Может и 72 мм пластина слота для карты установлена в сочетании с dinon направляющей。【Label description】

【Небольшой знаний】

RCPrinciple холодильника поглощающего цепи

Если переключатель отключен, энергия, накопившаяся в паразитной индуктивности, заряжается на паразитную емкость переключателя одновременно., путем сосания сопротивления заряда для поглощения емкости. из-за сопротивления поглощения, импеданса Становится больше, затем, поглощающая емкость также увеличивает параллельную емкость переключателя., для этого подавите скачок напряжения при отключении переключателя. когда переключатель подключен, поглощающая емкость разряжается через переключатель, его ток разряда ограничен поглощением Сопротивление 。

RCFunction холодильника поглощающего цепи

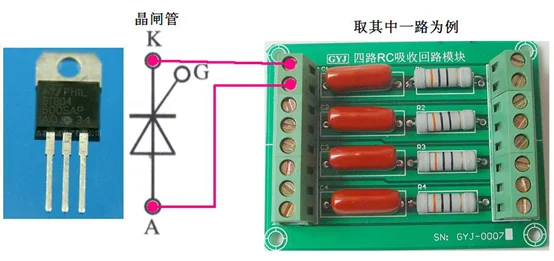

В целях ограничения чрезмерного роста напряжения цепи, обеспечить безопасную работу тиристора, часто подключаемого на обоих концах тиристорркрисистентной сети поглощения, используйте характеристики, что напряжение на обоих концах конденсатора не может меняться для ограничения скорости роста напряжения. бека Применение в Цепь всегда имеет индуктивность (утечка трансформатора или индуктивность нагрузки), поэтому с capacitanceCSeries resistanceRCan играть роль демпфирования, он может предотвратить, L, CCircuit во время перехода, повреждение тиристора из-за перенапряжения на обоих концах конденсатора. В то же время, Избегайте чрезмерного тока разряда конденсатора через тиристора, вызывает перегрузки по току и повреждает Контрольный тиристорный 。

Из-за плохого перегрузки по току и перенапряжения тиристора, если надежная защита не берется, он не будет работать правильно. сеть поглощения RCResistance является одним из обычных методов защиты.

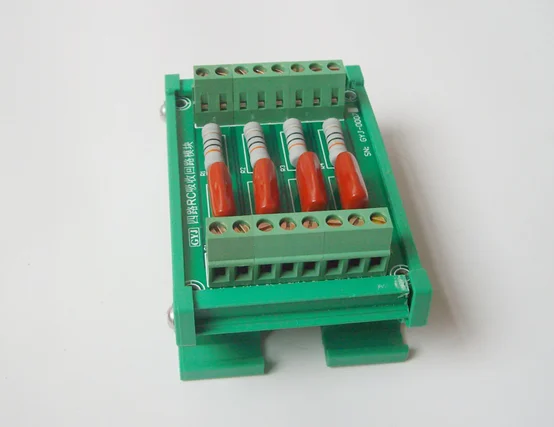

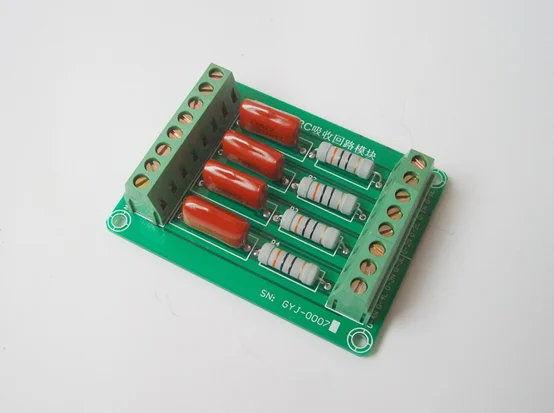

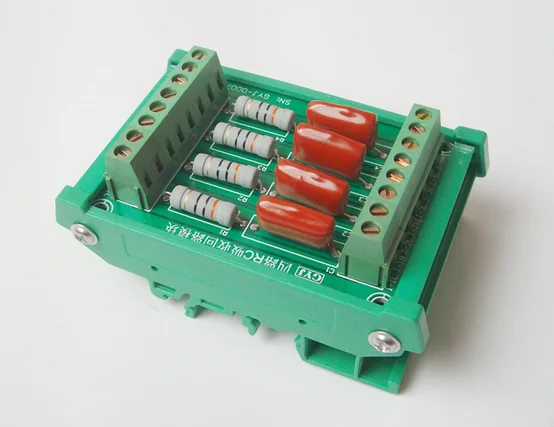

【Изображение реального дисплей】

'
