QIACHIP 86 Тип 433 МГц Портативный беспроводной переключатель светильник RF переключатель дистанционного управления DC 6 в 24 в 30 в приемник умный переключатель настенная панель

Настенный Панель передатчик:

Партномер: QC-WP01433-1Партномер: QC-WP01433-2Партномер: QC-WP01433-3Рабочая частота: 433 МГцМодель батареи: CR2032 (посылка в комплект не входит)Размеры: 86 мм x 86 мм x 13 ммРасстояние: Крытый (20 метров) Открытый (80 метров)Технические данные приемника:Входная мощность: 85-250 В переменного токаТок в режиме ожидания: <5 мАЧастота RF: 433 МГцРежим работы RF: супергетеродинныйЧувствительность приема:> 97dbmРасстояние передачи: 20-50 м (открытое пространство)Режим декодирования: декодирование программного обеспечения MCUВнешнее хранилище: 20 штукПоддержка удаленного типа: код обучения 1527 кодРежим работы: Мгновенный, тумблер, фиксацияРазмеры печатной платы: 53,8*31,2 мм

Технические данные приемника:

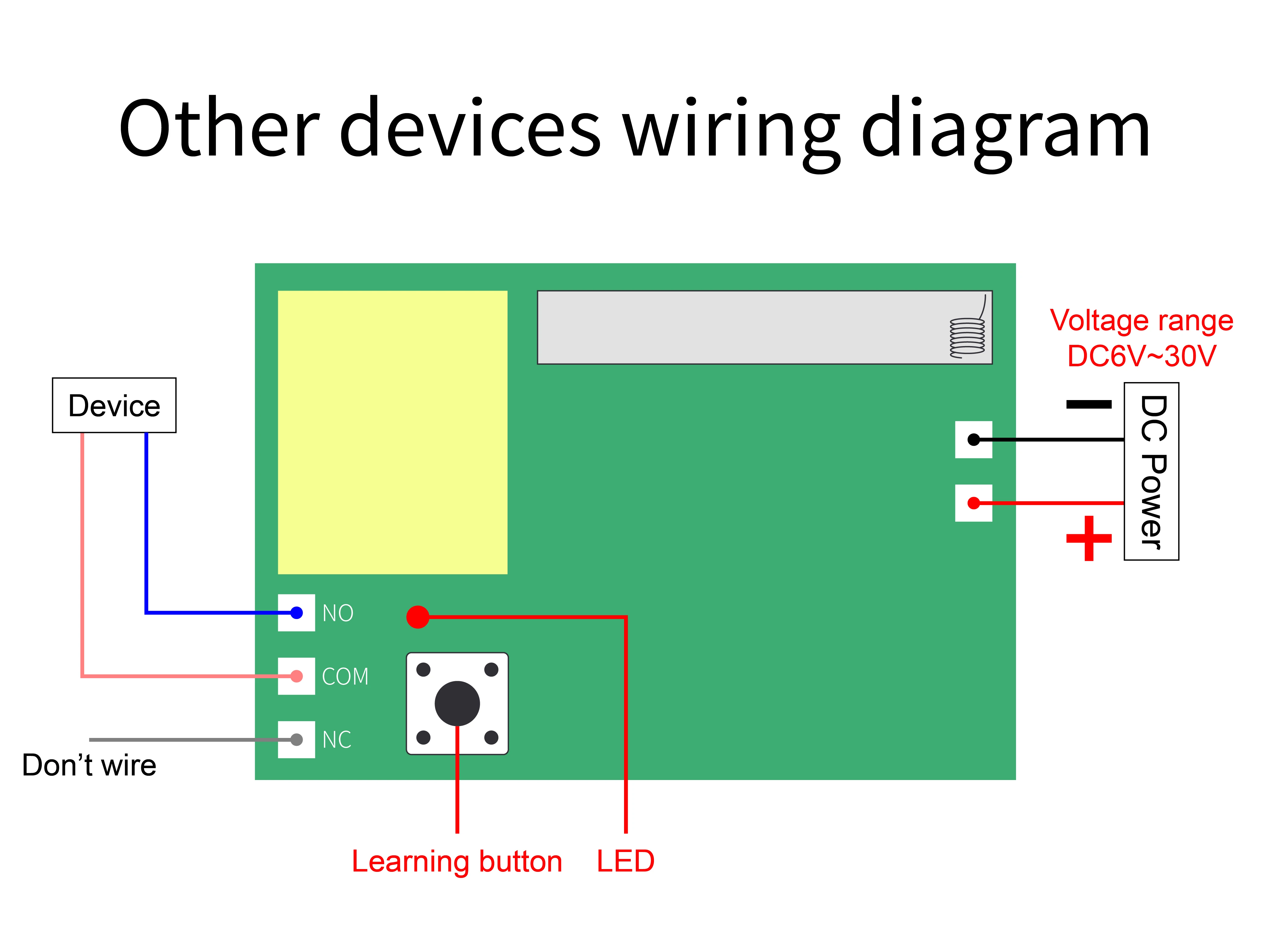

Партномер: KR2401A-4Входное напряжение: 6 V-30 VРабочий ток: 10AМаксимальная нагрузка: 300 ВтЧастота: 433 МГцПоддержка формата кодирования: EV1527Метод проводки: NC COM NOРежим работы: Мгновенный, тумблер, задержка времени фиксации

Примечание: различные варианты включают различные упаковки

Посылка 1:

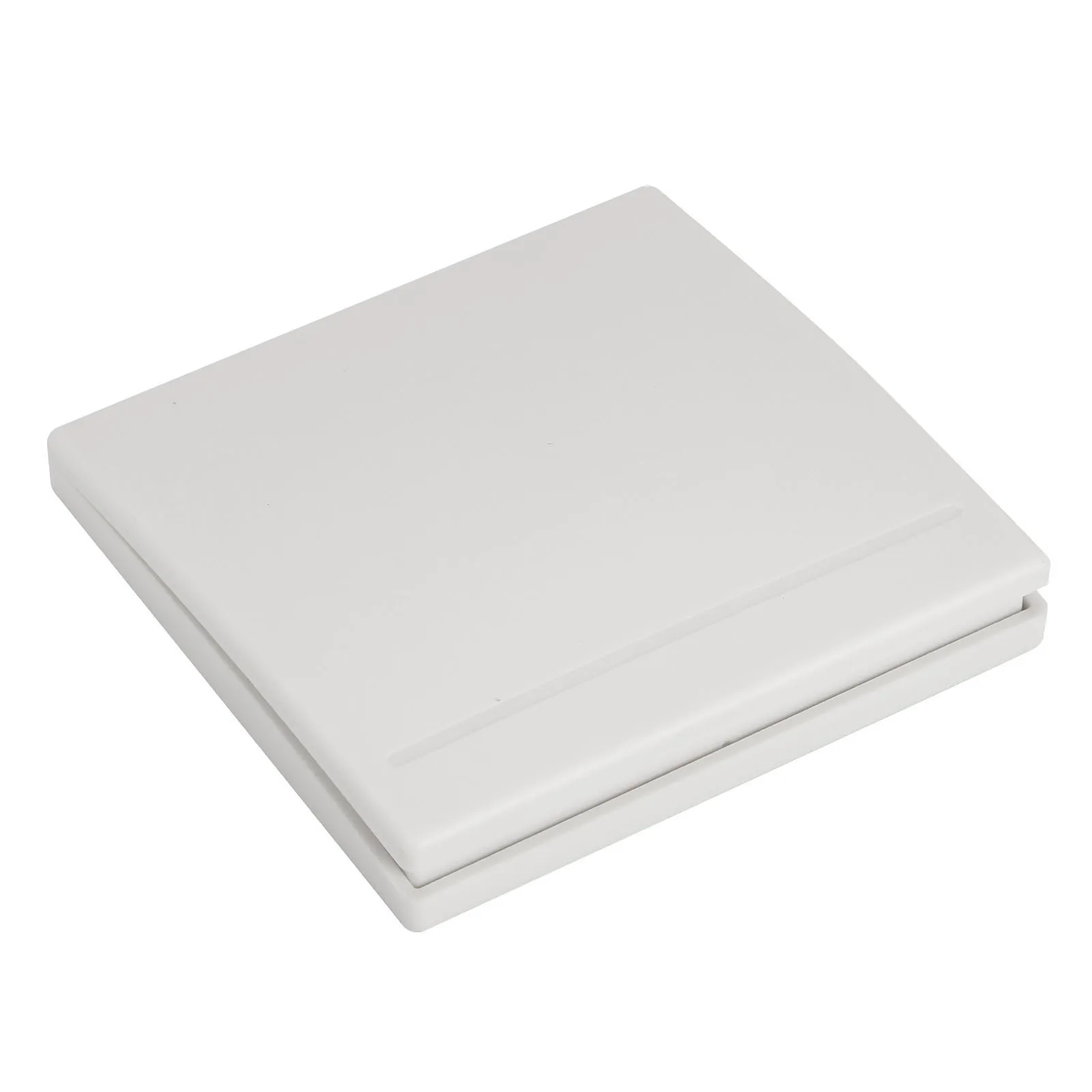

1 * QC-WP01433-1 пульт дистанционного управления (без батареи)

Посылка список 2:

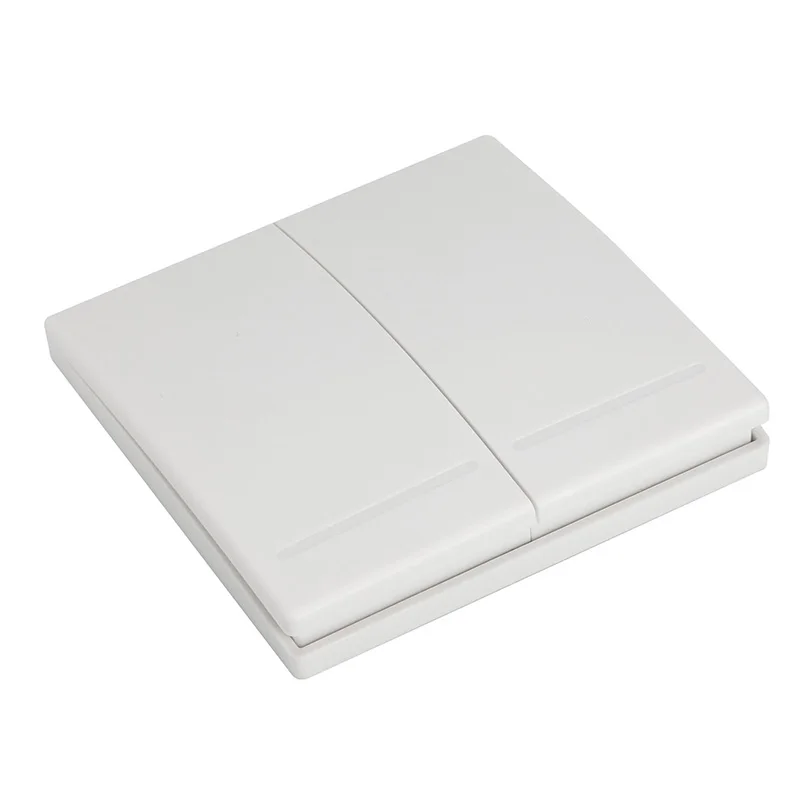

1 * QC-WP01433-2 пульт дистанционного управления (без батареи)

Посылка 3 мм Толщина:

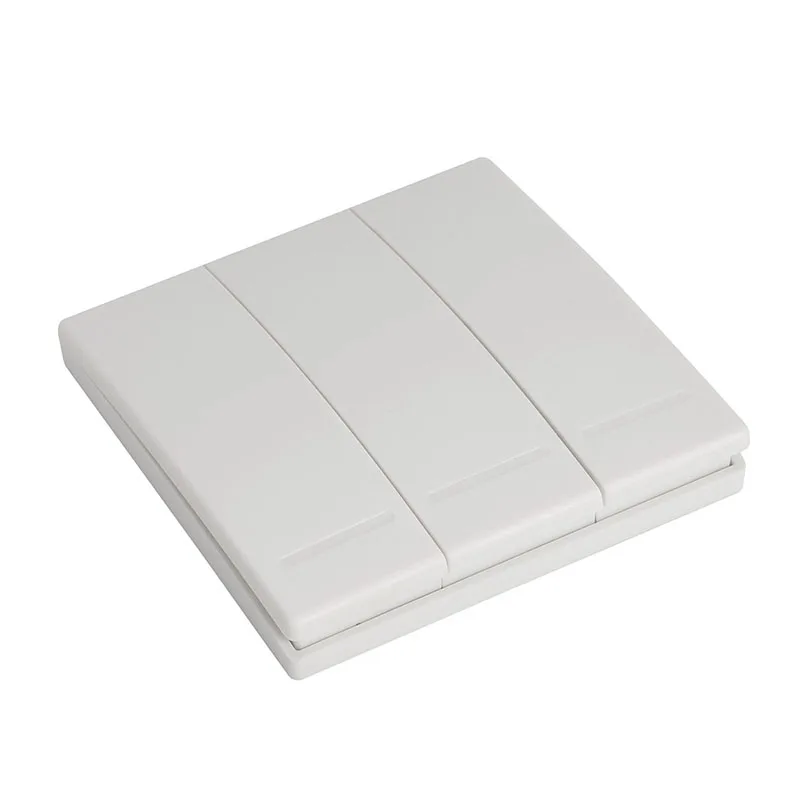

1 * QC-WP01433-3 пульт дистанционного управления (без батареи)

Посылка список 4:

1 * KR2401A-4 модуль приемника (включая корпус)

Посылка список 5:

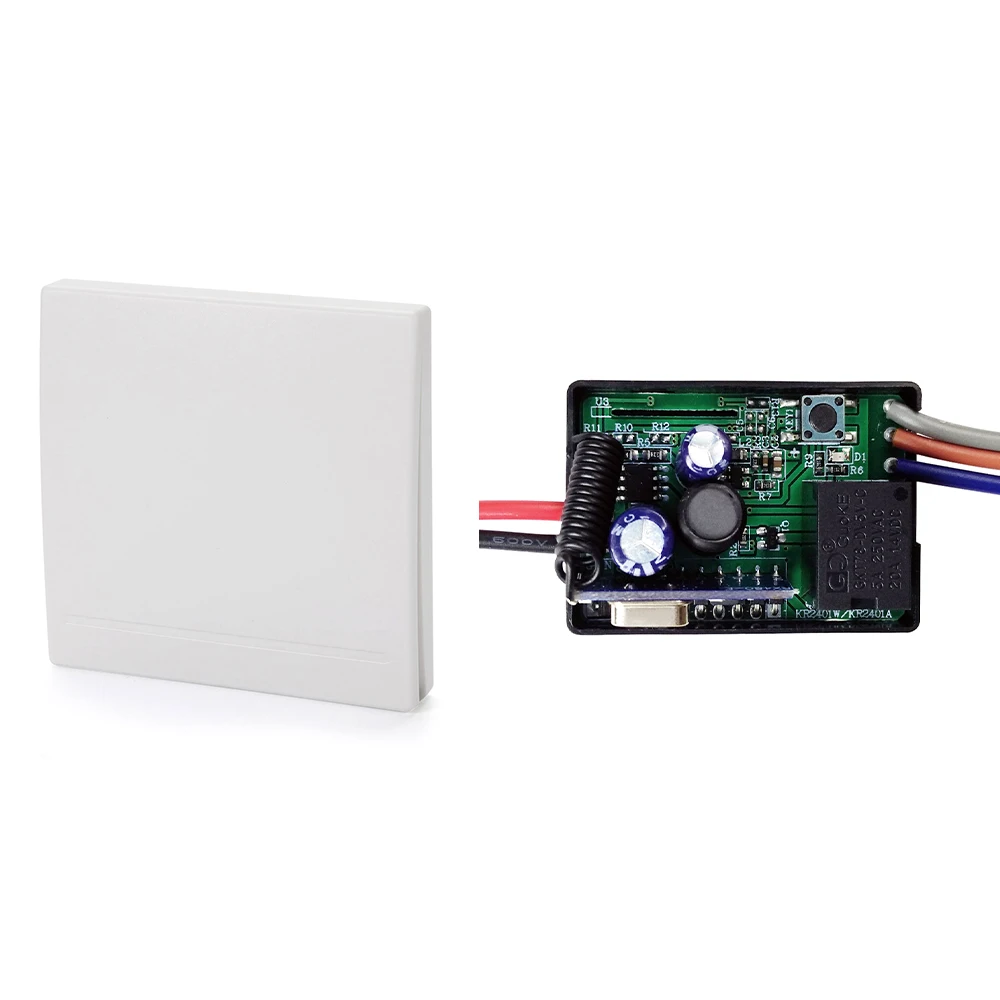

1 * QC-WP01433-1 пульт дистанционного управления (без батареи)1 * KR2401A-4 модуль приемника (включая корпус)

Посылка список 6:

1 * QC-WP01433-2 пульт дистанционного управления (без батареи)2 * KR2401A-4 модуль приемника (включая корпус)

Посылка список 7: пройденное расстояние

1 * QC-WP01433-3 пульт дистанционного управления (без батареи)3 * KR2401A-4 модуль приемника (включая корпус)

Инструкции по уходу за изделием

Первый шаг: Очистите память приемникаНажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.После очистки кода, весь пульт больше не может работать.Шаг второй: пульт дистанционного управления и приемникДважды нажмите клавишу обучения на приемнике, она переходит в режим переключения.Подождите немного, светодиодный индикатор включится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторватьсяОбучение успешно.

О Рабочий режим:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.Фиксация: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле разъединяется.

Изучение кода :( мгновенный)

Нажмите клавишу обучения на приемнике один раз, он переходит в режим мгновенной настройки.Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.

Обучение коду: (переключение)

Дважды нажмите клавишу обучения на приемнике, она переходит в режим переключения.Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.

Обучение коду :( фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучения для включения, второй раз обучения для выключения.Например: Кнопка A = вкл., кнопка B = ВЫКЛ.Нажмите клавишу обучения на приемнике тройное время, он переходит в режим блокировки.Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем оторвется.Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B. Светодиодный фонарик 5 разЧерез 3 секунды светодиодный индикатор снова включится, успешно учится.A = вкл., B = ВЫКЛ.
