QIACHIP 433 Mhz универсальный беспроводной пульт дистанционного управления DC 12V 4 CH RF релейный модуль приемника+ RF пульт дистанционного управления 433 Mhz передатчик Diy

1 заказ

462 руб.

Цвет:

Описание

Описание:

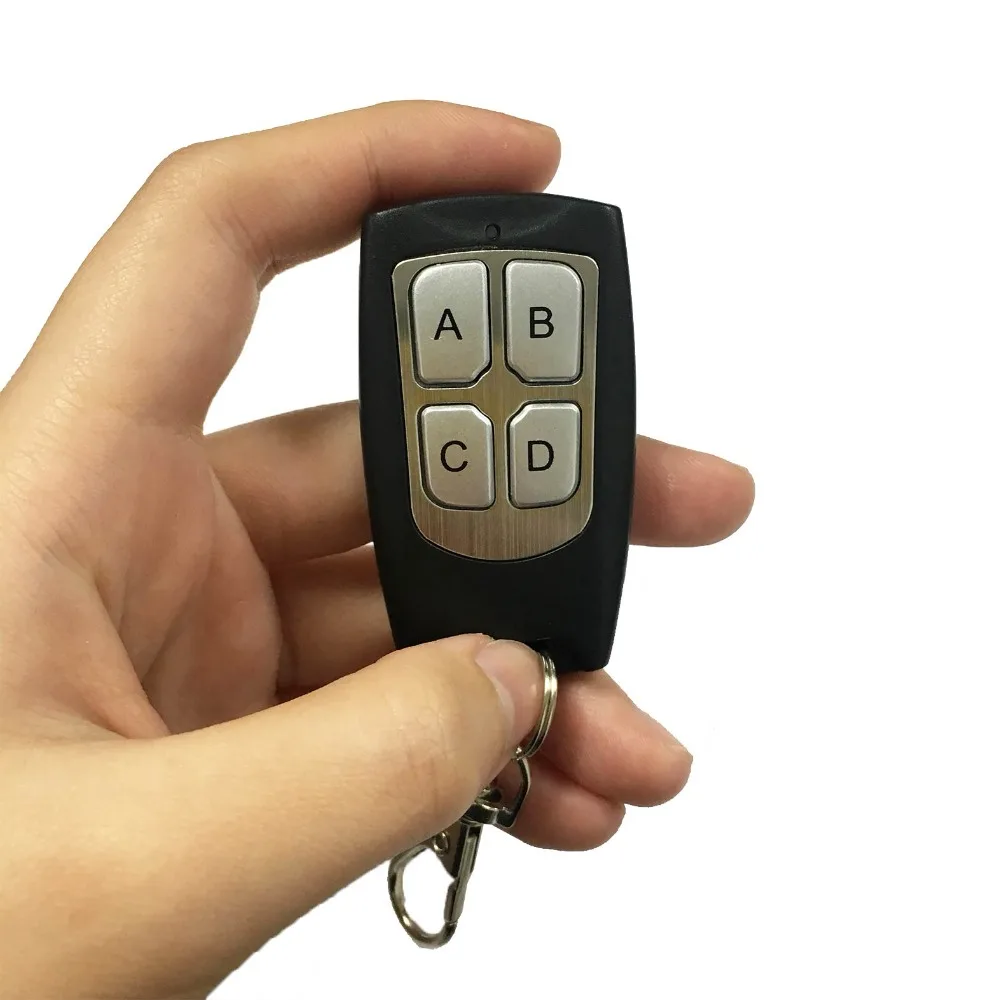

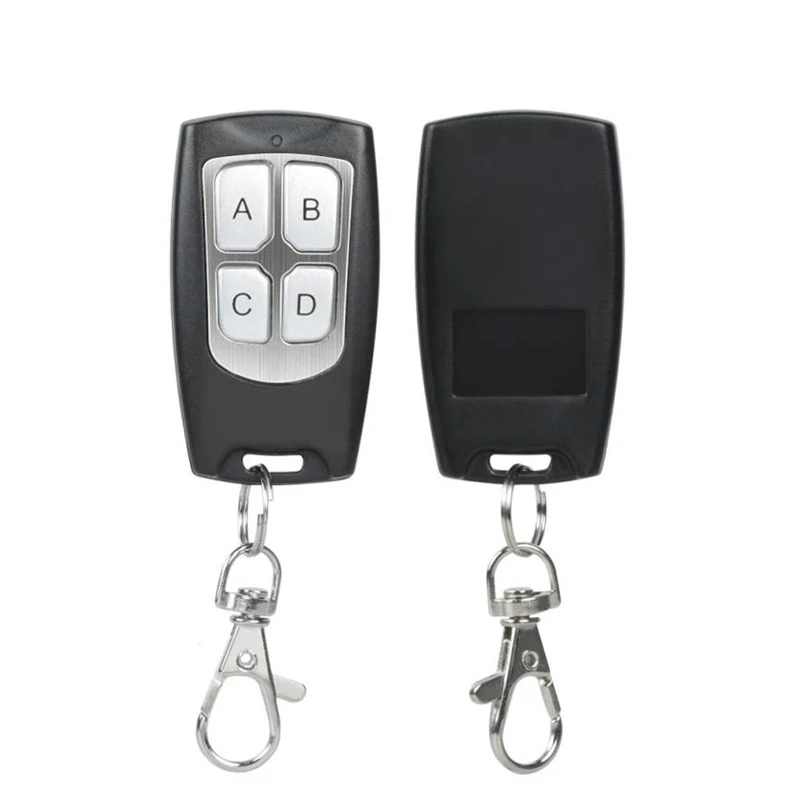

Для передатчика:

Модель: KT19-4

Рабочая частота RF: 433 МГц

Кодовый Системы: код для обучения 1527

Рабочее напряжение: 6 В постоянного тока

Рабочий ток: 15mA

Модуляции Системы: ASK

Беспроводное Рабочее расстояние: 100 м (свободное пространство)

Цвет: черный

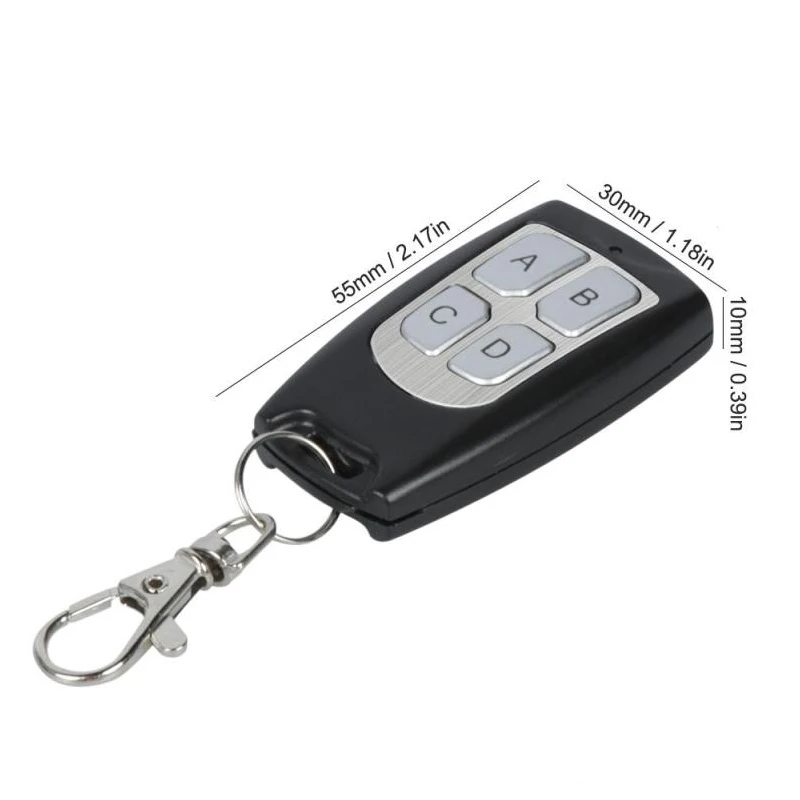

Размер основного изделия: 5,5*3,0*1,5 см/2,17*1,18*0,39 дюйма

Основной вес изделия: 20 г/0,7 унций

Размер упаковки: 6,0*3,5*2,0 м/2,36*1,37 * 0.78in

Вес упаковки: 23 г/0,8 унций

Для спутникового ресивера:

Модель: KR1204-4

Вид продукции: 4-канальный пульт дистанционного Управление переключатель

РЧ режим работы: Задайте Супергетеродинный прием

Режим модуляции: ASK

Режим работы: Мгновенный/тумблер/защелкивающийся и т. Д.

Режим соответствия: Интеллектуальный код обучения.

Рабочее напряжение: 12 В постоянного тока

Потребляемый ток: 5mA

Частота RF: 433 МГц

Выход ток: ≤10A

Чувствительность приема:> 104dbm

Диапазон дистанционного управления:> 50 м (свободное пространство)

Режим выхода: сухой контакт/выход напряжения

Проводной способ подключения: фиксированная Проводная стойка

Проводка Порты и разъёмы:

+ V = положительный полюс

GND = входной сигнал отрицательного полюса

1. KC1 обычно закрыт реле (NC)

2. KC1 общее реле (COM)

3. KC1 нормальный открытый реле (нет)

4. KC3 обычно закрыт реле (NC)

5. KC3 общее реле (COM)

6. KC3 нормальный открытый реле (нет)

7. KC2 обычно закрыт реле (NC)

8. KC2 общее реле (COM)

9. KC2 нормальный открытый реле (нет)

10. KC4 обычно закрыт реле (NC)

11. KC4 общее реле (COM)

12. KC4 нормальный открытый реле (нет)

(Когда реле заряжено, нет и COM подключено).

Цвет: зеленый (печатная плата), белый (внешняя оболочка).

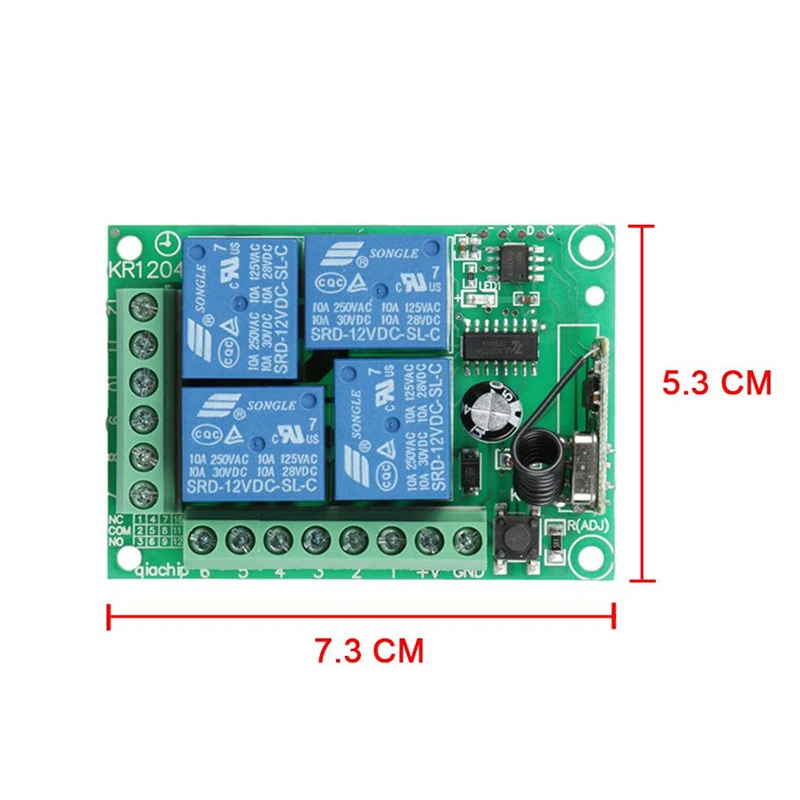

Размер платы: 7,3*5,3*2,5 см

Обратите внимание:

Упаковка включает в себя различные продукты, потому что вы выбираете различные варианты.

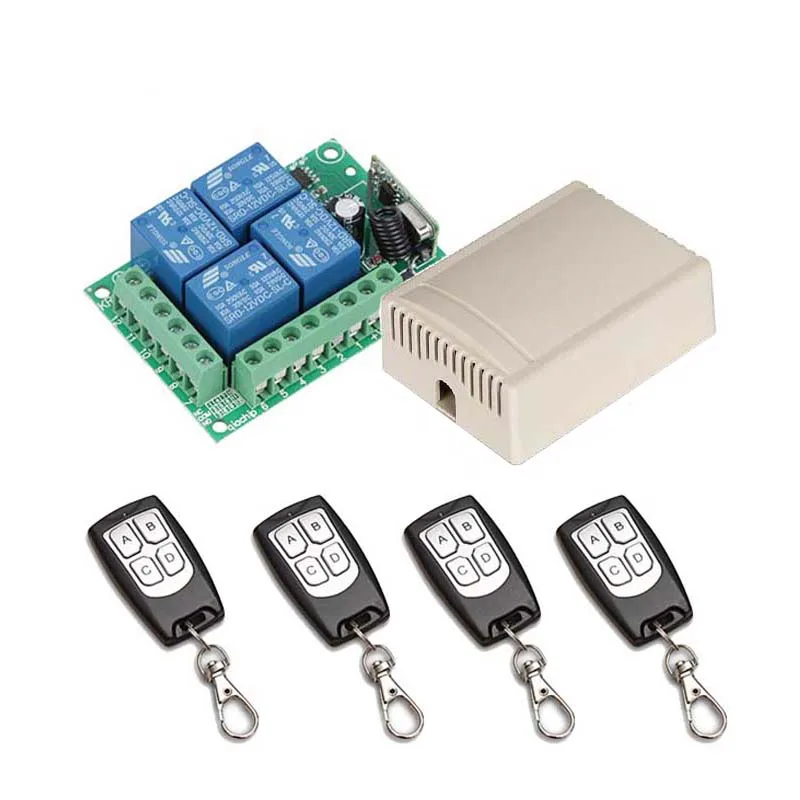

Посылка 1:

1 шт. * KT19-4 пульт дистанционного управления (Батарея входит в комплект)

1 шт * KR1204-4 4CH модуль приемника ( Включает в себя Корпус)

Посылка список 2:

4 шт. * KT19-4 пульт дистанционного управления (Батарея входит в комплект)

1 шт * KR1204-4 4CH модуль приемника ( Включает в себя Корпус)

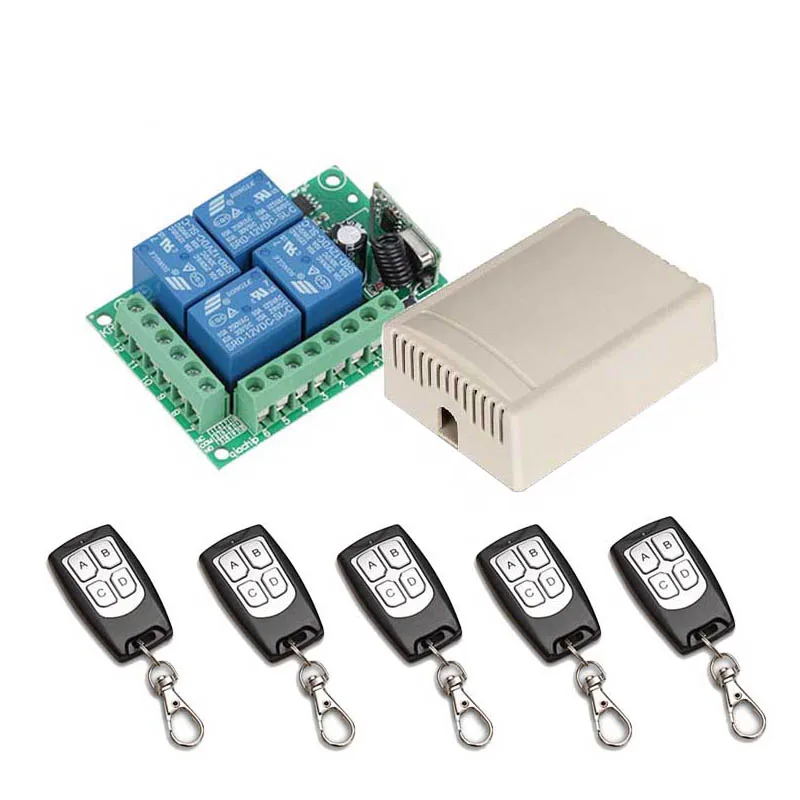

Посылка 3 мм Толщина:

5 шт. * KT19-4 пульт дистанционного управления (Батарея входит в комплект)

1 шт * KR1204-4 4CH модуль приемника ( Включает в себя Корпус)

Управление Введение:

О Рабочий режим:

1. Мгновенный/Joggle:Нажмите и удерживайте-> On; Release-> Off

Удерживайте нажатие одной кнопки, соответствующий канал работает/включается; отпустите палец стоп/выкл. (4-канальный переключатель (приемник) нужен 4 кнопки дистанционного управления (передатчик)

2. Тумблер/самоблокирующийся замок:Нажмите-> On; Нажмите снова-> Off

Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; нажмите ту же кнопку снова, чтобы остановить/выключить. (4-канальный переключатель (приемник) нужен 4 кнопки дистанционного управления (передатчик).

3. Блокировка/Блокировка:Нажмите-> on; нажмите другую кнопку-> Off

Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; нажмите другую кнопку остановки/выключения (в то же время другой соответствующий канал работает). (4-канальный переключатель (приемник) нужно 4 кнопки дистанционного управления (передатчик).

Настройка режима работы:

1. Мгновенный режим:Нажмите кнопку обучения на приемной плате один раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор означает, что Настройка кратковременный режим успешно.

2. Режим переключения:Нажмите два раза кнопку обучения на приемной плате дважды (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую кнопку дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный означает, что режим переключателя успешно настраивается.

3. Режим блокировки:Нажмите кнопку обучения на приемной плате три раза (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте второй кнопкой дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор означает, что Настройка режим фиксации успешно (первую кнопку расшифровывается как на второй пуговицами подставки для выключения).

4.2CH мгновенный + 2CH переключатель:Нажмите кнопку обучения на приемной плате четыре раза (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.

5. 2CH мгновенный + 2CH защелкивается:Нажмите на кнопку обучения на приемной плате пять раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую кнопку дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.

6. 2CH тумблер + 2CH защелкивается:Нажмите кнопку обучения на приемной плате шесть раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.

7. 2CH защелка + 2CH защелкивается:Нажмите на кнопку обучения на приемной плате семь раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.

8. Удаление существующих данных дистанционного управления:Нажатие кнопки обучения на приемной плате восемь раз, светодиодный индикатор на приемной плате будет мигать в течение восьми раз, это означает, что существующие пульты дистанционного управления удалены успешно.
