QIACHIP 433 МГц Универсальный беспроводной пульт дистанционного управления AC 12 В 1CH релейный модуль приемника+ РЧ передатчик пульт дистанционного управления s

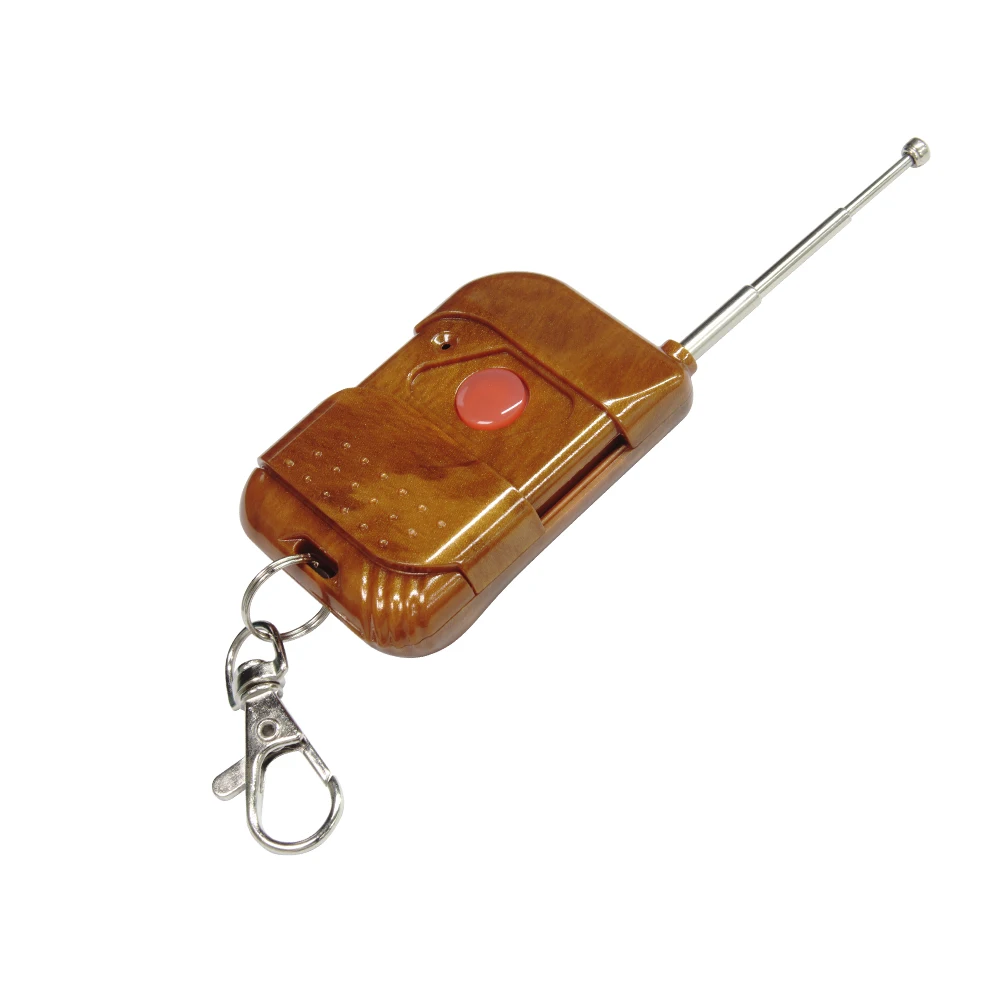

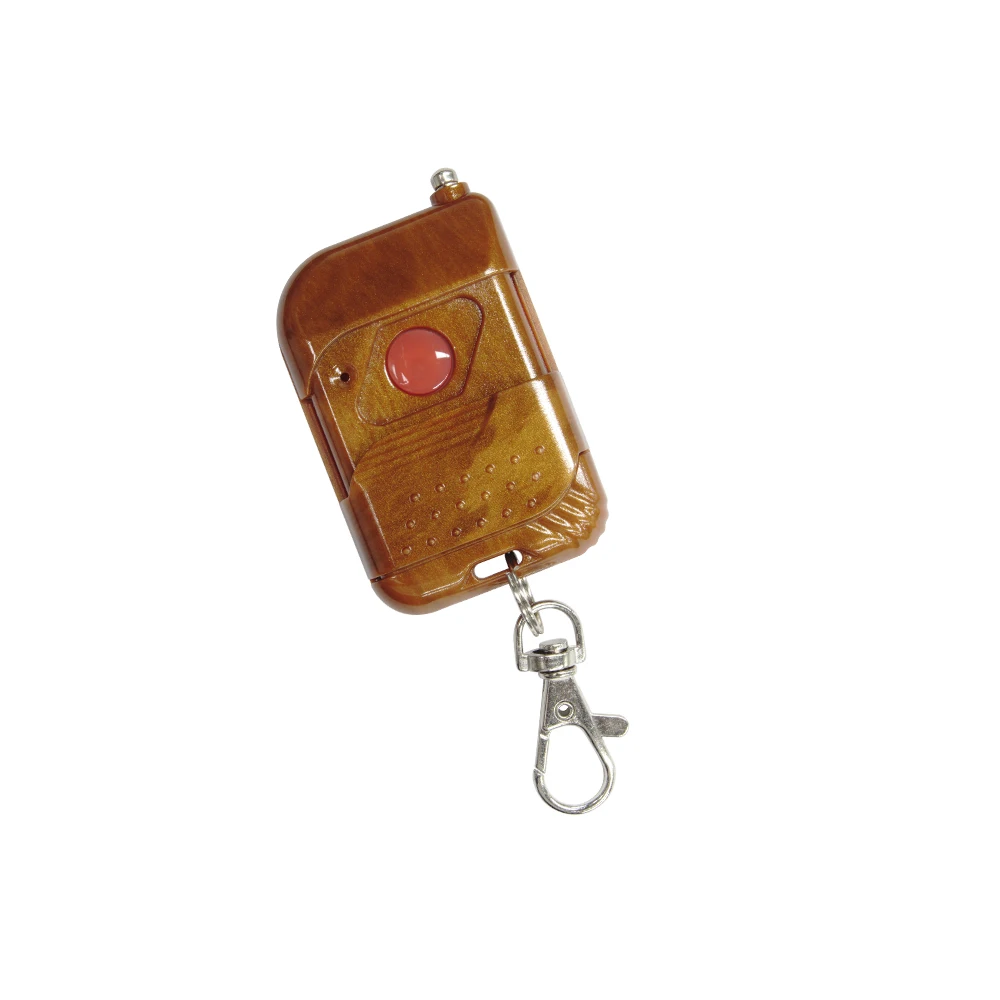

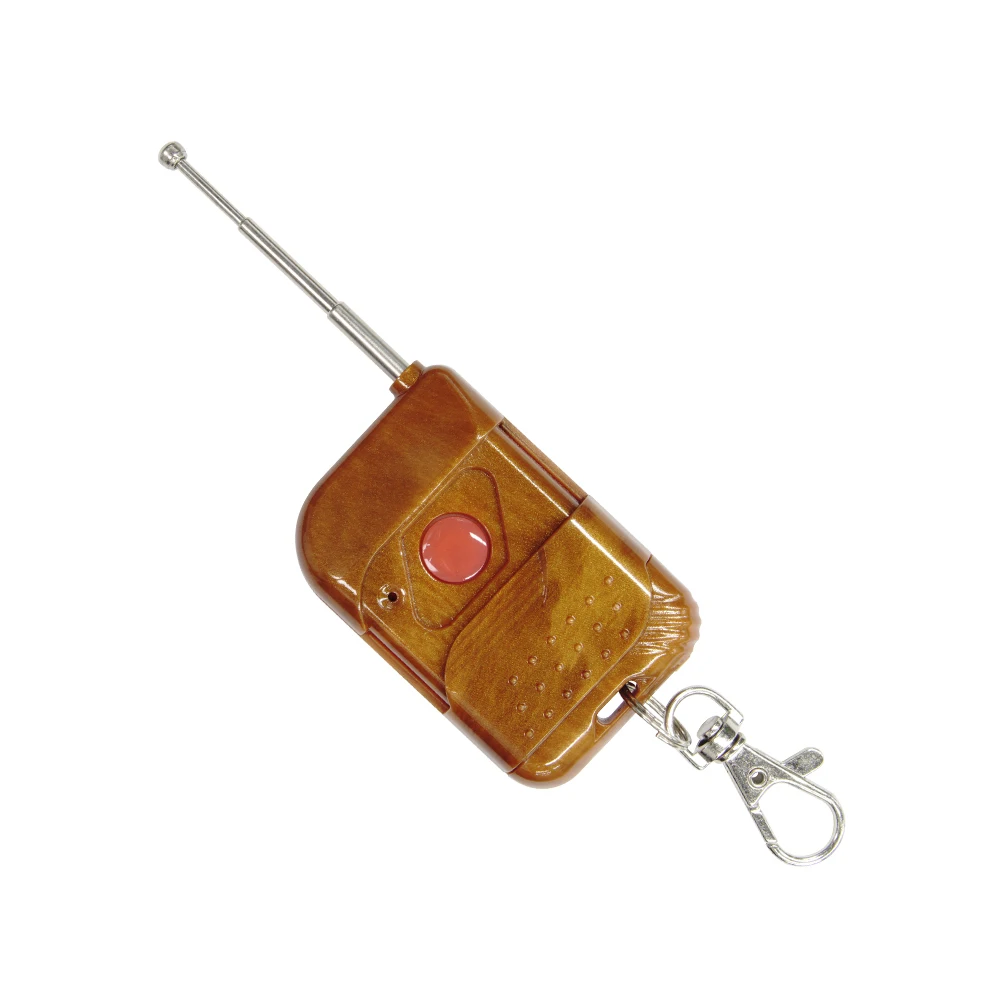

Характеристики пульта дистанционного управления:

Партномер: KT11-4Рабочая частота RF: 433 МГц.Кодированная система: 1527 обучающий код.Рабочее напряжение: DC 3 V.Рабочий ток: <25 мАМощность передачи: 10 мВт.Беспроводное рабочее расстояние: 50 м (свободное пространство).Скорость передачи: 50 ~ 60 кГц.Отклонение частоты: + 0,2 МГц или-0,2 МГц.Цвет: черный.Вес посылка: 30g/1,05 oz.

Технические данные приемника:

Партномер: KR1201AВходное напряжение: 12 ВРабочий ток: 10AМаксимальная нагрузка: 110 ВтЧастота: 433 МГцПоддержка формата кодирования: EV1527Метод проводки: NC COM NOРежим работы: Мгновенный, тумблер, задержка времени фиксации (5S, 10 s, 15 s)

Схема подключения:

+ V: 12 V + вход;-V: 12 V-вход;НЕТ: выход, нормальный открытый;COM: выход, общий;NC: выход, нормальное закрытие.

Примечание: различные варианты включают различные упаковки:

Посылка 1 включает в себя:

1 * KT11-4 433 МГц пульт дистанционного управления (включая батарею)

Посылка 2 включает в себя:

1 * KR1201A-4 модуль приемника 433 МГц (включая корпус)

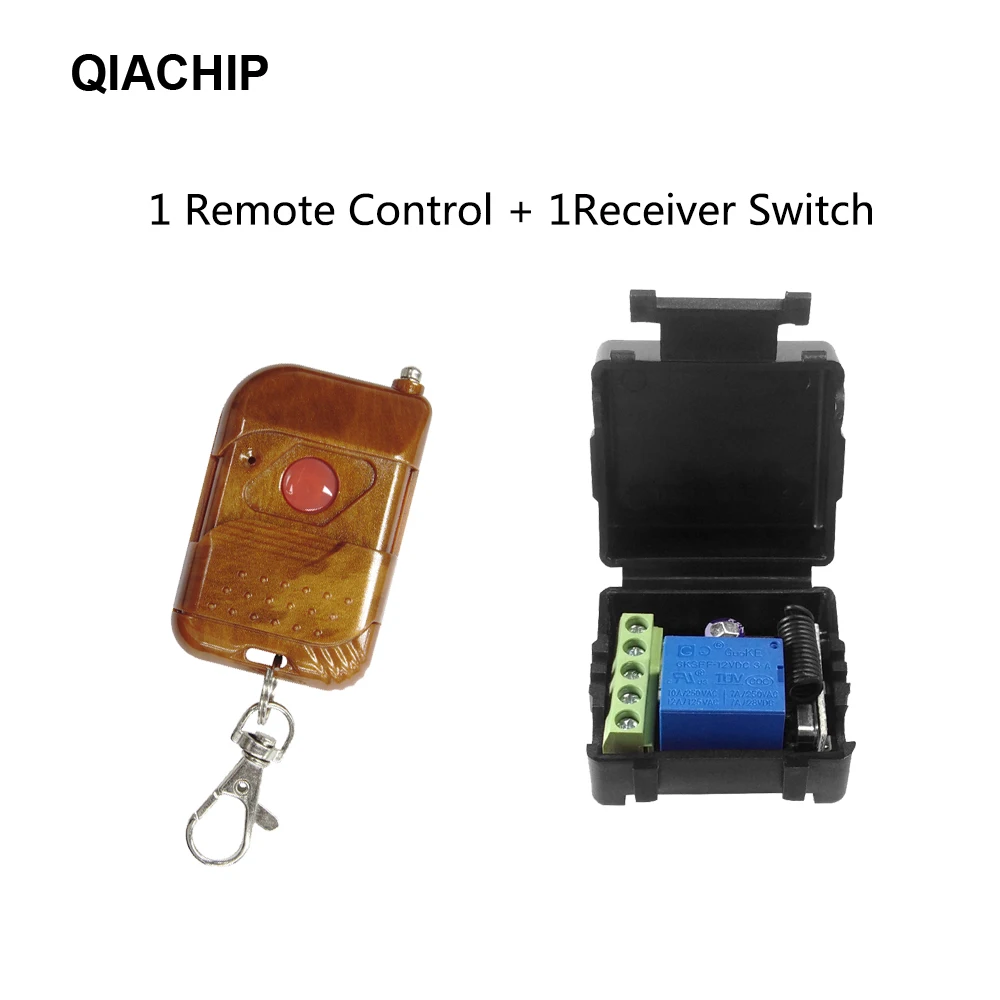

Посылка 3 включает в себя:

1 * KT11-4 433 МГц пульт дистанционного управления (включая батарею)1 * KR1201A-4 модуль приемника 433 МГц (включая корпус)

О Рабочий режим:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.Фиксация: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле разъединяется.

Изучение кода :( мгновенный)

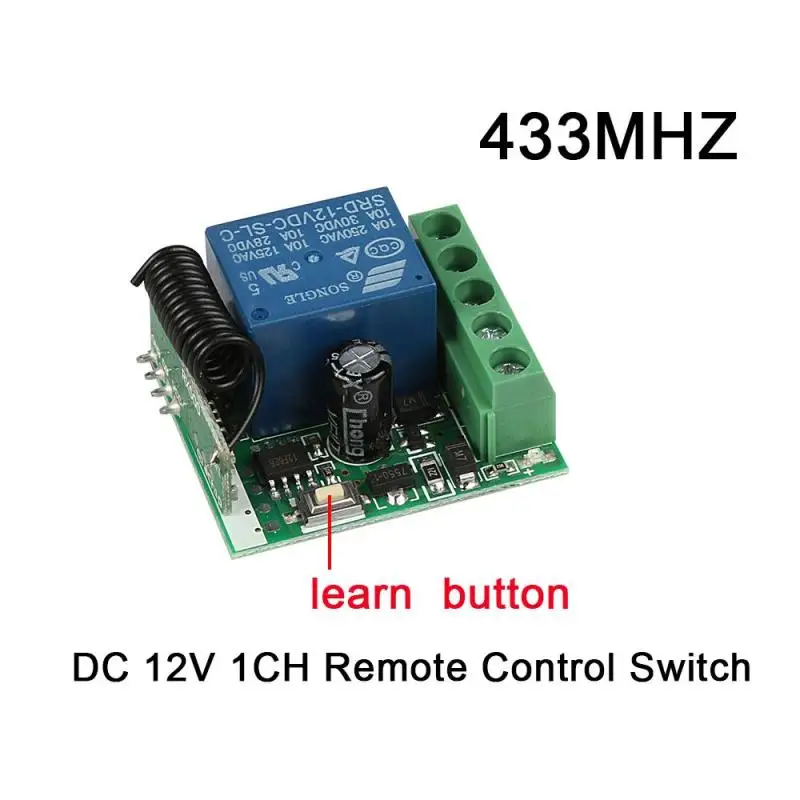

Нажмите клавишу обучения на приемнике один раз, он переходит в режим мгновенной настройки.Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.

Обучение коду: (переключение)

Дважды нажмите клавишу обучения на приемнике, она переходит в режим переключения.Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.

Обучение коду :( фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучения для включения, второй раз обучения для выключения.Например: Кнопка A = вкл., кнопка B = ВЫКЛ.Нажмите клавишу обучения на приемнике тройное время, он переходит в режим блокировки.Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем оторвется.Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B. Светодиодный фонарик 5 разЧерез 3 секунды светодиодный индикатор снова включится, успешно учится.A = вкл., B = ВЫКЛ.
