QIACHIP 433 МГц Универсальный беспроводной переключатель дистанционного управления DC12V 10A 1CH модуль приемника+ 4 шт. передатчик 433 МГц пульт дистанционного управления s

Описание

433 МГц Универсальный беспроводной пульт дистанционного управления Переключатель DC12V 10A 1CH релейный модуль приемника с 4 шт. Радиочастотный пульт 433 МГц передатчик с 4 кнопками Интеллектуальный код обучения

Пожалуйста, посмотрите здесь.:

Этот пульт дистанционного управления поддерживает только код обучения (1527) приемника

Совместимость с пультом дистанционного управления с помощью этих чипов:

PT1527, EV1527, SCT527, HS1527, SCL1527, FP1527, EV1527

Не используйте этот пульт дистанционного управления для клонирования других пультов дистанционного управления,

Вы потеряете встроенную кодировку 1527.

Если вам нужен удаленный Дубликатор, пожалуйста, перейдите на следующие ссылки продукта: Https://www.aliexpress.com/store/product/433-Duplicator-Copy-433-92-Mhz-CAME-remote-control-TOP432EV-TOP432NA-TOP432S-With-Battery-For-Universal/2138259_32747692124.html?spm=2114.12010608.0.0.DgYDBkhttps://www.aliexpress.com/store/product/433-Duplicator-Copy-433-92-Mhz-CAME-remote-control-TOP432EV-TOP432NA-TOP432S-With-Battery-For-Universal/2138259_32747692124.html?spm=2114.12010608.0.0.DgYDBk

Посылка включает в себя:

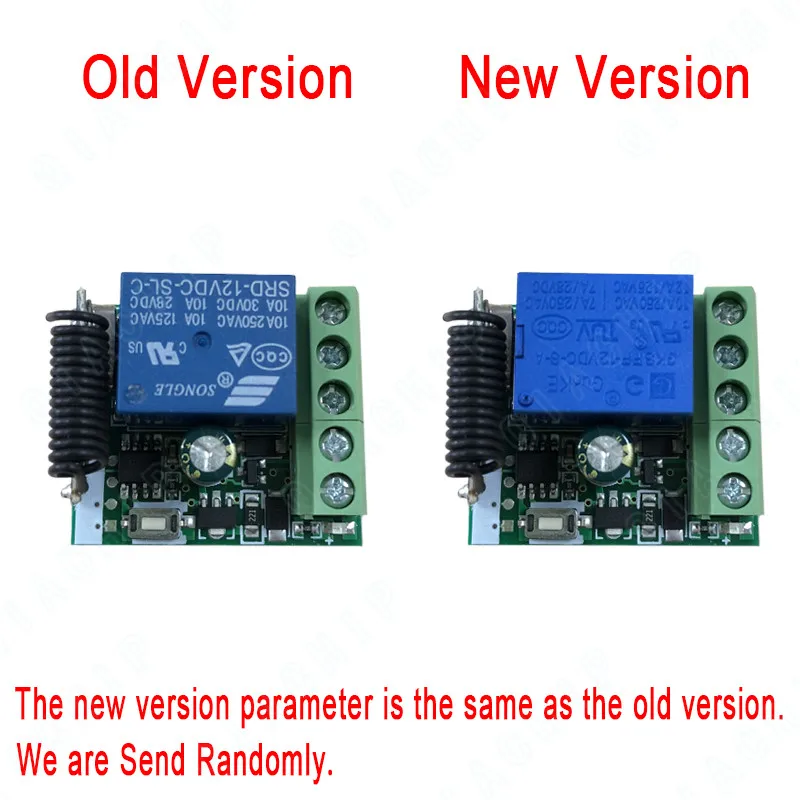

Модуль приемника (KR1201A-4 ) * 1 шт. ( Включает в себя в виде ракушки )

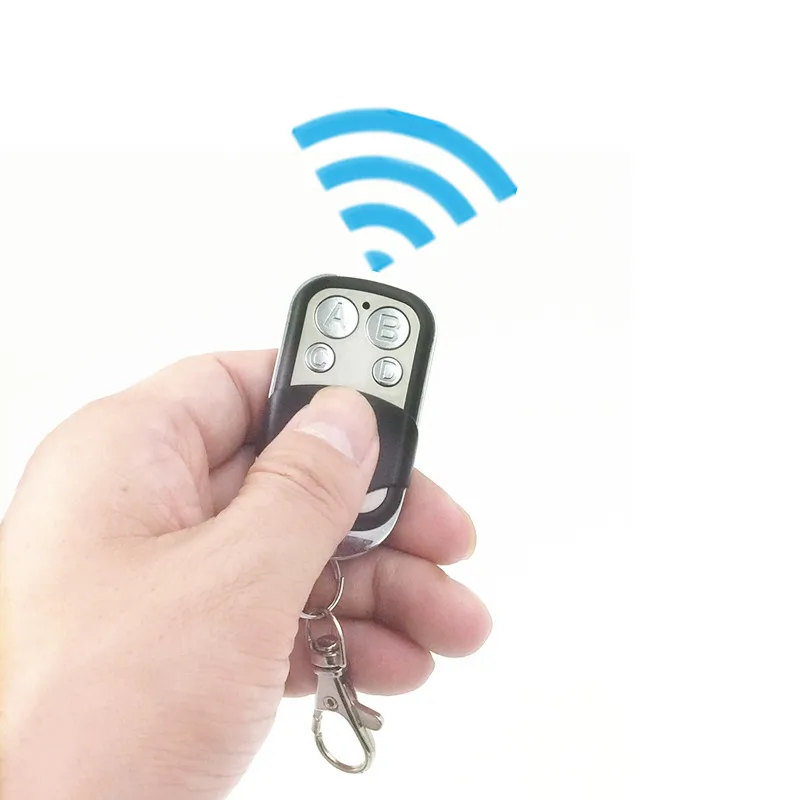

Пульт дистанционного управления Управление * 4 шт. (включая батарею )

QIACHIP 433 МГц Универсальный беспроводной переключатель дистанционного управления DC12V 10A 1CH модуль приемника+ 4 шт. передатчик 433 МГц пульт дистанционного управления s

Технические данные:

Входная мощность: DC10V-14V

Ток в режиме ожидания: <5ма

Частота RF: 315 м или 433 м

РЧ режим работы: супергетеродинный

Чувствительность приема:> 97dbm

Расстояние передачи:> 100 м (открытое пространство)

Режим декодирования: Программное обеспечение MCU декодирование

Удаленное Хранение: 50 шт.

Поддержка удаленного типа: код обучения, фиксированный код (код прокатки может быть разработан)

Режим работы: Мгновенный, тумблер, задержка времени фиксации (5s, 10 s, 15 s)

Тип проводки: фиксированный терминал

Выходной терминал: нет, NC, COM

Размер печатной платы: 35*30*18 мм (Д, Ш, в)

Схема 1:

+ V: 12 V + вход;

-V: 12 V-вход;

НЕТ: выход, нормальный открытый;

COM: выход, общий;

NC: выход, нормальный близкий;

О Рабочий режим:

Мгновенного действия:Нажмите на кнопку дистанционного управления, реле подключается, отпустите дистанционную кнопку, реле СОП-подключается.

Переключения:Нажмите, как только дистанционная кнопка, реле подключается, нажмите дважды удаленную кнопку, реле СОП-подключается.

Фиксации:Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле СОП-подключения.

Тием задержки режим:Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10 s или 15 s, реле отключается автоматически.

Очистка кода:

Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.

После очистки кода, весь пульт дистанционного управления больше не может работать.

Обучение коду: (мгновенный)

Нажмите клавишу обучения на приемнике один раз, он входит в мгновенный режим настройки.

Подождите немного, светодиодный будет выключен, он входит в обучающее состояние.

Нажмите кнопку дистанционного управления, светодиодный индикатор на приемной плате будет мигать, а затем выключаться.

Через 3 секунды светодиодный индикатор снова включится, успешно обучаясь.

Обучение коду: (тумблер)

Нажмите кнопку обучения на приемнике дважды, он входит в режим переключения

Подождите немного, светодиодный будет выключен, он входит в обучающее состояние.

Через 3 секунды светодиодный индикатор снова включится, успешно обучаясь.

Обучение коду: (фиксация)

Примечание: Когда вы выбираете режим фиксации, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две различные кнопки, первый раз, когда мы усвоили «ON», во второй раз узнать "ВЫКЛ".

Например: Кнопка A = ВКЛ, кнопка B = ВЫКЛ

Нажмите клавишу обучения на приемнике тройное время, он поставляется в режиме блокировки.

Подождите немного, светодиодный индикатор на приемной плате будет мигать, а затем выключаться.

Нажмите на кнопку дистанционного управления A.

Светодиодный фонарик 5 раз.

Нажмите кнопку дистанционного управления B.

Светодиодная вспышка 5 раз.

Через 3 секунды светодиодный индикатор снова включится, успешно обучаясь.

A = ВКЛ, B = ВЫКЛ.

Обучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед время, время работы в течение 5 секунд.

Нажмите клавишу обучения на приемнике в пятое время, время задержки в течение 10 секунд.

Нажмите клавишу обучения на приемнике в шестом времени, время задержки в течение 15 секунд.

Светодиодный индикатор будет выключен.

Нажмите кнопку дистанционного управления, светодиодный мигает и выключается.

Через 3 секунды светодиодный индикатор снова включится, успешно обучаясь.

Примечание: система может хранить 50 шт. пультов, если пульт дистанционного управления получит более 50 шт., исходный пульт дистанционного управления будет потерян.
