Описание

PWM импульсный генератор частоты рабочий цикл регулируемый модуль сигнал квадратной волны

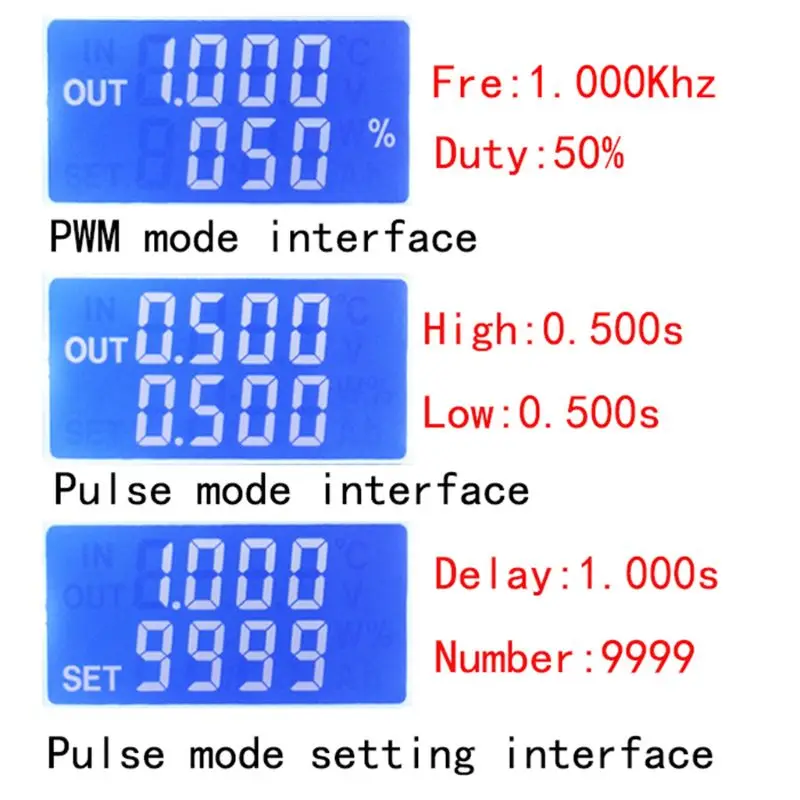

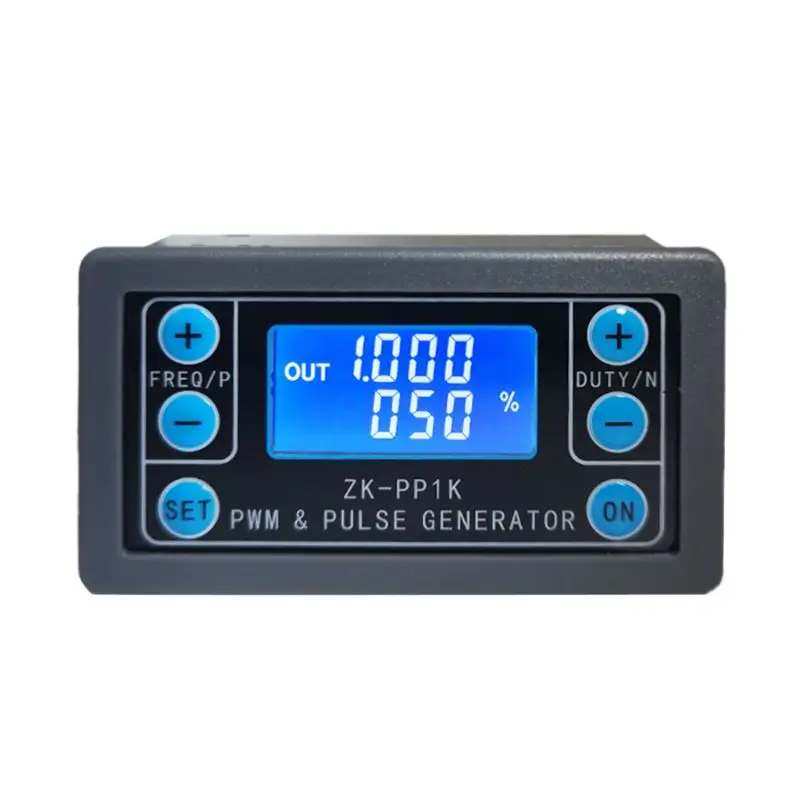

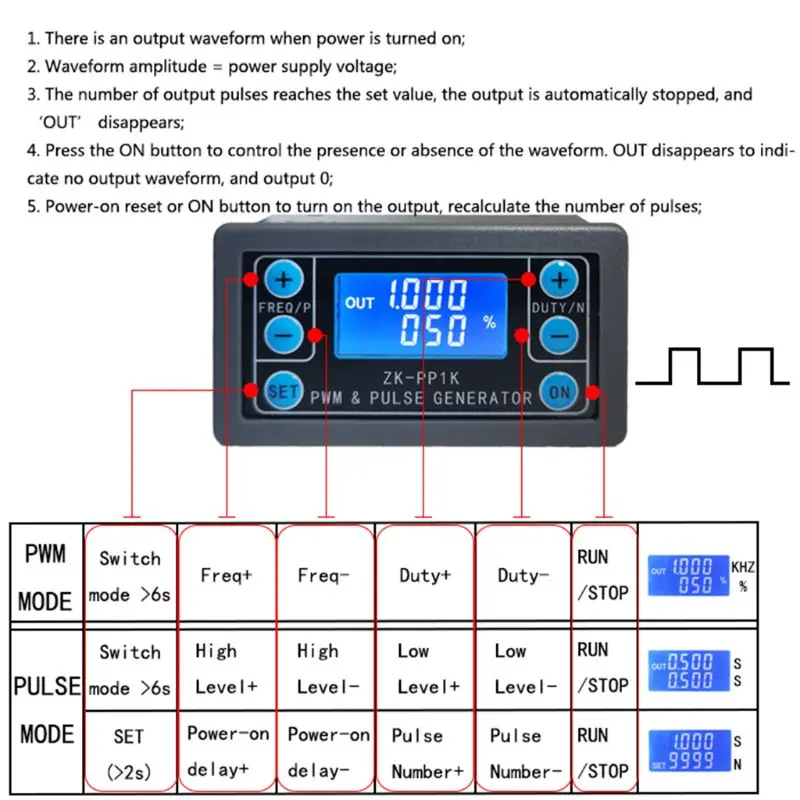

ZK-PP1K PWM импульсная Частота Рабочий цикл регулируемый модуль прямоугольная волна функция генератора сигналов Описание: 1. Pwm генератор сигналов, генератор прямоугольных волн 2. Используется для генерации прямоугольного волнового сигнала, который поставляется к мотору постоянного тока или шаговому двигателю; шаговый двигатель, серводвигатель, Электрический захват, рука робота 3. Комбинируйте драйвер для осуществления регулировки яркости, регулирования скорости, управления электромагнитным клапаном и т. д. однако, нет возможности напрямую управлять нагрузками, такими как электрические огни, двигатели и электромагнитные клапаны Особенности: 1. Можно выбрать два режима: PWM mode-частота (непрерывная), рабочий цикл. Обратите внимание, что количество импульсов нельзя установить в этом режиме, и пульс всегда излучается; Импульсный режим-время положительной ширины импульса, время отрицательной ширины импульса, время отложенного старта и Регулируемое количество импульсов. 2 с кнопкой Пуск-стоп, внешний переключатель может также использоваться для управления выходным сигналом ВКЛ/ВЫКЛ. 3. Широкий вход напряжения 3,3-30 в, с защитой от обратного хода, 5,08 мм Клеммная проводка Технические параметры: Рабочее напряжение: 3,3 ~ 30 В, с защитой от обратного хода Частотный диапазон: 1 Гц ~ 150 кГц, точность около 1% Диапазон рабочего цикла: 0-100%, 1% шаговый Количество импульсов: 1-9999 или бесконечное (дисплей '----' означает бесконечность) Время задержки на выходе: 0,000 s-9999 s, минимальный может быть установлен 1 мс Положительная и отрицательная ширина импульса Длина: 0,000 s-9999 s, минимальный может быть установлен 1 мс Грузоподъемность сигнала: менее 30 мА Амплитуда выходного сигнала: амплитуда равна напряжению питания Размер продукта: 79 мм * 43 мм * 30 мм Вес продукта: 40 г Упаковка: Антистатический мешок Описание: PWM режим (дисплей имеет «%» для PWM режима) Заводской режим по умолчанию PWM режим, FREQ + и FREQ-key установить частоту, DUTY + и DUTY-кнопка установить рабочий цикл; Короткое нажатие на кнопку управления выходной сигнал или стоп, стоп-выход равен 0, на экране отображается отметка «OUT», так как есть выход, в противном случае он останавливает выход; Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%. Если вы хотите переключиться в импульсный режим, нажмите кнопку SET (более 6 секунд), не отпустите, вы увидите изменение экрана, «%» исчезает, это импульсный режим. Импульсный режим (нет "%" на правой стороне дисплея Есть импульсный режим) Линия над ЖК-экраном отображает время положительной ширины импульса. Кнопки P + и P задают параметр. Линия под ЖК-экраном отображает время отрицательной ширины импульса. Кнопки N + и N задают параметр. Нажмите кнопку ВКЛ для управления выходом сигнала или остановкой. Когда выход остановлен, выход равен 0. Экран отображает «выход», иначе он останавливает выход; Заводская положительная ширина импульса по умолчанию составляет 0,5 секунд, а отрицательная ширина импульса-0,5 секунд. Настройка количества импульсов и времени задержки-в импульсном режиме нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, экран отображает набор, он будет выключен и очищен после входа; P + и p-кнопки устанавливают время задержки, N + и n-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию составляет 0 секунд, количество импульсов бесконечное (дисплей ----); затем нажмите кнопку SET 2 в секундах, он автоматически вернется к интерфейсу pulse, нажмите кнопку ON, После времени установки задержки, начните выдавать установленное количество импульсов. Если количество импульсов будет отправлено, он автоматически выпустит 0. Если период не будет отправлен, нажатие кнопки вкл выключится. Выходной Пульс выключается и очищается, и установленное количество импульсов выдается каждый раз при запуске. После отправки количества импульсов дисплей «out'» автоматически исчезает. Применение Управление примеры Выход ШИМ 20 кГц, рабочий цикл 60%: выберите режим ШИМ, частота установлена на 20,00, а коэффициент работы установлен на 060%. Выход включается в течение 0,6 секунд и выключается в течение 0,2 секунд. Бесконечная петля: Выберите импульсный режим, положительная ширина импульса установлена на 0,600, отрицательная ширина импульса установлена на 0,200, время задержки устанавливается на 0,000, и количество импульсов устанавливается в ----. Включите или нажмите кнопку Пуск, задержка 5 секунд, затем выход включается в течение 0,6 секунд, выключается 0,2 секунд, бесконечная петля: Выберите импульсный режим, ширина положительного импульса равна 0,600, ширина отрицательного импульса равна 0,200, Задержка Время устанавливается в 5,000, а количество импульсов-в ----. Включение или нажатие кнопки пуска, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс импульсный 100: Выберите импульсный режим, положительная ширина импульса установлена на 0,010, ширина отрицательного импульса равна 0,010, время задержки-5,000, а количество импульсов-0100. Задержка включения в течение 10 секунд, затем постоянный выходной сигнал: Выберите импульсный режим, положительная ширина импульса установлена на число больше 0, отрицательная ширина импульса установлена на 0, время задержки составляет 10,00 секунд, а количество импульсов бесконечное. (----). Другие приложения могут изучить или проконсультироваться со службой поддержки клиентов Все параметры настройки не теряются при выключении. Посылка включает в себя: 1 * ШИМ импульсный генератор PWM импульсный генератор частоты рабочий цикл регулируемый модуль сигнал квадратной волны
