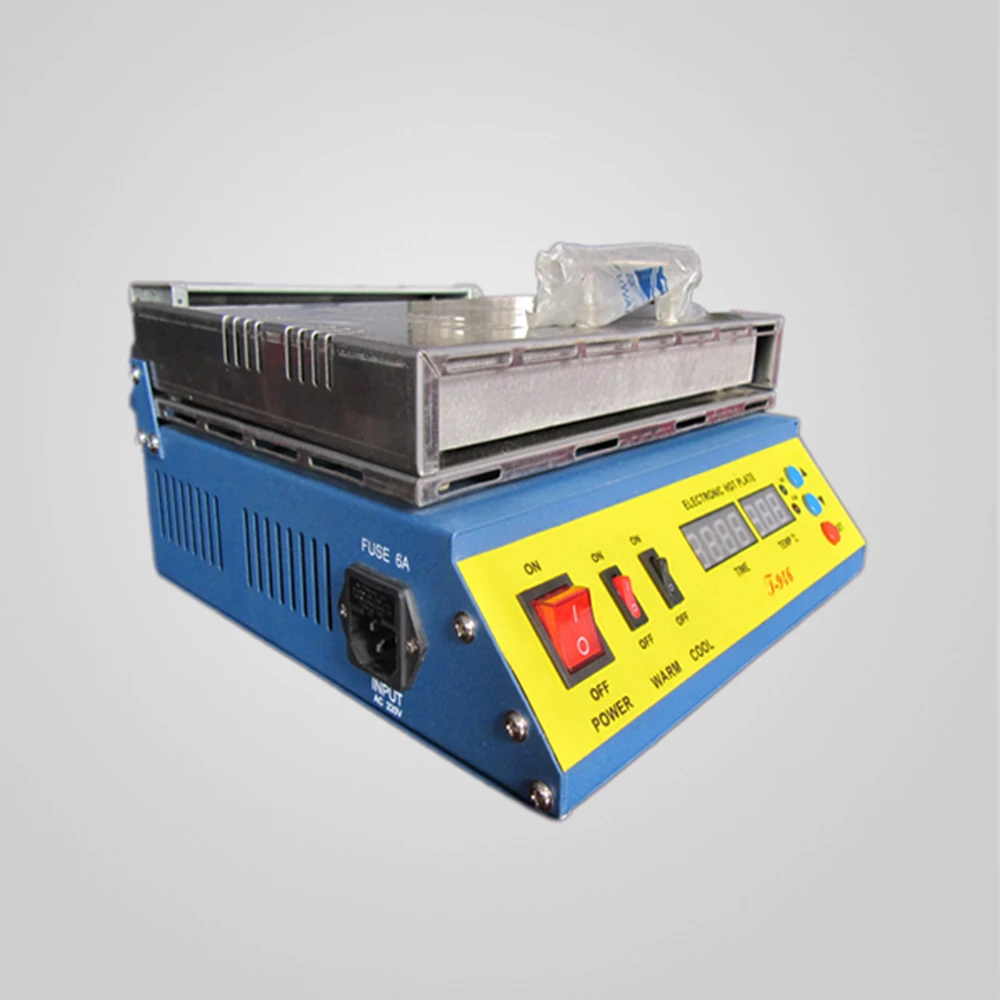

PUHUI T-946110V/220 V микрокомпьютер управления нагревательного элемента нагревательная плита PCB Подогреватель Подогрева 180 мм X 240 мм 800W

Описание

Особенности

1. Эта машина принимает мастер MCU с отличной производительностью, высокой скоростью и стабильностью, с передовым PID интеллектуальным контролем температуры нагрева технологии и передовой технологии измерения температуры, точный контроль температуры и точное измерение температуры.

2. Уникальная функция коррекции комнатной температуры для улучшения качества и точности измерения температуры.

3. Параметров в автоматическом режиме функция памяти, прозрачный параметр настройки экономит процесс, что упрощает работу.

4. Интеллектуальная функция обнаружения неисправностей, простые неисправности можно легко устранить, экономя время и эффективность, обеспечивая стабильность и надежность использования.

5. Оснащен двумя режимами работы, режимом синхронизации и непрерывным режимом, для удовлетворения различных потребностей пользователя

6, используя импортный высококачественный тиристор, с Бесконтактным Переключателем, быстрым откликом, точным управлением, без шума, низкое энергопотребление и другие преимущества.

7, выбор высококачественных алюминиевых материалов, использование интегрированной технологии формования и сложных технологий обработки из нагревательной пластины, с высокой теплопроводностью, быстрым нагревом, равномерным нагревом, высокая температура не деформируется и т. Д.

8. Нижний метод нагрева особенно подходит для сварки и ремонта алюминиевых подложек лампы бисер в светодиодный промышленности. Он может эффективно избежать высоких температур повреждения ламп в соответствии с традиционным методом сварки и значительно продлить срок службы ламп.

9. широкий диапазон контроля температуры, подходит для предварительного нагрева, сварки, ремонта этилированных и свинцовых печатных плат в любой электронной промышленности, постоянного нагрева температуры герметизации и дозирования, предварительного нагрева сердечников пресс-формы на заводах, постоянная температура нагрева различных отраслей промышленности в индустрии, выпечки образцов, для сушки и других испытаний температуры.

10. Гуманизированный интерфейс взаимодействия человека и компьютера дизайн, отличные Кнопка опытом работы, простота в использовании, после того, как простое обучение, вы можете полностью понять метод работы машины.

Основные параметры

Размер рабочего стола 267 мм × 320 мм

Номинальное напряжение и частота AC220-230v/AC110V 60/50 Гц

800 W

Нагревательная пластина Размер нагрева 180 мм × 240 мм

Нагревательная пластина с регулировкой температуры 0-450 ℃

Оборудованный

T-946 Распайка нагревательный стол корпус 1

Мощность шнур-1 шт.

Страхование трубки 1

Руководство пользователя-1 шт.

Вентилятор поперечного потока 1

Инструкция по применению

※ Эта машина имеет два режима работы: режим синхронизации и непрерывный режим.

① Режим таймера устанавливает время нагрева для пользователя. Когда время истекло, машина автоматически перестанет нагреваться и подаст сигнал тревоги. Непрерывный режим там, где машина всегда

В постоянная температура нагрева, пользователь должен выключите нагревательный переключатель, чтобы остановить нагревание.

② Настройка и преобразование двух рабочих режимов. Зеленый индикатор-это индикатор состояния рабочего режима. Зеленый индикатор светильник включается, когда машина включена. Пресс набор кнопку один раз.

Зеленый индикатор выключен, нажмите кнопку SET еще трижды и индикатор светится зеленым снова. Этот цикл.

Когда зеленый индикатор выключен, включите переключатель нагрева (теплый), машина будет работать в режиме синхронизации; когда зеленый индикатор включен, включите переключатель нагрева (теплый), машина будет работать в непрерывном режиме.

※ Цифровая регулировка машины осуществляется нажатием кнопки "▲" вверх и "▼" вниз. Нажмите один раз, значение изменяется на одну единицу; Длительное нажатие

Быстро поднимается или опускается.

※ Машина должна быть предварительно перед нормальную работу, а затем использовать после того, как температура нагревательной плиты постоянна и форма.

1. Основными операциями

Подходит для: ① проверьте, правильно ли шнур питания подключен перед запуском.

② Включите главный выключатель питания и нажмите клавишу SET для входа в интерфейс настройки параметров.

③ Установите длительность времени нагрева (эта длительность времени действительна только при работе машины в режиме синхронизации. Если машина работает в режиме непрерывной работы, вы можете нажать кнопку SET в два раза подряд

Пропустить этот параметр) Пресс "▲" и "▼" ключи для настройки минут до нужного значения (диапазон регулировки 0-99 минут). Пресс набор ключ, чтобы переключиться на Настройка секунд.

Отрегулируйте секунды до нужного значения (диапазон регулировки: 0-59 секунд).

④ Установка рабочей температуры нагревательной пластины

После завершения настройки времени нажмите кнопку SET еще раз, чтобы перейти к настройке температуры. В настоящее время, часы цифровая трубка отображает S характер.

Нажмите кнопки вверх и вниз, чтобы настроить значение в области отображения температуры до нужного значения (диапазон регулировки: 0-450 °C).

⑤ Установить режим работы и начать нагрев

Синхронизации режим работы: Пресс набор ключ несколько раз до тех пор, пока индикатор зеленого цвета светильник выключен, включите выключатель отопления (теплый), и начать нагрев. Красный светильник

При освещении цифровая трубка начинает синхронизацию. Непрерывное рабочее состояние: нажмите клавишу набора несколько раз до тех пор, пока индикатор зеленого цвета светильник включен, включите вакуумный переключатель, теплая,

Начать нагрев. Красный индикатор светильник включен, и цифровая трубка запускает время.

⑥ Остановка нагрева

В тех случаях, когда нагрев будет завершен, выключите нагревательный переключатель (теплый), красный индикатор светильник гаснет, и нагревательная пластина прекращает нагрев (в том случае, если машина работает в режим синхронизации, время до времени,

Машина автоматически останавливает нагрев, цифровая трубка останавливает синхронизацию, и звуковой сигнал дважды.)

⑦Cooling (опционально)

Включите переключатель охлаждения (COOL), вентилятор перекрестного потока начинает работать, и после того, как температура нагревательной пластины опускается до нормальной температуры, выключите переключатель охлаждения (COOL).

⑧Power отказ

Выключите главный выключатель питания (питание) и отключите шнур питания.

2. Удаление SMD

① В соответствии с размером печатной платы и требованиями к сварочному процессе установите режим работы данной машины и температуру на выходе нагревательной платы.

② Включить нагрев переключатель (теплый) нагревательная пластина начинает работать, а также дисплей температура поднимается. После того, как отображается температура достигает установленного значения, подождите минутку, чтобы сделать поверхность температура нагревательной плиты более однородными.

③ Поместите PCB SMD компонентов, которые должны быть удалены на нагревательного элемента. После того, как припой на печатной плате расплавится, удалите SMD пинцетом или вакуумной присоской.

④ После завершения работы Отодвиньте печатную плату от нагревательной платы, выключите нагревательный переключатель (теплый) и выключите главный выключатель питания.

3. Управление сварки SMD

① В соответствии с размером печатной платы и требованиями сварочного процесса, установите Рабочий режим машины и выходную температуру нагревательной платы (рекомендуется установить время нагрева, по опыту, установите время синхронизации, чтобы эффективно предотвратить перегрев платы PCB)

② Включите переключатель нагрева (теплый), нагревательная пластина начинает работать, и температура дисплея поднимается. После того, как отображаемая температура достигает заданного значения, подождите немного, чтобы сделать температуру поверхности нагревательной пластины более равномерной.

③ Поместите печатную плату вместе с устройством SMD, установленным на нагревательной плате.

④ Как только время синхронизации истекает, нагревательная пластина перестанет нагреваться. На данный момент, проверьте, правильно ли паяльной пасты полностью плавится. Если для нанесения паяльной пасты на печатные платы полностью не расплавится, скорректировать сроки надлежащим образом.

В то же время, продолжайте нагревание. После нанесения паяльной пасты на печатные платы полностью плавится, аккуратно перемещайте PCB от нагревательного элемента. Дайте паяльной пасте остыть и затвердевать и завершить сварочные работы.

⑤ Каждый раз выключаем и включаем нагревательный переключатель (теплый). По умолчанию, параметры, установленные в прошлый раз используются для сварки следующий печатной платы.

⑥ После завершения сварки выключите нагревательный переключатель (теплый) и выключите главный выключатель питания.

Меры предосторожности

1, высокая рабочая температура, обратите внимание на безопасность, остерегайтесь ожогов.

2. Держите нагревательную пластину чистой и регулярно чистите ее абсолютным спиртом

3. В тех случаях, когда олова шлак находится на нагревательного элемента, пусть олова шлак быть удалена в жидком положении (не царапают его с ножом для резки бумаги или металлические столовые приборы для того, чтобы избежать царапин на нагревательного элемента).

4. Если на нагревательной пластине есть поток, выключите главный выключатель питания. При нормальной температуре машины распылите соответствующее количество чистящего средства на нагревательную пластину. После растворения остатка аккуратно протрите его мягкой тканью. Наконец, используйте мягкую ткань, чтобы впитать необходимое количество абсолютного спирта, чтобы протереть поверхность нагревательной пластины.

5. Если он не используется в течение длительного времени, мощность должна быть отключена, чтобы продлить срок службы продукта.
