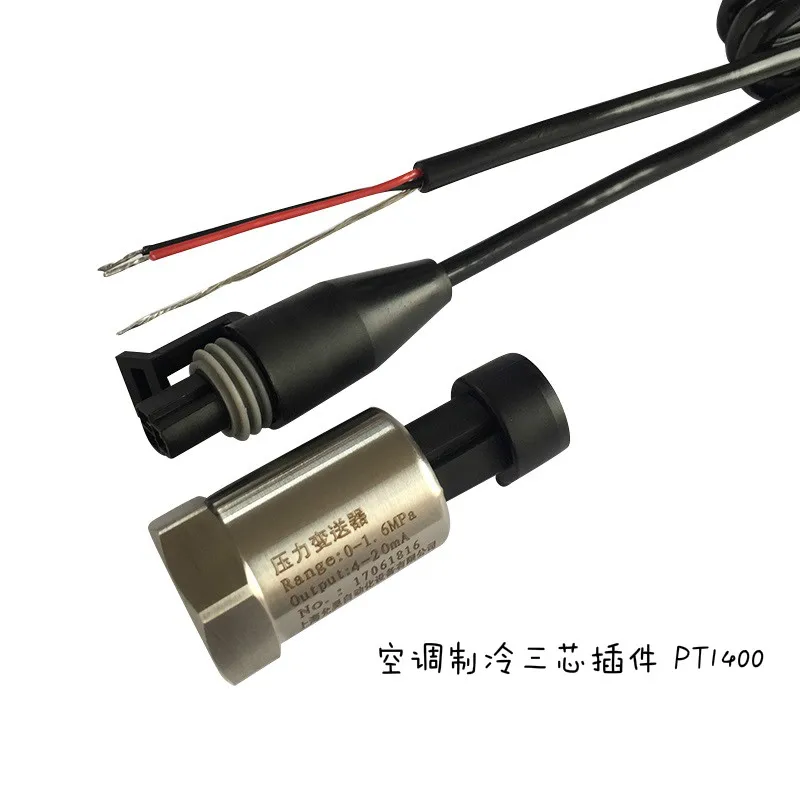

PT1400 кондиционирование воздуха Охлаждение Давление Сенсор Transmitter-1-16BAR 0-5V 0,5-4,5 V 4-20mA

Type1: 4-20mA

Type2: 0-5 V

Type3: 0,5-4,5 V

Type4: для детей от 1 года до 5 лет V

Применимые поля

В основном используется для кондиционирования воздуха и охлаждения, холодильных установок и других полей.

Производительность параметр

Диапазон давления:-0,1 ~ 5 МПа опционально

Выходной сигнал: 4-20мА, 0-5В, 1-5В, 0. 5-4,5 в

Технологические соединения: 7/16 с внутренней резьбой thimble

Источник питания: 9-36VDC (Стандартный источник питания 24 V), 5VDC

Уровень точности: 0.5% FS (стандарт)

Средняя температура:-40-85 ℃

Температура окружающей среды:-40-85 ℃

Уровень защиты: IP65

Безопасность перегрузки: 150%

Ограниченная перегрузка: 200%

Температура: 0.02% FS/℃

Долгосрочная стабильность: 0.2% FS/год

Введение в проводки

4-20macurrise Выходная схема проводки (двухпроводная система)

0-5 V, 0. 5-4,5 V, 1-5 V схема выходного напряжения (трехпроводная система)

Измерения чертежа

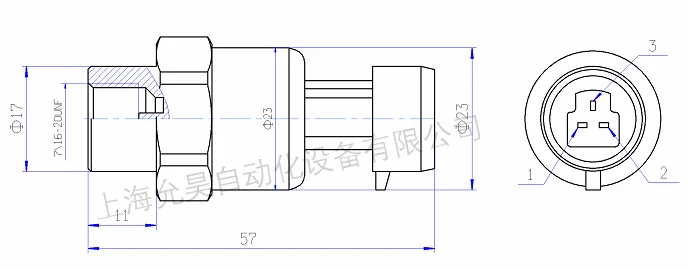

Схема размеров внешнего вида из латуни:

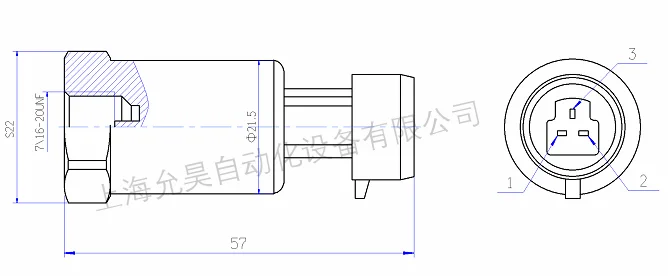

Схема размеров внешнего вида из нержавеющей стали:
