Описание
Тип 1: термопара PT100 J, ± 20 мА
Type2: PT100 регулятор температуры с термопарным J 4 ~ 20mA
Тип 3: PT100 Термопара J, ± 15 мВ
Тип 4: термопара PT100 J, ± 100мв
Тип 5: термопара PT100 J, ± 1 в
MB8ART 8-канальный Высокоточный смешанных сигналов модуль сбора, который может собрать аналоговый (± 20mA, 4-20mA, ± 15mV, ± 100mV, ± 1 V), 8 типов термопар (J/K/T/E/R/S/B/N), 2 вида платиновых резисторов (PT100, PT1000, CU50, CU100) и другие сигналы, и может свободно комбинироваться для каждого типа сигнала входного канала. Собранные данные аналогового сигнала выводятся через изолированный интерфейс RS485; модуль использует Modbus-RTU связь, которая может быть адаптирована к ПЛК, DCS, и различные конфигурации программного обеспечения.
Входной сигнал, процессор, вход питания и RS485 электрические сигналы связи изолированы друг от друга, эффективно подавляя различные типы помех последовательного и общего режима, обеспечивая точность данных, а также обеспечение надежной работы модуля.
Модуль MB8ART в основном используется в применениях, где происходит накопление температуры и несколько типов аналоговых входных сигналов. Может широко использоваться в плавке железа и стали, термической обработке металла, химической промышленности, металлургии, обработки стекла, контроля температуры впрыска, табака, медицины, оборудования автоматизации и так далее.
Особенности
8 смешанных входов сигнала (термопара, Платиновое сопротивление и аналоговый), вы можете установить Тип входного сигнала канала в соответствии с вашими потребностями.
Термопара, тепловое сопротивление и вход 4-20 мА имеют функцию обнаружения отключения, которая удобна для отладки и обслуживания на месте.
Полностью дифференциальный вход, и каждый канал изолирован друг от друга.
Высокоточный приема сигнала: принимает высокой точности 24 бит AD и ссылка на напряжение, и ссылка на напряжение температурный коэффициент 10PPM/℃.
Независимая высокоточная Компенсация холодного соединения, точность ± 0,5 ℃.
Безопасность: Получение сигнала, выход сигнала, источник питания, RS485 электрические сигналы связи изолированы друг от друга.
Он принимает стандартный протокол Modbus-RTU, а выходной интерфейс сигнала связи RS485 принимает двойную защиту от перенапряжения и перегрузки по току.
Тип входного сигнала и формат связи могут быть установлены программным обеспечением.
Защита от полярности и перенапряжения.
Параметры:
AI входного сигнала:
1. Входные каналы: 8 дифференциальных входов, каналы изолированы друг от друга
2. Напряжение изоляции от канала к каналу: 300 В
3. Тип входного сигнала:
8 типов термопар (J, K, T, E, красные/зеленые/голубые/желтые/S, B, N)
4 типа теплового сопротивления (PT100, PT1000, CU50, CU100)
2 типа входного тока (± 20 мА, 4 ~ 20 мА)
3 типа входного напряжения (± 15 мВ, ± 100 мВ, ± 1 В)
4. Метод настройки: через Настройку программного обеспечения, текущий вход также должен Короткий Джемпер на печатной плате
5. Цикл сканирования: 8 каналов собираются каждые 500 мс.
6. Разрешение AD: 24 бит.
7. Схема сбора сигнала и входное напряжение изоляции: 1000 в
RS485 коммуникационная мощность:
1. Протокол связи: Стандартный MODBUS-RTU.
2. Расстояние связи: @ 9600bps 1200 метров.
3. Коммуникационная среда: обычная витая пара, 0,5 мм2 или более.
4. Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает двойную защиту от перенапряжения и перегрузки по току.
5. Скорость передачи: 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps
57600bps, 115200bps.
6. Контрольная цифра: Нет паритета, даже паритета, нечетного паритета.
7. Биты данных и стоп-биты: 8 бит данных и 1 стоп-бит. Эти два параметра не регулируются.
8. Входная мощность и защита от изоляции цепи RS485: 1000 В.
9. Метод настройки: адрес модуля, скорость передачи и ЧЕТНОСТЬ могут быть установлены программным обеспечением.
Размер модуля
1. Индивидуальный Размер модуля: l104мм * h72мм * h26мм
2. Размер коробки с клеммами и рельсами: L124 мм * w72мм * h45мм
Способ установки: стандартная установка на din-рейку 35 мм
Рабочая среда:
1. Температура:-10 ~ + 55 ℃
2. Влажность: от 35 до 85% (без конденсации)
Рабочая мощность:
1. Напряжение питания: 10 В до 30 в широкий диапазон питания, с защитой от полярности
2. Потребляемая мощность: менее 2 Вт

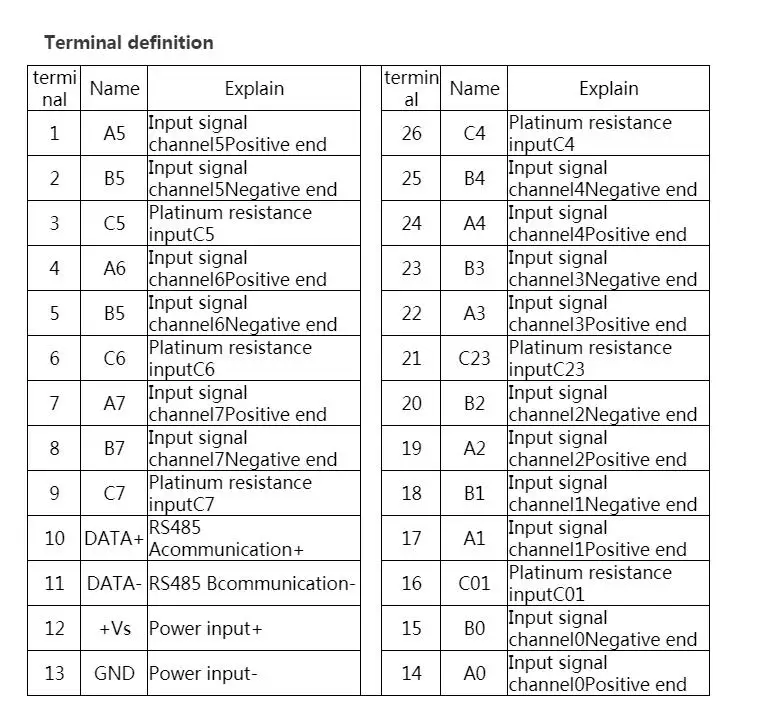

Определение терминала и индикация состояния
Модуль Описание индикатора
POW/SET; индикация рабочего состояния модуля
Горит зеленый светильник: модуль работает.
Красный светильник: модуль имеет параметры конфигурации. После отключения питания модуля снова включите питание.
TXD/RXD: индикация состояния связи
Зеленый светильник мигает: полученное сообщение данных, но данные не были возвращены.
Зеленый и красный огни мигают попеременно: модуль принимает и отправляет данные.
Зеленый светильник всегда горит: линии связи RS485, подключенные к данным + и данным-перевернуты или проводка сломана.
Описание функции переключателя сброса на правой стороне модуля
Если параметры связи (адрес модуля, скорость передачи данных, контрольная цифра) неизвестные или параметры связи установлены неправильно, связь с модулем не может быть установлена. Решение заключается в том, чтобы сбросить параметры связи; мы используем скрепке для того, чтобы держать переключателя сброса и не отпустите ее. Через 5 секунд модуль [POW/комплект] красный индикатор светильник включен, и сброса переключатель Замените лезвие. На данный момент, параметры связи сброшены. При отключении и включении питания модуля параметры связи модуля были сброшены.
Параметры связи после доставки и сброса: Адрес: 1, скорость передачи: 9600bps, бит паритета: нет.
Типичное применение Монтажная схема
Проводка термопары (J, K, T, E, R, S, B, N) и входного напряжения (± 15 мВ, ± 100 мВ, ± 1 В)
