2 заказа
1 826 руб.
Цвет:

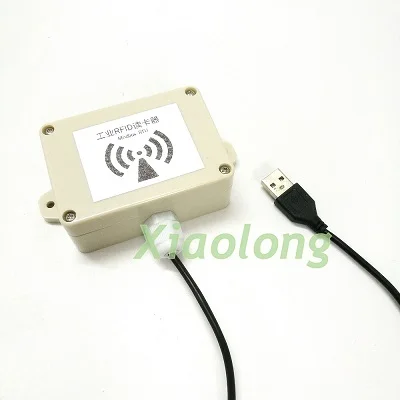

  • Протокол Modbus кардридер PLC кардридер 485 кардридер IC карта промышленного класса RFID agv сайт - Цвет: 4

Описание

1. 232
2. 485
3. Беспроводной (с приемником)
4. USB
Заводские параметры по умолчанию:
L интерфейс связи: RS485.
L Формат связи: 1 стартовый бит, 8 бит данных, без четности, 1 стоп-бит.
Скорость передачи: 9600 (Сменное программное обеспечение).
L Адрес: 1 (может быть изменен программным обеспечением).
L метод связи: хост мониторинга и устройство принимают один-к-один (или один-ко-много) мастер-slave режим запроса.
Протокол передачи данных: MODBUS-RTU

寄存器地址

(16bit/word)

读写特性 MODBUS地址 存放内容
读 00 H 扇区读取数据1
读 01 H 扇区读取数据2
读 02 H 扇区读取数据3
读 03 H 扇区读取数据4
读 04 H 扇区读取数据5
读 05 H 扇区读取数据6
读 06 H 扇区读取数据7
读 07 H 扇区读取数据8
读 08 H 扇区读取数据9
读 09 H 扇区读取数据10
读 14 HRFID卡号字节1
读 15 часовRFID卡号字节2
读 16 HRFID卡号字节3
读 17 HRFID卡号字节4
写 1EH 扇区写取数据1
写 1FH 扇区写取数据2
写 20 ч 扇区写取数据3
写 21 ч 扇区写取数据4
写 22 H 扇区写取数据5
写 23 ч 扇区写取数据6
写 24 часа в сутки 扇区写取数据7
写 25 ч 扇区写取数据8
写 26 H 扇区写取数据9
写 27 H 扇区写取数据10
读写控制寄存器 写 28 ч

0为可读写扇区

1为不可写扇区

密码修改控制寄存器 写 29 H

0为不可更改密码

1可更改密码

写 30 H扇区保护密码
写 31 H扇区比对密码
Примечание: в состоянии по умолчанию пароль равен 0, и все секторы не зашифрованы. Чтобы зашифровать данные в защищенной карте, сначала Установите изменение управления паролем в регистр 1, измените данные паролей в 30 ч, а затем модифицируйте данные по секторам каждый раз в 31 ч. Секторы могут быть изменены после ввода пароль установки, в противном случае данные секторов не могут быть изменены.
Примечание: Не подключайте напряжение питания к другим клеммам, кроме источника питания, в противном случае модуль будет сгореть.
Прочитайте код данных:
Считывания карт номер детали:
Отправка: 01 03 00 14 00 04 04 0D
Задняя часть: 01 03 08 00 00 00 00 00 00 00 00 95 95 D7
Прочитайте данные по сектору карты 1:
Отправка: 01 03 00 00 00 01 84 0A
Задняя часть: 01 03 02 00 00 B8 44
Запись данных: (обратите внимание, что для этой функции необходимо установить контрольный регистр чтения/записи в 1)
Отправка: 01 03 00 1E 00 FF 65 8C (напишите 00 FF сектор 1)
Задняя часть: 01 03 02 00 FF F8 04 обратно к данным
Установите номер станции (код функции: 16 H)
Например, начальный номер станции равен 01, а номер станции-02.
Хост отправляет: 01 16 00 00 00 02 C9 C8 (00 02 означает номер заданной станции)
Slave return: 02 16 00 00 00 FF 08 7A (с указанием того, что настройка завершена, номер станции действует немедленно)
Например, начальный номер станции равен 01, а номер станции-03.
Хост отправляет: 01 16 00 00 00 03 08 08 (00 03 означает номер заданной станции)
Slave return: 03 16 00 00 00 FF 09 AB (с указанием того, что настройка завершена, номер станции действует немедленно)
Например, начальный номер станции-03, а номер станции-04.
Хост отправляет: 03 16 00 00 00 04 48 28 (00 04 означает номер заданной станции)
Slave return: 04 16 00 00 00 FF 08 1C (с указанием того, что настройка завершена, номер станции действует немедленно)

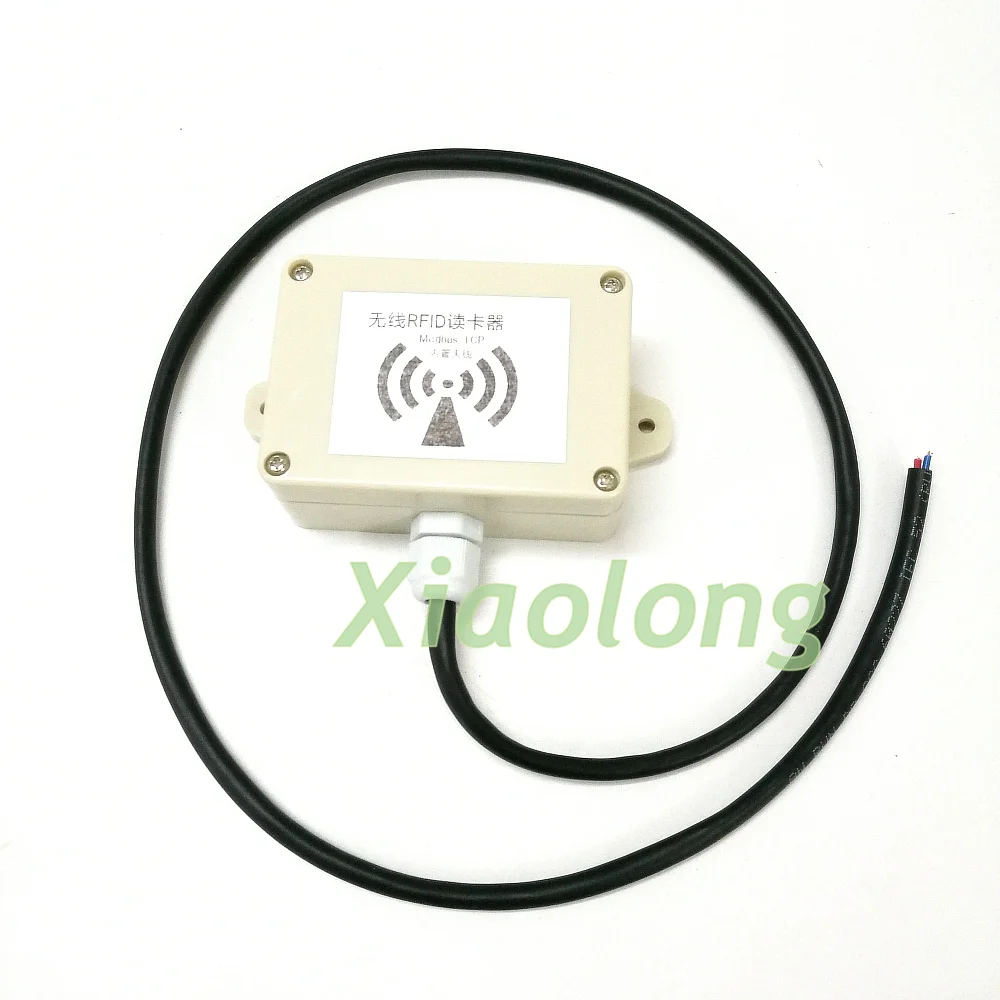

Инструкции по монтажу: Красный: 24 В + синий: GND зеленый: RXD (485A) Желтый: TXD (485B)
Чтение и запись настроек программного обеспечения
Номер карты
Откройте последовательный порт и нажмите на номер карты, чтобы отобразить номер карты.
Напишите секторный данных

1: Установите модуль в режим чтения и записи (должен быть в режиме записи для записи данных)

2: например, если вы пишете 1 # данные по секторам, для записи данных необходимо только указать соответствующие данные и нажать кнопку 1 # write sector (данные записываются в десятичном формате).
Прочитайте секторный данных

1: установите модуль в режим только для чтения (должен быть режим только для чтения, чтобы не записывать данные регистрации modbus)

2: например, если вы читаете данные по секторам 1 #, вы можете прочесть данные на карточке, нажав кнопку 1 # read sector (данные в десятичном формате)
Сетевом режиме
Программа ПЛК
Siemens программы

Mitsubishi программы

Предоставить исходный код компьютера

1 Технические параметры
① Рабочая частота: 13,56 МГц
【Рч чип и MCU: MFRC500
♦ Соглашение о поддержке: ISO14443A
④ Расстояние чтения и записи: 5 ~ 10 см, нормальный стандартный размер карты может достигать 8 см или около того
① Зуммер и индикация: 1 управляемый зуммер и 2 контролируемых цвета светодиодный
① Интерфейс: Modbus-rtu, непосредственно подключенный к ПЛК
◆ Мощность: 9-24VDC
① Потребляемая мощность: 1 Вт или около того
① Рабочая температура:-20 ~ + 70 °C
① Температура хранения:-40 ~ + 125 °C
① Размер: 128*86*27 (мм)
① Вес: около 150 г
① Удаленное обновление: поддержка функции онлайн-обновления для облегчения работы обновления Программы
Тип карты поддержки: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
Установка Размер

Характеристики

Материалы для самостоятельного изготовления
Электрический
Номер модели
-
Тип выхода
-
