Описание

Описание продукта:
JPX-6041 является RS-485 шины splitter концентратор (концентратор) предназначен для промышленной автоматизации связи, который решает RS-485 шины Звезда структуры сети и решает RS-485 большой системные требования в сложных электромагнитного поля среде. Поддерживает скорость передачи до 115,2 кбит/с, интерфейс RS-485 использует технологию оптической изоляции, 600 Вт схема защиты от молний, обеспечивая 2500 В напряжение изоляции может эффективно подавить молнию и защиту ESD.
Дискриминирующая схема, принятая в режиме работы RS-485, может автоматически ощущать направление потока данных, и автоматически переключать схему управления, чтобы легко решить проблему задержки трансивации RS-485. Интерфейс RS-485 имеет дальность передачи более 3000 м и стабильную работу. Широко используется в системах сбора дорожных пошлин, системах мониторинга дорог и системах сбора электроэнергии, это продукт преобразования интерфейса данных с отличной производительностью и отличной ценой.

Особенности:
Встроенный оптоизолятор и 600 Вт схема защиты от перенапряжений, может обеспечить 2500 В напряжение изоляции, может эффективно подавить молнию и ОУР, и может эффективно предотвратить удары молнии и общие наземные помехи
Встроенный процессор ЦП автоматически определяет направление потока данных канала, автоматически определяет статус канала, автоматически переключает канал управления, и легко решает проблему задержки преобразования трансивера RS-485.
Использование внешнего источника питания, обеспечение широкого входного напряжения, использование внешнего источника питания коммутация питания, безопасный и надежный, подходит для наружного, обеспечивая DC9-40V широкий вход напряжения

Функция:Он может реализовать расширение 1 RS-232/RS-485 до 4 RS-485, эффективно расширить количество устройств RS-485, и эффективно решить проблему со Звездной структурой RS-485.

Производительность:Эффективно изолирует master-slave сигнала RS-485 от оптопара с 4 независимыми изолированными рабами. Эффективно изолирует основной порт от Ведомого порта. Более эффективным, чтобы усилитель сигнала анти-помех и повышения грозозащиту. Эффективно продлить расстояние связи от RS-485.

Параметры продукта:
Совместимость с RS-232, стандарты RS-485TIA/EIA
Автоматически отправлять и получать данные: RS232 трехпроводной (TXD. RXD. GND) связь
Входной интерфейс: 1 способ RS-232/RS-485 интерфейс
Выход интерфейс: 4 канала RS-485 интерфейс
Слишком скорость связи: 300BPS-115.2KBPS (адаптивная)
Источник питания: DC9-40V500mA
Грузоподъемность: можно подключить 128 устройств в интерфейс RS485
Расстояние связи: 3000 м (на интерфейс)
Индикатор работы: мощность, Индикация направления данных, индикация канала
Режим работы: асинхронный полудуплексный (RS-485)
Оптическая изоляция: изолированное напряжение 2,5 KVrms/500VDC изоляции, изолированный DC/DC модуль, RS-485 обеспечивает 600 Вт атмосферное перенапряжение, 15 KVESD защиты

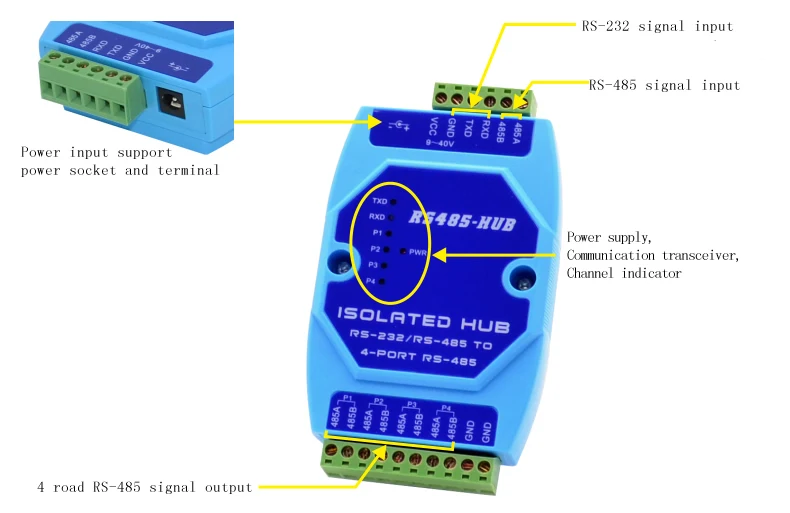

Электрический интерфейс: RS232, RS485 (6 и 10 core промышленный контакт блок), источника питания (2,5 разъем)
Среда передачи: витая пара или экранированный кабель
Способ установки: 35 мм DIN с установкой рейки, задняя пластина 4 отверстия установка
Размер конструкции: 122 × 72 × 33 (мм), длина х ширина х высота (мм)
Среда использования: от-40 ° C до 85 ° C, относительная влажность> 95%
