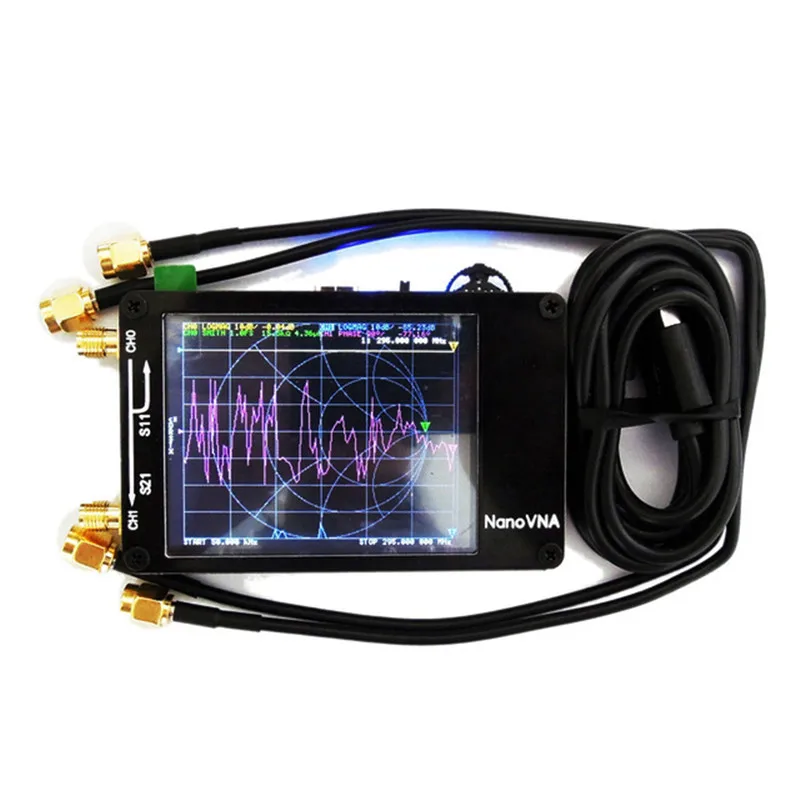

Профессиональный Векторный анализатор измерения сети РЧ гаджет 50 кГц-900 МГц цифровой lcd сенсорный экран антенный анализатор постоянный Wa

Профессиональный векторный сетевой анализатор 50 кГц-900 МГц цифровой lcd сенсорный экран MF HF VHF UHF антенный анализатор стоящая волна VSWR

Это DIY продукт с функцией измерения векторной сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, необходимо вручную заменить проводку порта трансивера.

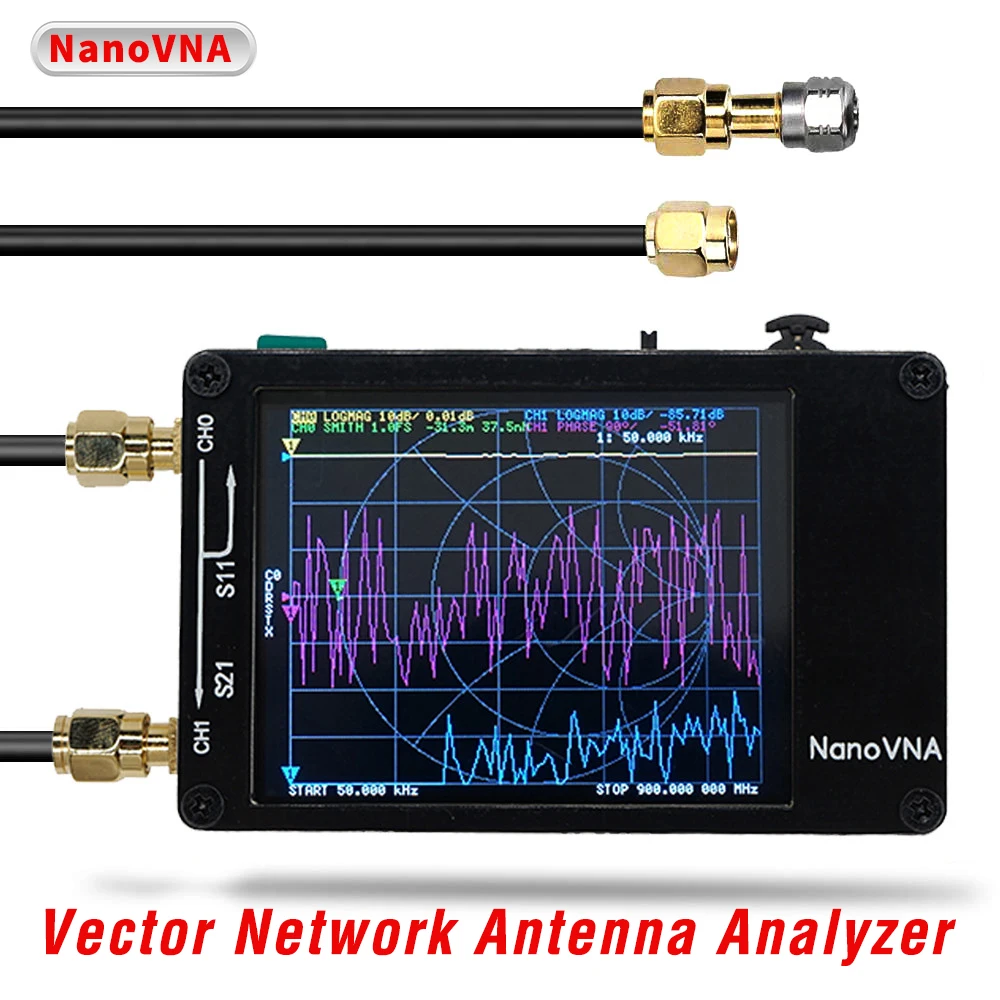

О NanoVNA

Сначала, как ветчина, Hugen нужно было портативное устройство для измерения фильтра и антенны, поэтому данные были сделаны, чтобы сделать это нановна. Эта VNA относится к японскому дизайну, связанному с edy555, модифицированным некоторым схемам, добавленной цепи управления батареей, переработанной печатной платы. Разработано с помощью простого и практичного программного обеспечения для управления ПК, Touchstone (snp) файлы могут быть экспортированы через программное обеспечение для ПК для различных радио дизайна и моделирования программного обеспечения. Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 900 МГц. Металлический экран предназначен для уменьшения внешних помех и повышения точности измерений. Диапазон частот 50535-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.На основе этого проекта с открытым исходным кодом, Hugen поделился своим исходным кодом, программным обеспечением и производственным опытом в 38 горячих форумчках. Много ветчины связались с ним и побудили его сделать этот инструмент DIY продуктом. Спасибо Хэм, ваши предложения и идеи сделали все более взрослым нановну.

Особенности:

Программное обеспечение управления ПК может экспортировать Touchstone (snp) файлы, который используется для различных радио дизайна и моделирования программного обеспечения.Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 900 МГц.Металлический экран предназначен для уменьшения внешних помех и повышения точности измерений.Диапазон частот 50 k-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ.Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезного инструмента для энтузиастов.

Технические характеристики:

Материал печатная плата монтажаЦвет: черныйЧастота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)Выход RF:-13 дБм (максимум-9 дБм)Точность частоты: <0.5ppmДиапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) включить расширенную прошивку)Порт SWR: <1,1Дисплей: 2,8 дюйма TFT (320*240)Интерфейс USB: USB type-CРежим связи: CDC (последовательный)Питание: USB 5 в 120 мА, можно использовать питание от батареи, максимальный зарядный ток 0.8A (батарея не входит в комплект)Количество калибровочных точек: 101 (фиксированное)Количество точек сканирования: 101 (фиксированное)Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и переключателей)Размер посылка: 120*78*40 мм/4,7*3,1 * дюймаВес посылка: 200 г/7,1 унций

Посылка список:

1 * хост1 * usb type-C кабель для передачи данных2*30 мм специальные внутренние подкладки для SMA кабель «Папа-папа»1 * SMA Гнездовой разъем
