Профессиональный 485 изолированный концентратор 485 485hub 4-полосная 485 концентратор

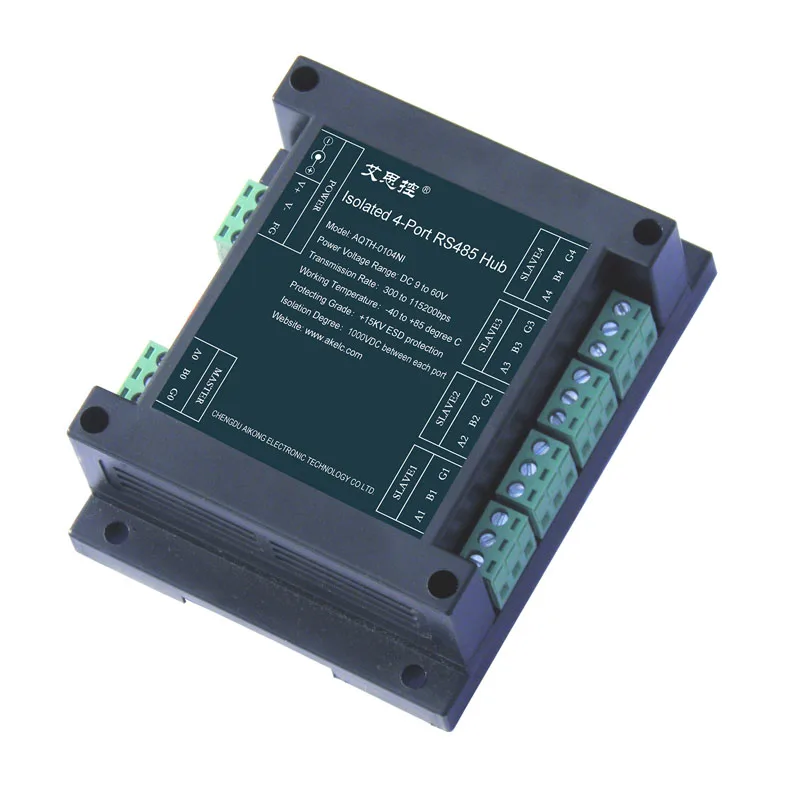

Aqth-0104ni-это изолированный концентратор RS485, поддерживающий одну мастерскую станцию RS485 и четыре рабочие станции RS485. Он принимает асинхронный полудуплексный режим связи, и каждый интерфейс RS485 принимает независимый режим вождения. Каждый интерфейс RS485 изолирован от источника питания, и все порты RS485 изолированы друг от друга. Каждый порт имеет независимые возможности вождения, и каждый 485 порт соответствует показатель светильник соответственно. При общении мигает соответствующий зеленый светильник.

Aqth-0104ni в основном используется для решения проблемы 485 наземной совместимости электропитания между оборудованием и общим режимом помех напряжения. См. Раздел 5,1 об опасностях общего назначения электропитания в помещении оборудования.

1. Поддерживает напряжение питания 9 V ~ 60 V

2. Поддержка одной 485 главной станции и четырех 485 рабочих станций

3. Максимальная скорость передачи 115200bps, Адаптивная скорость передачи

4. Между каждой 485 и между 485 и блоком питания

5. Защита от ЭСР всех интерфейсов может адаптироваться к сложной среде.

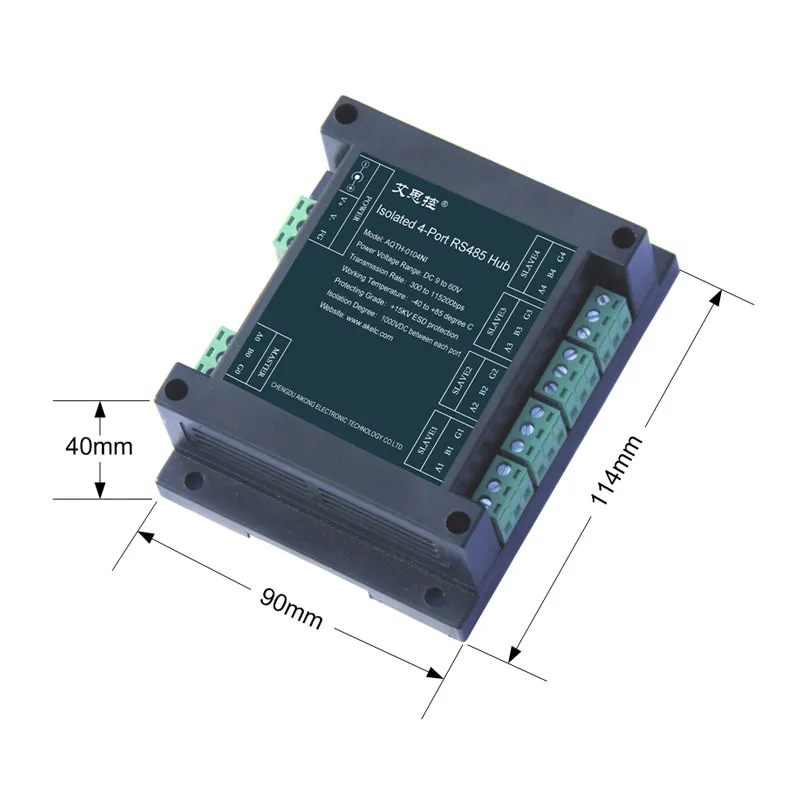

Размер: 11,4 см × 9,0 см × 4,0 см. Диаметр отверстия монтажного отверстия составляет 4 мм, а расстояние от центра монтажного отверстия до стороны-6 мм.

2. Меры предосторожности

1) Напряжение питания ступицы должно составлять 9-60 В. Если напряжение выше напряжения, питание может сгореть концентратор; если напряжение слишком низкое, концентратор может не работать.

2) обратите внимание на то, что концентратор не должен быть демпфирован, и не следует искусственно менять цепь концентратора или короткое замыкание компонентов на плате концентратора.

3) в чехол ступицы сбой, пользователь должен обратиться в компанию вовремя и не требующие ремонта или замены аксессуары без должного разрешения.

4) Пожалуйста, внимательно прочитайте меры предосторожности и гарантийные инструкции, которые уменьшат ненужные проблемы для вас.

5) Пожалуйста, внимательно прочитайте это руководство пользователя и правильно Используйте концентратор.
