Преобразователь частоты напряжения 0-10 В до 0-10 кГц модуль преобразования 0-10 В до 0-10 кГц Частотный модуль цифровой аналоговый сигнал

Описание

Обзор: материнская плата

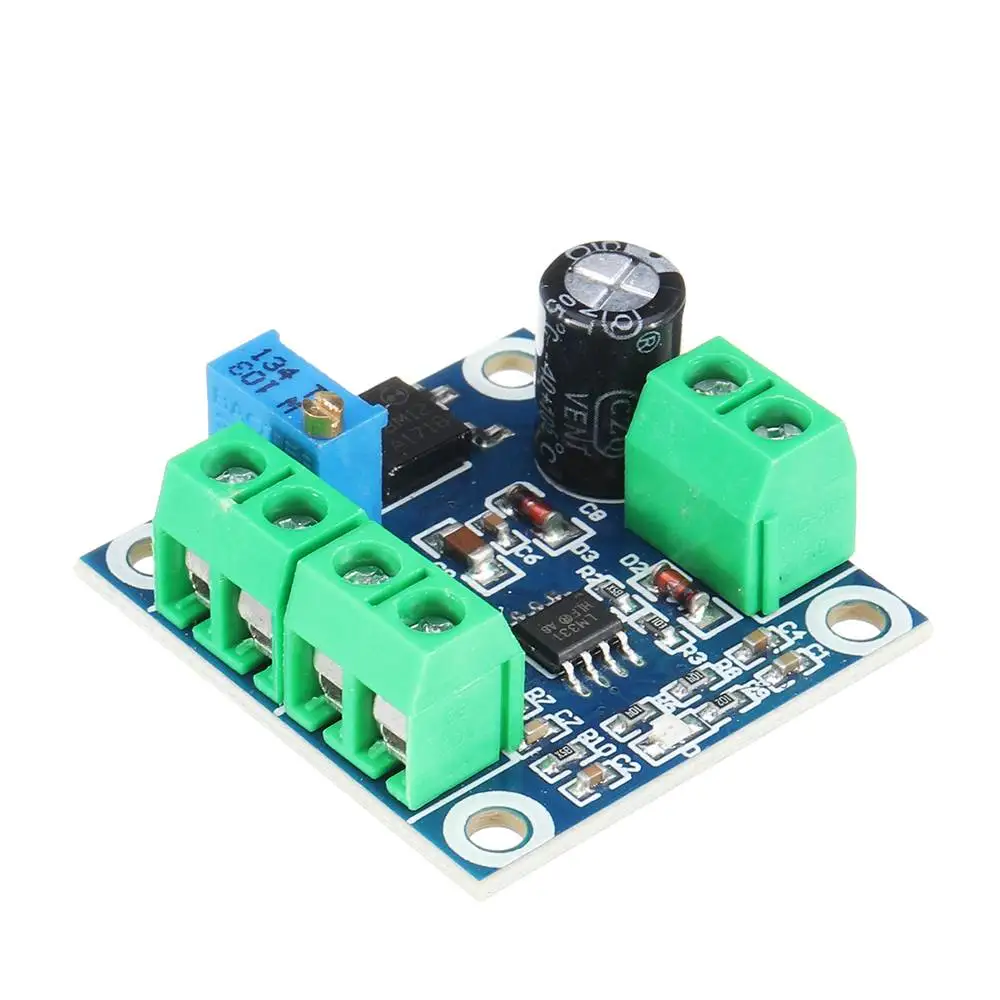

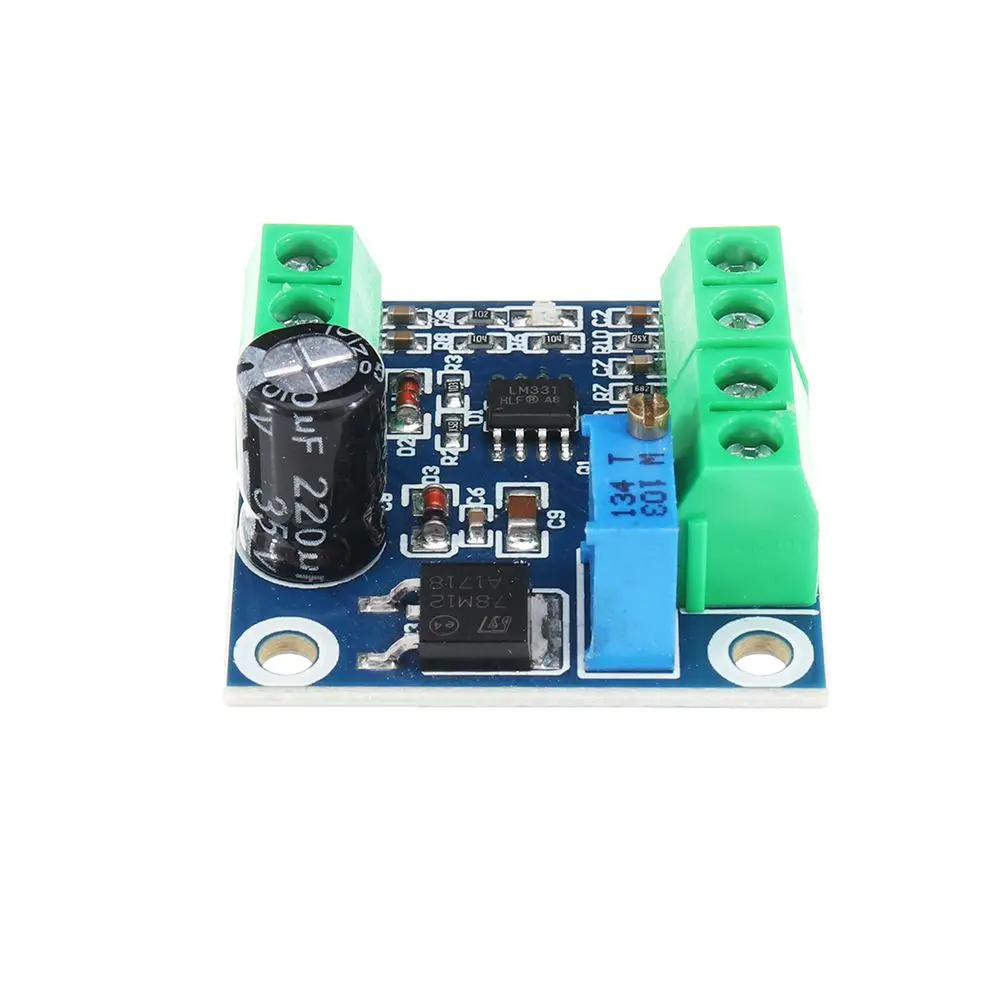

Напряжение-выходная частота модуля LM331_V2F является модулем, который может генерировать различные частоты в зависимости от входного напряжения. Он способен преобразовывать напряжение 0-10 В в Частотный импульсный сигнал 0-10 кГц.
Особенности:
1. Входное напряжение, выходной Частотный сигнал.
2. Выходной сигнал может быть настроен, и потенциометр можно отрегулировать для калибровки соответствия между напряжением и частотой.
3. Выход этого модуля может быть поставлен водителю для импульсного сигнала. Он должен быть подключен к драйверу для общего подключения анода. Соответствующая проводка OC-OUT: PUL-или PUL12-30V подключен к драйверу: PUL + или common terminal + 5 В подключен к драйверу, (при включении 12 В, необходимо настраивать резистор 330R. При зарядке 13-24 В необходимо настраивать резистор 2,7 K для ограничения тока)
Технические параметры:
Рабочее напряжение: 13,5 V-30 V.
Диапазон входного управляемого напряжения: 0-10 В.
Диапазон выходной частоты: 0-10 кГц.
Существует два вида подключения:
VCC: рабочий источник питания.
GND: силовая почва.
В +: входное напряжение.
IN-: входная поверхность.
OCOUT: выходной порт коллектора сигнала (Используйте этот выходной порт, когда оснащен драйвером).
Выход: выходной порт частоты (общий выходной порт частоты).
Два отдельных выхода, OC-OUT NPN и FREQ-OUT-выход IC. Общий катодный конец сочетается с отрицательным GND источника питания. Когда общая анодная проводка используется с блоком питания, когда общая анодная проводка составляет 13-24 В, необходимо установить резистор 2.7KR, а общая анодная Проводка-блок питания 12 В. Для нарезки резистора 330R.
Инструкции по уходу за изделием
Частотный импульсный сигнал подключен к F, и есть соответствующий выход напряжения на терминале VOUT.
Входная и выходная Соответствие:
1 В = 1 кГц
10 В = 10 кГц
Если есть отклонение в соответствие при использовании, вы можете отрегулировать потенциометр на плате для калибровки.
Посылка включает в себя:
1 х напряжение-выходная частота модуль LM331_V2F
