ZK-PP1 генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, импульсах и на выходе. он поддерживает двойной режим: режим ШИМ и импульсный режим. он используется как источник сигнала или источник возбуждения для тестирования. широко используется в производственной практики и технологии.

2. Особенности:

1>. Двойной режим: режим ШИМ и импульсный режим

2>. lcd дисплей высокого разрешения

3>. Поддержка регулировки частоты

4>. Регулировка рабочего цикла

5>. Высокоточное Обнаружение

6>. Поддержка функции отключения памяти

7>. 1-канальный сигнал Выход

8>. Поддержка обратной защиты

3. Параметры:

1>. Название продукта: ZK-PP1 pwm генератор сигналов

2>. Модель: ZK-PP1

3>. Рабочее напряжение: DC 3,3 V-30 V

4>. Частотный диапазон: 1 Гц ~ 150 кГц

5> точность частоты: 2%

6>. Диапазон рабочего цикла: 0.00%-100%

7> Выходной ток: около 30 мА

8>. Количество импульсов: 1 ~ 9999 или бесконечное

9>. Время задержки: 0,000 s ~ 9999 s

10>. Ширина импульса: 0,000 s ~ 9999 s

11>. Точность времени: 1 мс

12>. Выходная Амплитуда: то же самое для входного напряжения

13>. Рабочая температура:-40 ° ~ 85 °

14>. Влажность работы: 0% ~ 95% RH

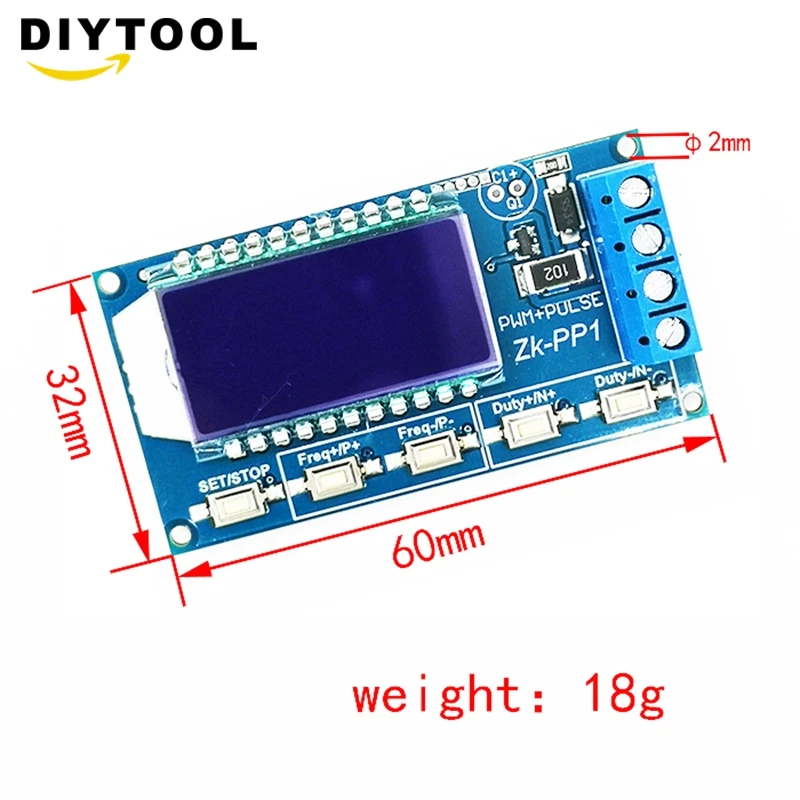

15>. Размер: 60*32*13,5 мм

4. Режим работы:

1>. Режим ШИМ: частота, рабочий цикл

1,1>. Режим ШИМ при отображении '%'.

1,2>. Заводской режим по умолчанию является режим ШИМ.

1,3>. Кнопка FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кГц.

1,4>. Кнопка DUTY + и DUTY-используются для настройки выходного цикла для частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Диапазон рабочего цикла от 0.00% до 100%.

1,5>. Короткая Кнопка нажатия «стоп» для включения или отключения выхода. Она включена, когда символ отображения «выход» слева. Он отключен, если нет символа отображения «выход» и модуль будет выводить 0 В.

1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%.

1,7>. Режим работы переключателя: удерживайте нажатой кнопку «set' около 6 секунд. Он входит в импульсный режим, если символ '%' исчезнет справа.

2>. Импульсный режим: ширина импульса, задержка, число пульсаций

2,1>. Режим ШИМ без символа отображения '%'.

2,2>. Кнопка P + и P-используются для установки времени для ширины положительного импульса. Отображается на первой линии. Установить диапазон времени 0,000 s ~ 9999 s.

2,3>. Кнопка N + и N-используются для установки времени на отрицательный импульс ширины. Отображается на второй линии. Установить диапазон времени 0,000 s ~ 9999 s.

2,4>. Короткая Кнопка нажатия «стоп» для включения или отключения выхода. Она включена, когда символ отображения «выход» слева. Он отключен, если нет символа отображения «выход» и модуль будет выводить 0 В.

2,5>. Заводская положительная ширина импульса по умолчанию составляет 0,5 секунд, а отрицательный импульс-0,5 секунд.

2,6>. нажмите кнопку «Установка» в течение 2 секунд, чтобы установить количество импульсов и время задержки. на экране будет отображаться символ «Set» в левом нижней части. примечание: как только в этом режиме, выход будет отключен и выходной Пульс будет очищен.

2,7>. Кнопка P + и P-используются для установки времени задержки. Установить диапазон времени 0,000 s ~ 9999 s.

2,8>. Кнопка N + и N-используются для установки количества импульсов. Диапазон набора 1 ~ 9999 или бесконечный.

2,9>. Заводское время задержки по умолчанию составляет 0 секунд, и количество импульсов бесконечное (дисплей ----).

2,10>. Автоматическое возвращение к импульсному интерфейсу с помощью кнопки «Установка» в течение 2 секунд.

2,11>. Короткая нажмите кнопку «стоп», чтобы задержать время установки и начать вывод набора количества импульсов.

2,12>. Он автоматически выводит 0 В, если будет отправлено количество импульсов. Выходные данные будут отключены и очищены импульсные номера, если нажмите кнопку «стоп» во время вывода.

2,13>. Количество наборных импульсов выводится каждый раз при включении модуля.

5. Практическое применение:

1> Вывод pwm 20 кГц, 60%: Выберите режим ШИМ. Установите частоту до 20,00 и рабочий цикл до 060%.

2>. Выход включается 0,6 s, ВЫКЛ 0,2 s, бесконечная петля: Выберите импульсный режим. Установите положительную ширину импульса до 0,600 и отрицательный импульс шириной до 0.200.время задержки до 0.000.количество импульсов до '----'.

3>. задержка 5s после включения или нажмите кнопку «стоп». затем выход включается 0,6 s, ВЫКЛ 0,2 s, бесконечная петля: Выберите импульсный режим. установите положительную ширину импульса до 0,600 и отрицательный импульс шириной до 0,200.время задержки до 5.000.количество импульсов до '----'.

4>. задержка 5s после включения или нажмите кнопку «стоп». затем выход 10 мс высокого уровня сигнала, 10 мс низкого уровня сигнала, цикл 100 раз: Выберите импульсный режим. установите положительную ширину импульса до 0,010 и отрицательный импульс шириной до 0,010.время задержки до 5.000.количество импульсов до 0100.

5>. задержка 5s после включения питания. затем сохранить выход: Выберите режим импульса. установите положительную ширину импульса более 0 (любое значение) и отрицательный импульс шириной до 0.000.задержка до 10.00.количество импульсов до '----'.

6. Использование шагов:

1>. Подключите к источнику питания.

2>. Выберите режим работы, как показано ниже.

3>. Короткая или длинная кнопка «freq +» или «freq-» для установки параметров.

4>. Короткое или длинное нажатие кнопки «duty +» или «duty-» для установки параметров.

5>. Подключение к нагрузке.

7. Применение:

1> генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития

2>. Используется для генерирования сигнала квадратной волны, который контролирует драйвер двигателя

3> генерировать регулируемые импульсы для использования MCU

4>. Диммер

5>. Регулятор скорости
