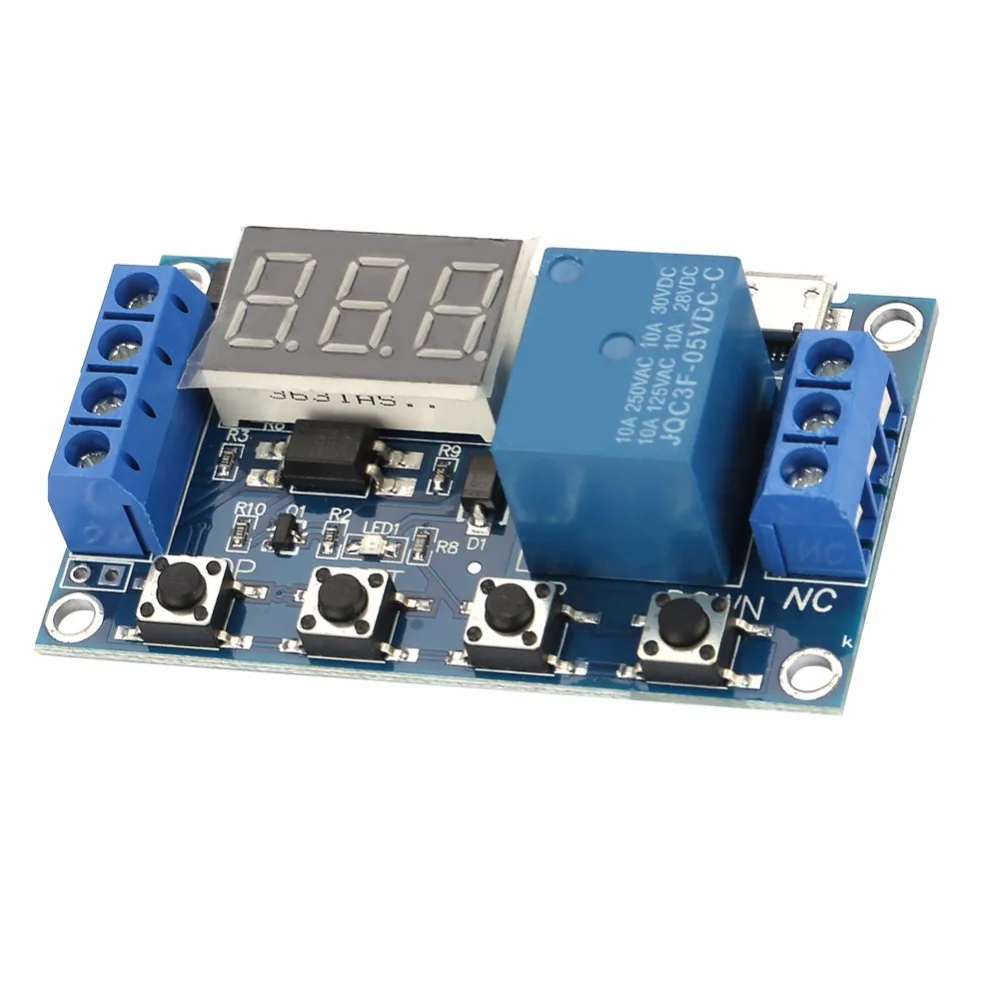

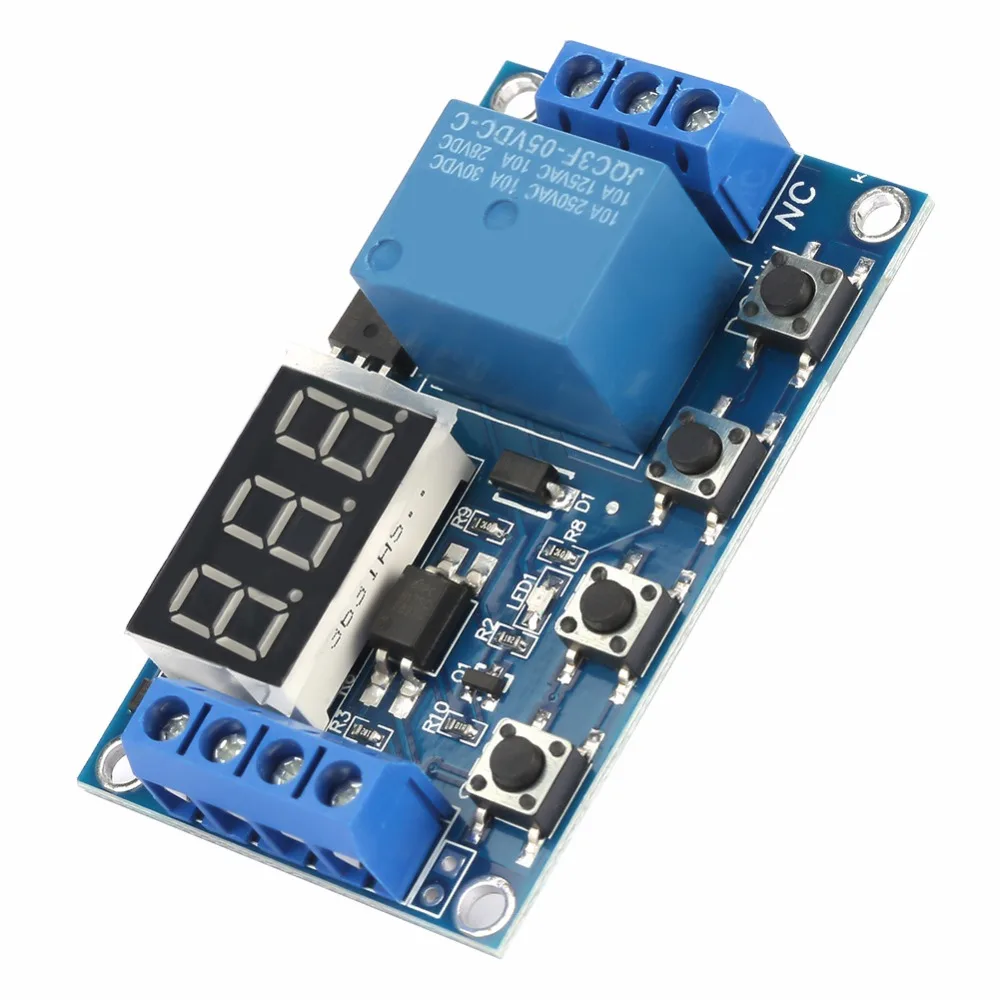

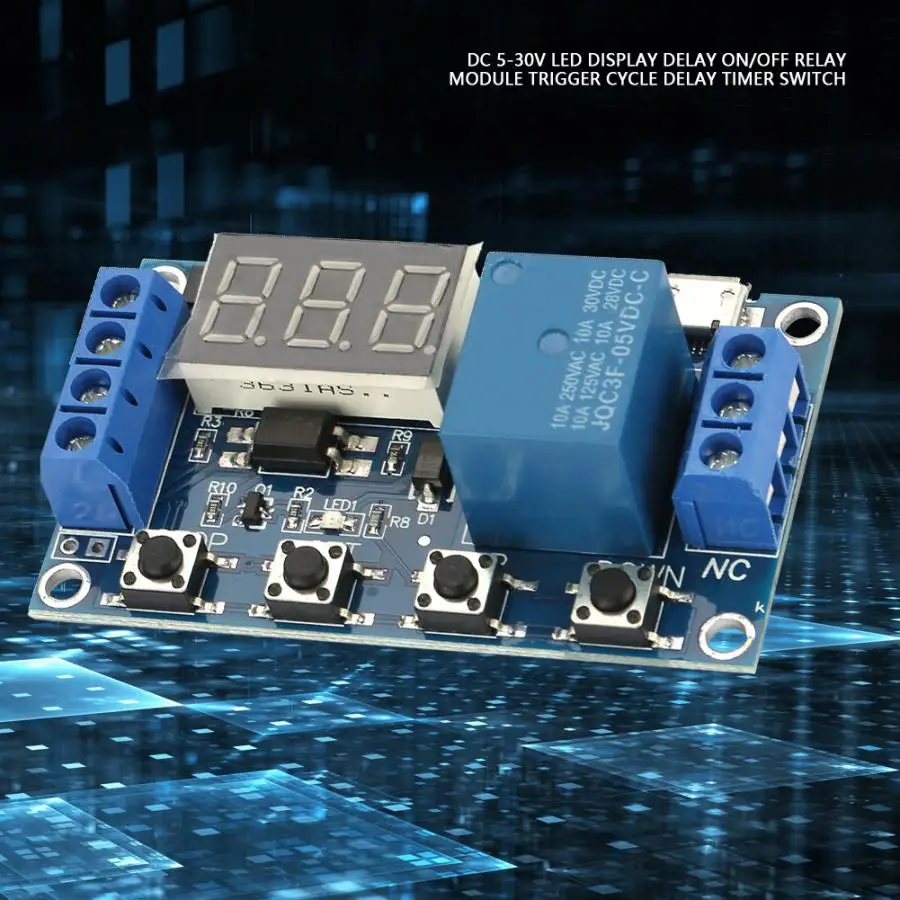

Постоянный ток 5-30V одноканальный светодиодный Дисплей Задержка включения/выключения релейный модуль, триггер таймер задержки цикла Переключатель с цифровым Дисплей

Описание

Широкий блок питания напряженияE (6 ~ 30 в), поддерживает микро-usb 5,0 в источник питания.

Параметры:

Напряжение питания: 6-30 В постоянного тока, поддерживает источник питания micro USB 5,0 в

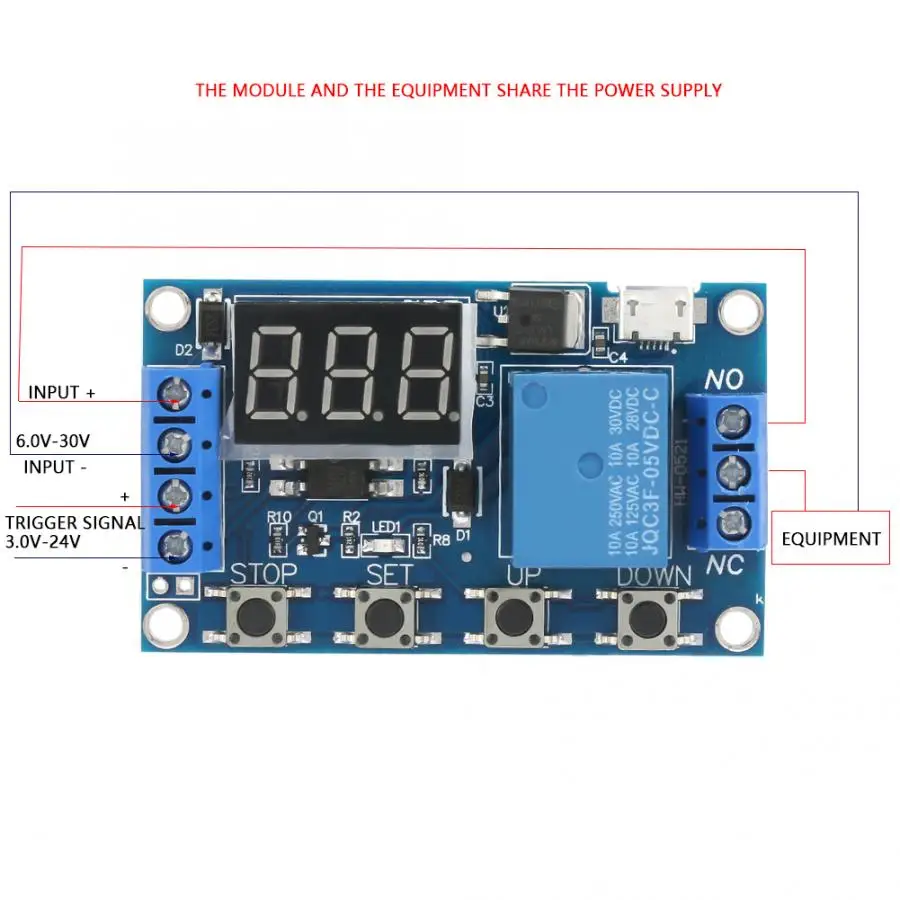

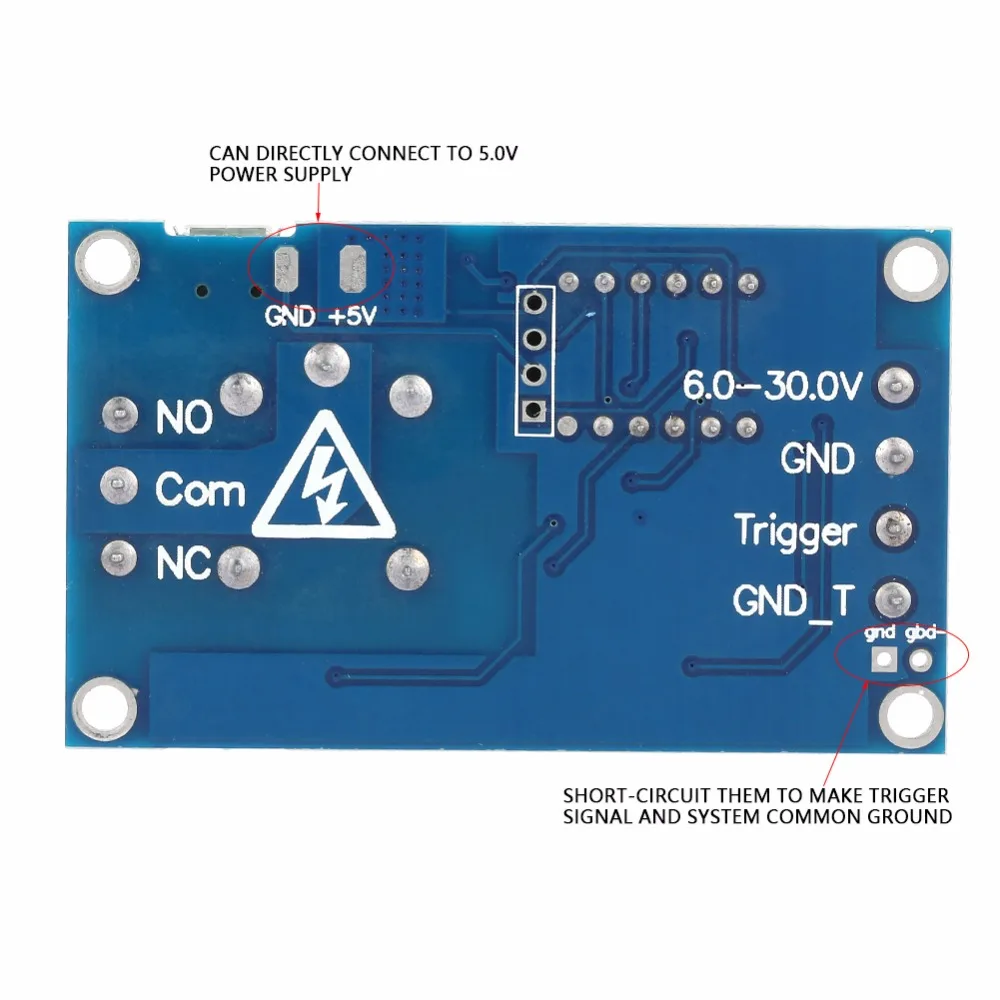

Триггерный сигнал: высокий уровень (3,0-24 В) (сигнал и система не используют тот же порт GND)

Выходная мощность: DC 30 V/5A, AC 220 V/5A

Статический ток: 20mA

Рабочий ток: 50mA

Срок службы:> 100000 раз

Рабочая температура:-40 ~ 85℃

Размеры: 6,2*3,8*1,7 см/2,44*1,5 * 0.67om

Вес: прибл. 27 г

Инструкция:

1. Режим работы:

P1: после срабатывания сигнала Реле открывается для "OP" времени, а затем отключается; в "OP" времени, следующим образом:

P1.1: сигнал срабатывает снова, неправильный

P1.2: сигнал срабатывает снова, перезапуск времени

P1.3: Дайте сигнал триггера, реле закрывает для "CL" времени, затем открывается для OP "времени; после завершения синхронизации, отключите реле;

P3.1: подача триггерного сигнала, реле открывается для "OP" времени, затем закрывает для CL "времени, затем рабочие циклы; если дать триггерный сигнал снова во время цикла, реле открывается, время остановки; можно установить время циклов ("LOP").

P3.2: нет сигнала запуска не требуется после включения питания, реле открывается для "OP" времени, затем закрывает для "CL" времени, затем циклы работы; Циклы раз ("LOP") может быть установлен.

P-4: Функция удержания сигнала: если есть триггерный сигнал, время очищено, реле остается на; Когда сигнал исчезает, после "OP" времени, реле выключено; если во время синхронизации срабатывает другой сигнал, время будет очищено.

2. Как установить диапазон синхронизации:

После установки значения параметра в интерфейсе выбора режима, короткое нажатие кнопки «стоп» для установки диапазона синхронизации;

XXX.-диапазон синхронизации: от 1 секунды до 999 секунд.

XX. Диапазон синхронизации: от 0,1 до 99,9 секунд

X.-диапазон времени: от 1 до 999 минут.

3. Описание параметров:

"OP"-время включения, "CL"-время выключения, "LOP"-время цикла (1-999 раз, "---" означает бесконечную петлю).

Эти параметры не зависят друг от друга, но разделяются каждым режимом.

В основном Интерфейсе (display 000), короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXX;

Если режим (например, режим P1.1, P1.2, P1.3) имеет только "OP" время, короткое нажатие кнопки "SET" для отображения только "OP" и соответствующего времени;

Некоторые модели (например, режим P3.1, P3.2) имеют параметры "OP", "CL", "LOP", короткое нажатие кнопки «SET» будет отображать «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;

4. Как установить параметры:

1. Сначала Определите необходимый режим работы.

2. модуль запитан, дисплей в режиме текущей работы (режим по умолчанию P1.1), затем введите основной интерфейс; нажмите и удерживайте кнопку «установить» в течение 2 секунд для входа в интерфейс выбора режима; затем нажмите кнопку «вверх», «вниз» для выбора режима (P1.1 ~ P-4).

3. выберите режим (например, P3.2), затем нажмите кнопку "SET", параметр, который будет установлен мигает ("OP" on-time, "CL" off time, "LOP" cycles ("---" представляет бесконечную петлю), нажмите (или нажмите и удерживайте) "вверх", "вниз" Кнопка для настройки значения параметра; затем нажмите кнопку «STOP», чтобы установить положение после запятой, чтобы выбрать диапазон синхронизации (от 0,1 секунд до 999 минут); нажмите кнопку «установить», чтобы установить следующие параметры текущего режима, метод такой же, как и выше.

4. после установки параметров нажмите и удерживайте кнопку «set» в течение 2 секунд, затем текущий режим мигнет один раз, а затем вернитесь к основному интерфейсу, что означает, что параметры успешно установлены.

Основной интерфейс: Если реле не в рабочем состоянии, оно отображает "000" без запятой), если оно находится в рабочем состоянии, то оно имеет десятичную точку.

Экран выбора режима: Нажмите и удерживайте кнопку «SET» для входа; После настройки нажмите и удерживайте кнопку «SET», чтобы вернуться к основному интерфейсу.

5. Режим включения реле:

1. ON: реле позволяет включаться в режиме "OP" по времени;

2. Выключение: реле не включено и всегда выключено;

В основном интерфейсе нажмите кнопку «STOP» для переключения между включением и выключением, текущее состояние будет мигать, а затем вернитесь к основному интерфейсу. (Эта функция является функцией аварийной остановки, нажмите кнопку on, чтобы отсоединить реле)

6. Режим сна:

1. "C-P" Спящий режим: без работы в течение пяти минут, цифровой дисплей автоматически отключается, программа работает как обычно;

2. "O-d" обычный режим: цифровой дисплей включается все время;

Нажмите и удерживайте кнопку «стоп» в течение двух секунд, чтобы переключить состояние «C-P» и «O-d», текущее состояние мигает, а затем возвращается к основному интерфейсу.

Посылка список:

1 * Модуль реле таймера
