Полностью Собранный DSO FNIRSI-150 15001K DIY цифровой осциллограф комплект с корпусом коробка

Описание

Описание:

Тип товара: сумка-мешок

Максимальная частота дискретизации в реальном времени: 1MSa/s
Аналоговый, диапазон пропускания: 0-200 кГц
Диапазон чувствительности: 5 мВ/div-20mV/idv
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Точность: 12 бит
Длина записи: 1024 точек

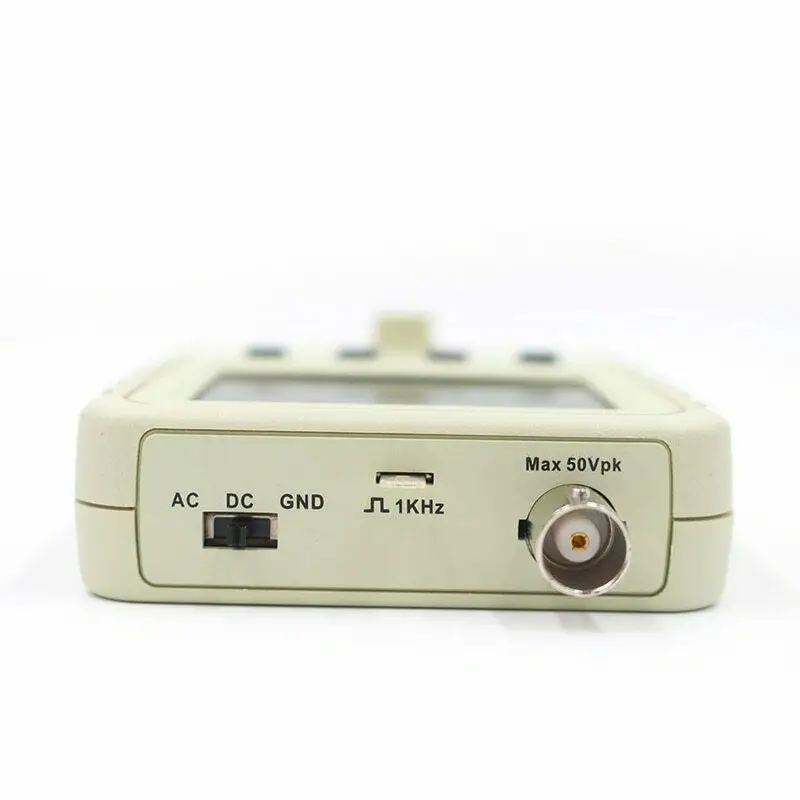

Режимы соединения: DC/AC/GND
Диапазон времени: 500 s/Div-10us/Div
Режимы запуска: авто, нормальный и одиночный
Положение триггера: Центр буфера
Напряжение питания: 9 В постоянного тока (8-10 В)
Потребление тока: ~ 120 мА @ 9 В
Размер основной платы: 94*65 мм/3,7 * 2.56in
Аналоговая плата размер: 65*47 мм/2,56*1,85 дюйма
Размер экрана: 52*40 мм/2 * 1.57in
Посылка Размеры: 14,5*10*3,7 см/5,7*3,94 * 1.45in
Вес упаковки: 179 г/6,33 унций

Посылка включает в себя:

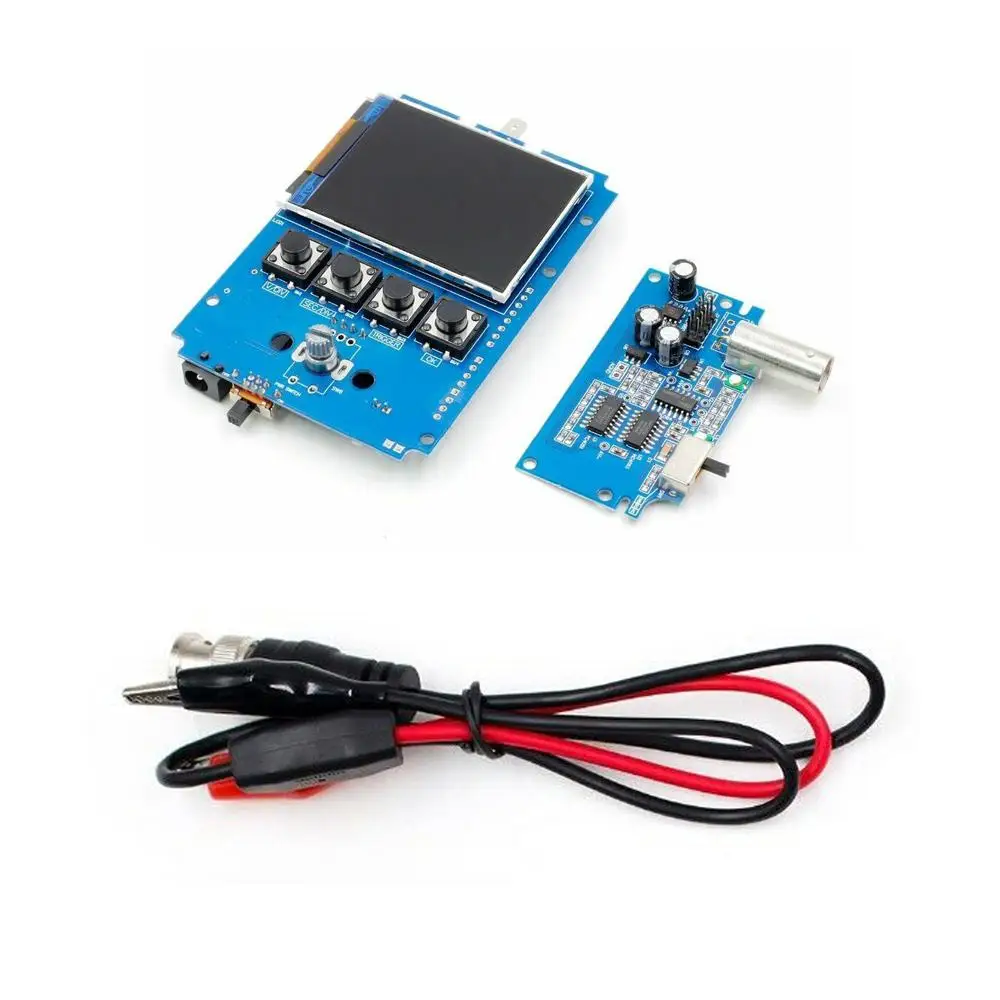

1 * Полностью Собранный цифровой осциллограф комплект
1 * зонд
1 * изготавливаемый по методу "сделай сам"
3 * Руководство пользователя (на английском языке)

Примечания:

Используйте процессор ARM Cortex-M3 (STM32F103C8) и включает в себя 2,4 дюймовый цветной tft-дисплей.
Используется для вторичного развития на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
С цифровым дисплеем параметров волновой формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковое/виртуальное значение.
Короткое замыкание и обнаружение открытого замыкания: может помочь потребителю узнать ошибку пайки.
