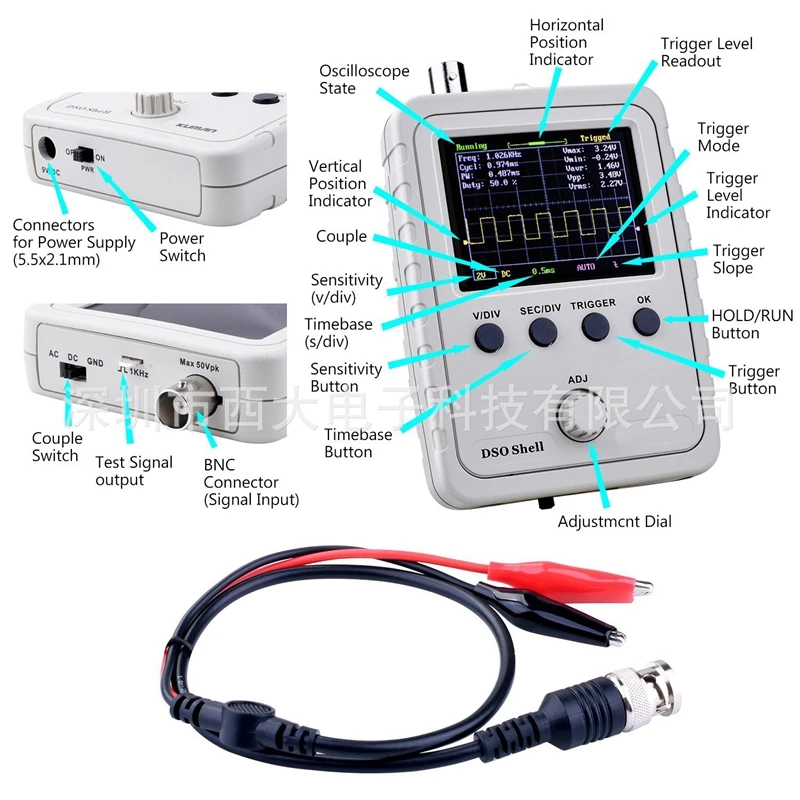

Описание
Особенности:
Имеет автоматический, обычный и одиночный режим триггера, удобный для захвата мгновенной формы волны
Цифровые отображает параметры формы волны, такие как частота, цикл, ширина импульса, рабочий цикл, максимум, минимум, среднее, пиковое значение и эффективное значение
Может срабатывать при подъеме или падении
Положение уровня триггера регулируется и с инструкциями
Вертикальное смещение регулируется и с инструкциями
Сигналов до наблюдаемая триггеров
Может замораживать отображение формы волны в любое время
Тестовый источник сигнала с квадратной волной 1 кГц/3,3 В
Сохранение/Настройка формы сигнала, форма сигнала выключения не исчезает
100% Новинка и высокое качество
Технические характеристики:
2,4 дюймовый цветной TFT ЖК-дисплей с разрешением 320x240
Максимальная частота дискретизации в реальном времени: 1 Msps
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Количество каналов: 1
Ширина аналогового диапазона: 0 ~ 200 кГц
Вертикальная чувствительность: 5 мВ/Div ~ 20 в/Div (прогрессивная на 1-2-5)
Положение запуска: 1/2 фиксированного размера буфера
Ошибка чувствительности: <5%
Входное сопротивление: 1 м Omega
Источник питания: 9 В постоянного тока
Потребляемый ток: 120mA
Максимальное входное напряжение: 50Vpp (зонд 1:1), 400Vpp (10:1 зонд)
Методы соединения: DC/AC/GND
Горизонтальный временной диапазон: 10μs/Div-50 s/Div (прогрессивный на 1-2-5)
Источник питания: рекомендуется адаптер питания 9 в 1 А (неВ комплекте), Разъем 5,5x2,1 мм (не входит в комплект).
Примечание:
Возможны незначительные погрешности из-за ручного измерения.
Цвет товара, отображаемый на фотографиях, может немного отличаться, так как мониторы калибруются не так же.
Посылка в комплект входит:
1 шт. полностью сварного сборного цифрового осциллографа
1 шт. BNC зонда
1 шт. руководство на английском языке
Характеристики
- Бренд
- PINTUDY
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- 320*240 Пикселей
- Длина записи
- new
- Ширина браслета
- Other
- Номер модели
- J8121512
- Размер дисплея
- 2.9 Дюйм(ов) и Под
- Съемные элементы питания
- Да
- Частота дискретизации в реальном времени
- Other
- Цифровых каналов
- 1
- Condition
- New
- Screen Size
- 52 * 40mm / 2 * 1.57in
- Record Length
- 1024 points
- MPN
- Does Not Apply
- Current consumption
- ~120mA @ 9V
- Maximum Real-Time Sampling Rate
- 1 MSa/s
- Number of Channels
- 1
- Maximum Bandwidth
- 200 KHz
- Trigger Position
- Center of Buffer
- Trigger Modes
- Auto, Normal, and Single
- Bandwidth
- 0 - 200KHz
- Model
- DSO150
- Main Board Size
- 94 * 65mm / 3.7 * 2.56in
- Supply Voltage
- DC 9V(8-10V)
- Time Base Range
- 500s/Div - 10us / Div
- Sensitivity Range
- 5mV/Div - 20V/Div
- Type
- Digital Oscilloscope
- Features
- Handheld/ Portable, With Probe
- Sample Rate
- 1Msps
- Digital Oscilloscope Resolution
- 12-bit
- Coupling modes
- DC / AC / GND
- Country/Region of Manufacture
- China
