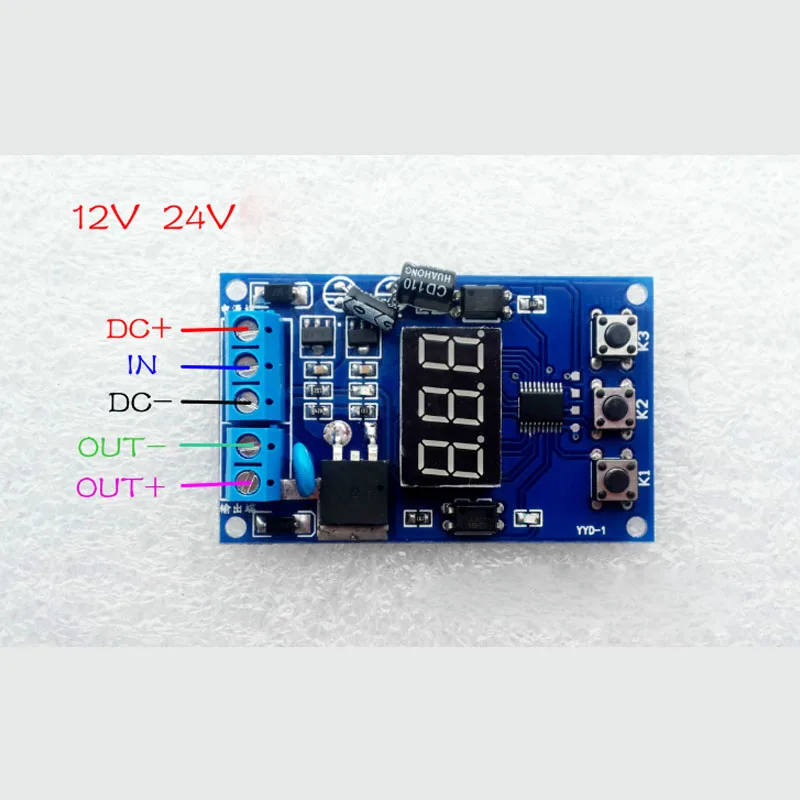

Полевой транзисторный модуль, цикл синхронизации, прерывистый триггер, импульсный сигнал постоянного тока 12,24 в, общего назначения

1. Цепь может быть включена и Выключена быстро и часто на высокой частоте.

2. Не будет шума во время включения-выключения.

3. Нет электрической искры.

4. Не будет электромагнитных помех.

5. Срок службы больше, чем у обычных электромагнитных реле. Он часто используется для управления двигателем, лампочкой, светодиодный светильник, двигателем постоянного тока, микроводяным насосом, электромагнитным клапаном и т. д.

1: Размер: 64,2 мм * 39,5 мм * 13 мм

2: Выходная мощность: постоянный ток 7 ~ 30 в, максимальный ток: 20А, более 5А, нужно добавить теплоотвод

3: Статический ток: 20 мА Рабочий ток: 50 мА

4: Рабочее напряжение: постоянный ток 7 ~ 30 В (общее рабочее напряжение 9 в 12 В 24 В)

Напряжение сигнала: DC 4 V ~ 27 V (общий источник питания положительный триггер, или кнопка, датчик pnp, PLC сигнал и т. д.)

5: Срок службы: Рабочая температура бесконечного переключателя:-40 ~ 85'c

6: вход и выход принимает оптрон изоляции, повышает анти-помехи энергопотребления, обеспечивает стабильность, промышленный уровень печатной платы, ПЛК, как, заданные параметры могут быть запоминаны навсегда после отключения питания, сигнальный терминал может поддерживать сигнал напряжения в течение длительного времени.

7: время задержки можно регулировать каждые 1 секунду 0-999 секунд, 0,1 секунды 0-99,9 секунд и 1 минуту 0-999 минут. Клиент может переключатель временной диапазон и размер по своему желанию, и сохранить последние установить время задержки в чехол сбоя питания без повторной установки.

P-1: выход триггера сигнала работает, время вверх, выход выключен, во время задержки

A: Неправильный повторный запуск B: повторный запуск времени C: повторный запуск сброса времени окончания

P-2: сигнал триггера время запуска времени T1, Время вывода рабочего времени T2 ВЫКЛ (сброс)

A: Неправильный Запуск снова B: запуск снова и снова C: Задержка запуска без запуска и включения питания

P-3: переработка: Включение T1, выключение T2, бесконечный цикл. T1 и T2, время регулируется

Если параметр ВКЛ или ВЫКЛ равен 0, может быть осуществлен цикл задержки ВКЛ или вкл.

A: выход включается сразу после включения питания B: выход выключается сначала после включения питания, а затем снова включается после задержки

P-4: есть сигнал, Выход работает, удержание работает, сигнал исчезает, время запуска, время истекло, выход отключен, в течение периода задержки, сигнал выдан снова, задержка отменена, реле остается, сигнал исчезает, и время снова.

Возможность выбора режима:После включения питания нажмите кнопку K1 в течение 2 секунд, коротко нажмите K1, чтобы войти в режим выбора P1 ~ 4, K2, чтобы перейти в режим.

Время схватывания Описание:

После выбора режима работы, коротко нажмите K1, чтобы войти в настройку тонкой регулировки функции, то есть переключение a, B и C.

K2: клавиша переключения: Нажмите, чтобы отрегулировать положение, в котором мигает трубка nixie. Если трубка nixie мигает, K3 будет регулировать значение проблесковой трубки nixie. До нажатия K2 трубка nixie больше не мигает.

K3: когда трубка nixie мигает, K3 регулирует цифровое изменение, от 0 до 9 в свою очередь.

Когда дисплей трубки nixie является нормальным, K3 регулирует положение после запятой. Десятичная точка составляет от 0 до 999 минут в цифрах, от 0 до 99,9 секунд в десятках и от 0 до 999 секунд в отсутствие десятичной точки.

Примечание: Есть две группы времени для P-2 функций и P-3 для регулировки. Согласно K2, шесть раз это цикл, один раз настраивается на первые три раза, а другой раз настраивается на последние три раза. (Когда синий светильник включен, это означает, что реле настройки закрыто.

Когда синий светильник выключен, он показывает время, когда реле настроено на отключение.
