Описание
200 KGDigital Human scale источник питания постоянного тока: 5 В черный закаленное стекло 4a50kgsteel датчик взвешивания с 24 битами конверсионный Модуль дисплей точность 0,02 КГ точность взвешивания +-KGError +-20 грамм или около того, (Ошибка человеческих весов на рынке is100-300Ke) эта посылка не включает макетную плату ARDUINO, то, что продается, называется модулем. Макетная плата должна быть подготовлена самостоятельно., вы также можете связаться с нами, если вам это нужно. Ниже представлены тестовые фотографии.
Размер: 260*260*22 (единица миллиметра)
Вес изделия: 790 (единица грамм)
----------------------------------------------------------------------------------------
Носитель изготовлен из закаленного стекла с твердой поверхностью., внутри is4A50KGHalf мост Датчик взвешивания 。
Provide2Versions
Yeshx711 прямая Выходная версия-это последовательный выход, который должен быть подключен к драйверу платы развития, ProvideARDUINO development board test program 。
B версия выводится через последовательный порт, yesusbподключите компьютер для отображения веса на компьютере.
Посылка введение AVersion 711 версия прямого выхода BVersion компьютерная версия дисплея
Yeshx711 прямая Выходная версия-это последовательный выход, который должен быть подключен к драйверу платы развития, ProvideARDUINO development board test program 。
Доставка 200 KGSaid Send4Root50CM DuPont кабель 。
Buyhx711 прямая Выходная версия доступна процедура, последовательный порт дисплей Источник программы 。
Версия прямого выхода версии AVersion 711
AVersion нужно внешнее одночиповое микрокомпьютерное программирование для чтения данных, ниже представлена версия сообщения

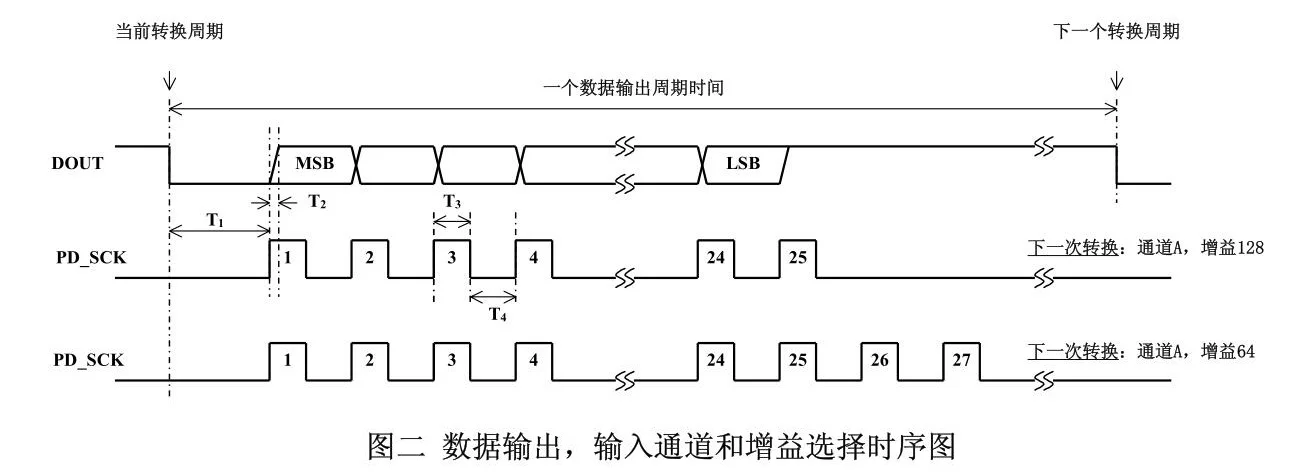

Линия связи состоит из контактов SCK и доута, используемых для вывода данных, выбора входного канала и усиления. когда выход данных pin DOUT высокой мощности, IndicateA/D конвертер еще не готов к выходу данных., В это время входной сигнал последовательного порта PD_SCK должен быть низким. когда доут после изменения с высокого уровня на низкий уровень, PD_SCK должен войти 25 До 27 различных импульсов часов (рис. 2). один из импульсов часов поднимающийся край считывает выход 24 самых высоких бит битовых данных (MSB), до тех пор, пока не завершится первый 24 тактовый пульс, 24 битные выходные данные завершены от самого высокого бит до бит за бит вывода. 。 первый от 25 до 27 тактовый Пульс используется для выбора следующего входного канала A/D и усиления, см. Таблица 。
PD_SCK количество входных тактовых импульсов не должно быть менее 25 или более 27, в противном случае, будут вызваны ошибки последовательной связи. 。 когда A/D, когда входной канал или усиление Преобразователь меняется, A/D конвертер требует 4 циклов вывода данных может быть стабильным. доут в 4 только после цикла вывода данных изменится с высокого уровня на низкий уровень, выход достоверных данных 。
Я не понимаю. Рекомендуется использовать выходную версию последовательного порта., данные о весе последовательного порта 。
-------------------------------------------------------------------------------------------------------
B версия выводится через последовательный порт, yesusbподключите компьютер для отображения веса на компьютере.
Доставка список поставки 200 кгсаид + USBTurn последовательный кабель для передачи данных Send4Root50CM DuPont кабель 。
Программное обеспечение для отображения последовательного порта, драйвер usb, простое использование.
Выход последовательного порта по умолчанию is1 автоматически загружает данные один раз в секунду, Baud rate9600. Скорость передачи данных по времени может быть изменена самостоятельно.
Последовательный порт прямой displayKG вес, можно считывать непосредственно с помощью последовательного порта ассистента 。
Тест драйвера для самостоятельной внешней разработки.

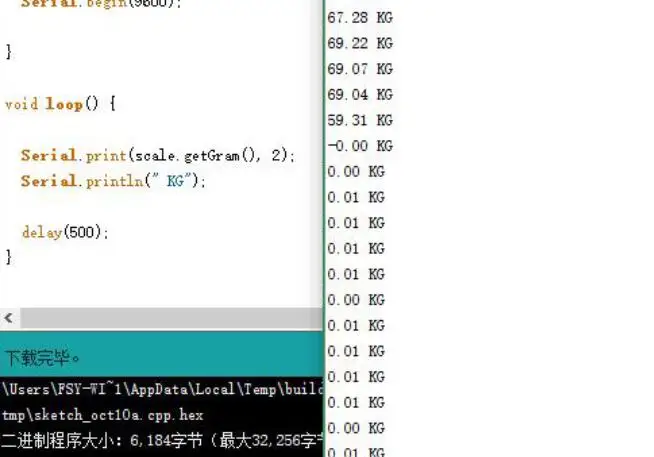

Эта посылка не включает в себя макетную плату ARDUINO, то, что продается, называется модулем. Макетная плата должна быть подготовлена самостоятельно., вы также можете связаться с нами, если вам это нужно. Ниже представлены тестовые фотографии.
Разъем 4root линии, скачать тестовую программа ARDUINODevelopment Board, открыть последовательный порт помощник, чтобы отображать вес непосредственно. Кг.
Только информация, написанная здесь, может быть отправлена., вся информация является электронной, после получения товара, свяжитесь со службой поддержки клиентов, чтобы попросить об этом.
Электронные данные: схема. Модуль JPG введение проводки введение процедуры тестирования
'
