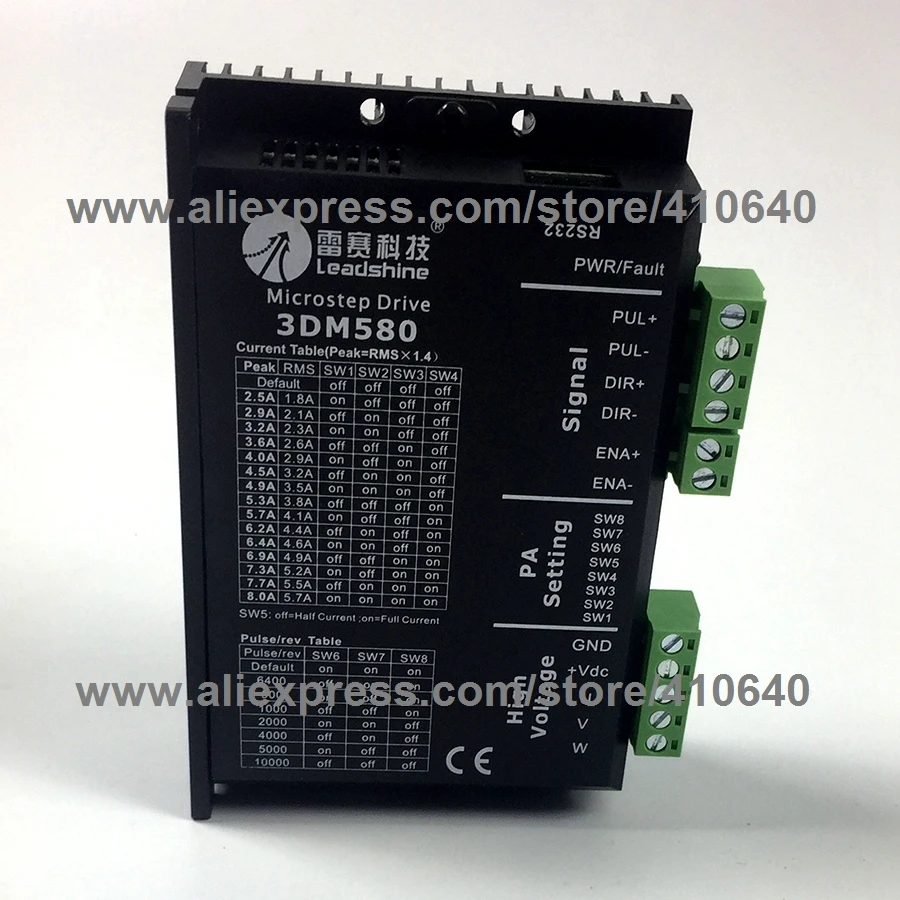

Подлинный Leadshine 3DM580 шаговый двигатель привод от 18 до 50VDC Max 8A подходит для 573S09 573S15 863S22 и 863S42 шаговый двигатель

Обратите внимание:

Мы поставляем только Натуральная кожа(Без подделки, копирования, секонд хэнд или восстановления!) Leadshine Серводвигатель привода с разумной ценой, если ваш бюджет ограничен, пожалуйста, свяжитесь с нашим сервисным человеком онлайн, и он порекомендует вам низкую цену другого поставщика.

! ! Натуральная!Leadshine 3DM580Безуходный 3-х фазный 32-бит DSP цифровой шагового привода

3DM580 цифровой в низкого напряжения привод шагового двигателя, используя самые последние 32-bit DSP технология, подходит для 57,86 серии электродвигательного привода, имеет хорошую производительность на низких оборотах.
Может быть установлен в пределах произвольного деления и номинального тока 256 произвольного значения тока, может удовлетворить требования большинства малых и средних устройств. использование встроенной микро-технологии, даже в условиях низкого пробоя, может достичь высокого эффекта сегментации, низкая работа очень стабильна, с низким уровнем шума.
Внутренняя интеграция привода с функцией самостоятельной настройки параметров и может автоматически генерировать оптимальные параметры работы для различных моторов, максимальная игра для производительности мотора.

Особенности:
Может управлять 3/6 линии 3 фазы шагового двигателя
Диапазон выходного напряжения: 18 ~ 50 В постоянного тока
Макс. Ток: 8.0A; Разрешение: 0.1A
Частота входного импульса до 500 кГц
Микроступенчатое программируемое разрешение, от 200 до 51200 шагов/об
Антирезонансный, обеспечивает оптимальный крутящий момент и отрицает нестабильность среднего диапазона
Самопроверка мотора и технология автоматической настройки параметров, оптимальных реакций с различными моторами
Многоступенчатый вход обеспечивает низкое разрешение для получения более высокого микроступенчатого выхода для плавной работы системы
Ttl совместимый и оптически изолированный вход
Автоматическое уменьшение холостого хода
Поддержка режимов PUL/DI R и CW/CCW
Защита от перенапряжения, перегрузки по току, фазовых ошибок

Электрические характеристики:

1. Электрический

Электрические спецификации (Tj = 25 °C/77 of)

3. Микрошаг и ток

В 3DM580 использует 8-битный DIP-переключатель, чтобы установить мотор динамическая сила тока, течение остановки и разрешение microstep, как показано ниже:

Выбор разрешения микрошага и Настройка тока

Разрешение MicrostepУстанавливается SW 6,7, 8 DIP переключателя, как показано в следующей таблице (Min.200ppr; Max.51200ppr) (по умолчанию разрешение микрошага драйвера составляет 200ppr):

Регулировка тока:
Первые четыре бита (SW1, 2, 3, 4) DIP-переключателя используются для установки динамического тока. Выберите настройку, наиболее близкую к требуемому току двигателя. (по умолчанию пиковый ток составляет 2,1 а)

Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.

Статический ток настройки:

Использование SW5 для установки статического тока, «Выкл»-статический ток составляет половину рабочего тока; «Вкл»-Статический ток и рабочий ток одинаковы.

Обычно мы устанавливаем SW5 в "OFF", это может уменьшить тепло и энергопотребление двигателя и водителя, улучшить надежность. после 0,4 s остановки импульсного сигнала ток автоматически пополам, в идее теплотворная способность снижается до 25%.

Типичные применения

Механический Параметры
