Описание

Поддержка любого микроконтроллера интеллектуальный сенсорный TFT ЖК-дисплей 320*240 панель терминал

Описание продукта:

STVI035WT-01

STVI035WT-01 является интеллектуальным TFT ЖК-модулем сПорт UARTКоторый может контролироватьсяКакой-либо MCUС помощью простыхМощный набор команд. Таким образом, его можно использовать в качестве цветного TFT дисплея и сенсорного контроллера в различных электронных оборудованиях.

STVI035WT-01 включает процессор, tft-драйвер, флэш-память, порт UART, блок питания и так далее, важно, что он имеет готовоеОсновные Управление программыИВысокопроизводительная разработка программного обеспечения, Так что это может уменьшить много времени разработки и стоимость для инженеров.

Параметры продукта

Физических параметров

Модель	STVI035WT-01
Размеры (дюймы)	3,5"
Разрешение	320×rgb×240
Цвет	65536 цветов (16 бит)
Зона видимости	70,1 мм × 52,6 мм
Pixel интервал	0,1905 мм × 0,0635 мм (h× V)
Габаритные размеры	93 мм × 70,1 мм × 14,9 мм (N)/16,5 мм (T)
Чистая Вес	85 г (N)/100 г (T)
Панель TFT	+ Класса с промышленная панель
Сенсорный экран	Промышленный уровень 4 сопротивления провода или без сенсорного дисплея является опционально.

Подсветка параметр

Тип подсветки	Светодиодный
Яркость	400 cd/m2 (Яркость можно регулировать в 100 уровнях.)
Контраст	500: 1
Подсветка жизни	30000 часов
Угол обзора	70 °/70 °/50 °/70 ° (L/R/U/D)
Рабочая Температура	-20 °C ~ + 70 °C
Рабочая влажность:	55 °C, 85%
Для хранения Температура	-30 °C ~ + 85 °C
Экран режим	Цифровой

Производительность параметр

Процессор	CortexM4
ЖК-дисплей контроллер	CPLD EPM240
Частота обновления	200 МГц
Изображение Переключение Скорость	12 мс/картинка (83 картинки/с)
Флэш-память	Стандарт 128 м, расширение 1 Гб
Объем памяти рисунок объявления таблички указатели	В соответствии с возможностью изображения, предлагаем формат «JPG»
Интерфейс	RS232/RS485/ttl/USB Интерфейс
Изображения загрузки	USB2.0 (12 Мбит/с) и U диск для хранения загрузки
Напряжение диапазон	DC6.0V ~ 40 V (типичное значение: 12 V)
Мощность	0,8 W

Тесты дней

Средняя наработка на отказ	4250000 H
Рабочая Температура	-20 °C ~ + 70 °C
Влажности воздуха	60 °C, 90%
Непрерывная вибрационных испытаний	10-55 Гц, 1,5 мм, 10 г
Воздействие ускорения тестирования	6 мс, 100 г
Тестирование ESD	10KV
Излучения испытания надежности	44 W

Основной размер TFT ЖК-модуля

Размер	Разрешение
3,5''	320240;320480
4,3''	480*272
5''	480272; 640480; 800*480
5,6''	640*480
5,7''	640*480
7''	800480; 800600; 1024*600
8''	800600; 1024768
9,7''	1024*768
10,1''	1024*600
10,4''	800*600
12,1''	1024*768
15,1''	1024*768

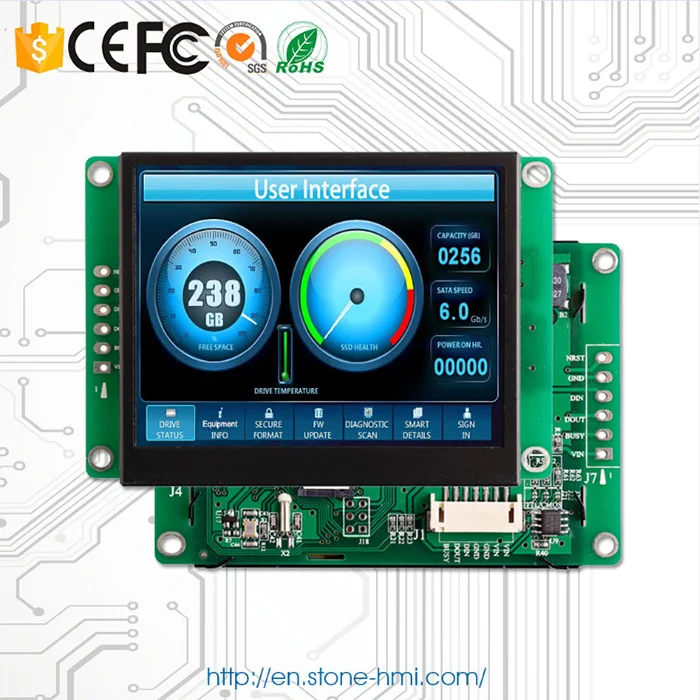

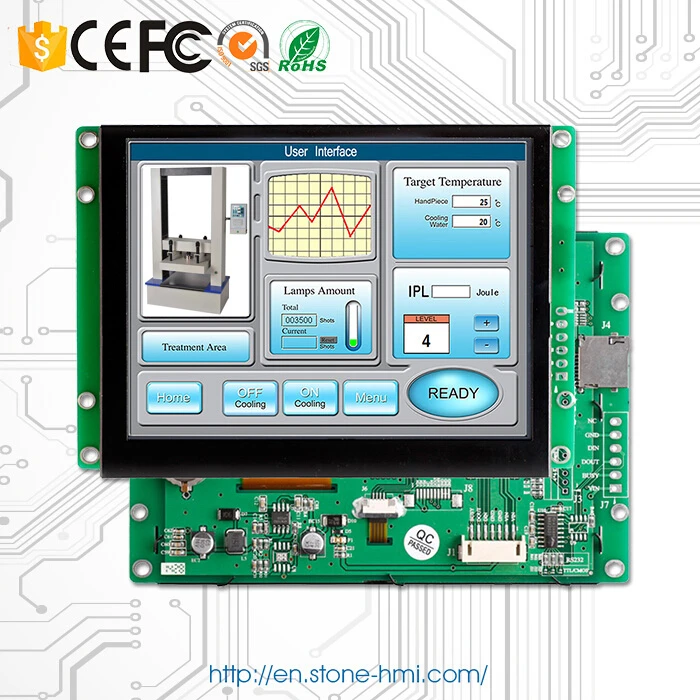

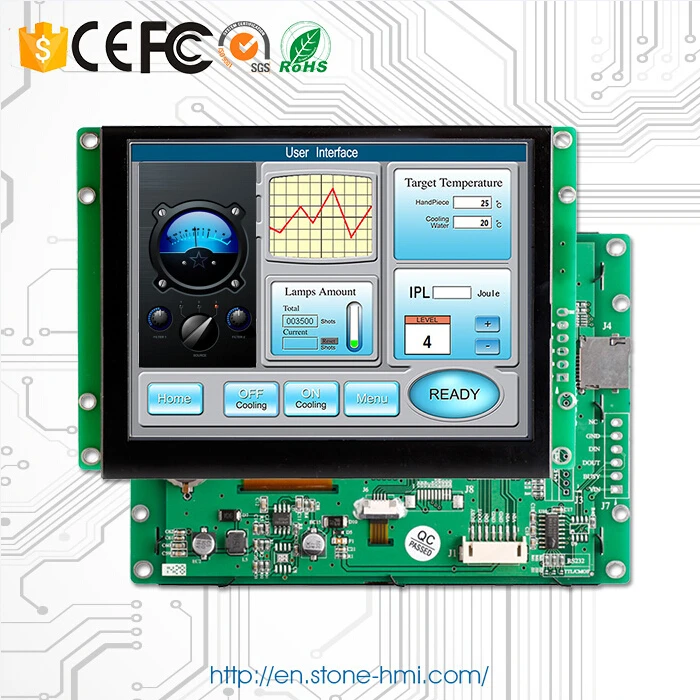

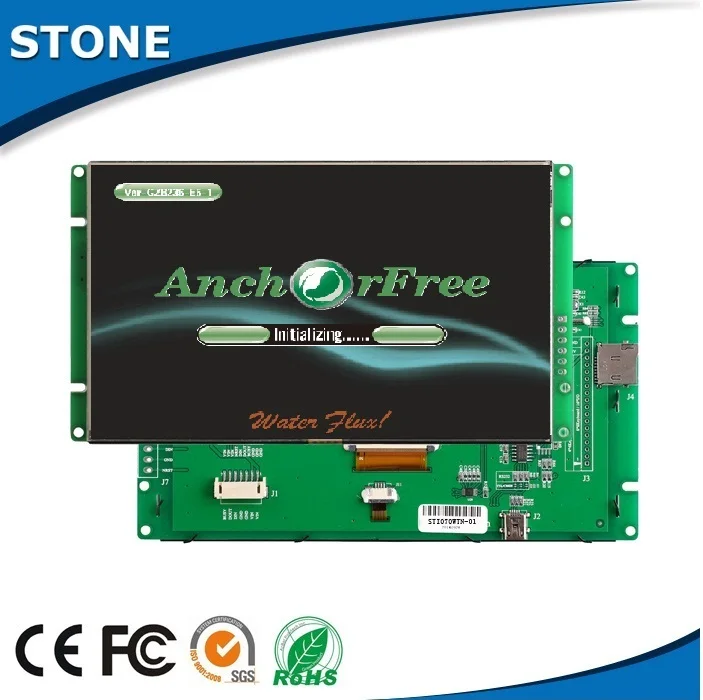

Изображение продукта

Почему каменный TFT ЖК-модуль является интеллектуальным?

Предмет	Аппаратные средства	Программное обеспечение	Управление	Сравнение
	Панель TFT и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания	Программное обеспечение дизайна GUI и Набор шестигранных команд	Простота в эксплуатации, используйте простую инструкцию (шестигранный код) для управления tft-модулем любым младшим инженером.	1. Легко! Pwerfull! Экономия! 2. Подключи и играй. 3. Работает быстро. 4. Промышленный класс. 5. компоненты от известных брендов.
	ПК	Операционная система	Разработка прикладных программ профессиональным инженером по.	1. Требуется профессиональная работа. 2. Долгое время запуска. 3. медленно работает. 4. высокая стоимость.
	Панель и драйвер	Нет	Напишите много программ управления для TFT модуля профессиональным инженером.	1. нужна утомительная и профессиональная работа. 2. Затраты на время разработки. 3. нестабильная рабочая система. 4. Компоненты низкого качества.
	Только панель	Нет	1. Разработка оборудования и драйвера. 2. Запись программ профессиональным инженером.	1. Нам нужна от утомительных С гарантией качества работы. 2. Стоимость еще больше времени на разработку. 3. нестабильная рабочая система. 4. дешевые имитированные компоненты.

Поддержка любого микроконтроллера интеллектуальный сенсорный TFT ЖК-дисплей 320*240 панель терминал

Наши услуги

Поддержка любого микроконтроллера интеллектуальный сенсорный TFT ЖК-дисплей 320*240 панель терминал

Оплата и доставка

О нас

Beijing STONE technology Co., Ltd.Является ведущим производителем продукции HMI (Интеллектуальный TFT ЖК-модуль и промышленный ПК). отличается новейшей технологией и надежной поддержкой для клиентов из более чем 80 стран, и имеет специализированный опыт в TFT lcd модуле и промышленных ПК R & D, производство и рынок в течение более 14 лет с 2004.мы всегда следуем каменному духу" Профессиональные надежные успешные "эти годы, и получили огромный успех на мировом рынке благодаря передовым технологиям, надежному сервису и ценовому превосходству.

Поддержка любого микроконтроллера интеллектуальный сенсорный TFT ЖК-дисплей 320*240 панель терминал

Вопросы и ответы

1. включает ли ваш продукт программное обеспечение?
A: Да. Бесплатное интерфейсное программное обеспечение графического пользователя включено.

2. Как вы программируете дисплей?
О: мы не должны написать какой-либо код для дисплея или программировать драйвер. Наш набор дисплея включает процессор и память, вы можете использовать напрямую. Jpg файл для создания GUI и использовать его, чтобы отправить Набор шестигранных команд для связи с Вашим микроблоком управления.

3. какой интерфейс имеет этот дисплей?
A: набор дисплея с помощью UART последовательный порт (RS232/RS485/ttl), чтобы общаться с любым видом MCU блок с шестигранной головкой наборы команд.

4. Может ли дисплей воспроизводить видео/аудио файлы?
A: Да. Базовый набор дисплеев имеет память 128 Мб, и вы можете хранить в нем любой видео/аудио файл. Дисплей может воспроизводить файлы напрямую.

5. вы используете резистивный сенсорный или емкостный сенсорный дисплей?
О: мы имеем резистивный сенсорный, емкостный сенсорный и несенсорный дисплей в наличии.

6. Что еще мне нужно использовать этот набор дисплея?
A: Мы предоставляем кабель, конвертер, программное обеспечение и руководство. Вам просто нужен ПК с системой windows, и блок питания постоянного тока 12 В для работы с дисплеем.

7. Я не знаю, как проектировать GUI или общаться с моим устройством. Где я могу получить помощь?
О: мы предоставляем специальное руководство на английском языке и руководство по разработке для вас. Вы можете получить любые необходимые для развития знания. Вы также можете проверить наш канал YouTube для видео инструкции или напрямую связаться с нашими продажами, чтобы получить некоторую помощь.

8. Что, если дисплей был поврежден или не удалось?
О: мы предоставляем 3 года безусловной гарантии для нашего I-serial и серийного дисплея, 1 год безусловной гарантии на C-серийный дисплей. Вы можете получить бесплатную замену, если ваш дисплей был поврежден или не удалось.
