ПЛК промышленная плата управления FX1N-20MR FX1N-20MT ПЛК плата управления

Описание

Посылка 1: плиты FX1N-20MT

Посылка 2: плиты FX1N-20MR

Посылка 3: с корпусом FX1N-20MT

Посылка 4: с корпусом FX1N-20MR

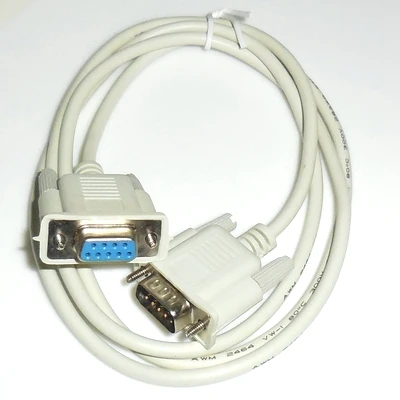

Посылка 5: 232 серия загрузки

Посылка 6: линия загрузки USB

Тип продукта:FX1N-20MR/FX1N-20MT

Тип выхода реле: управляемый контактор переменного тока. Промежуточное реле. Соленоидный клапан (макс. 5А)

Тип выхода транзистора: управляемый шаговый двигатель. Гидравлический клапан. Промежуточное реле. Равная нагрузка постоянного тока (макс. 3 а).

Мощность питания:DC24V

Вход:Всего 12 точек X0-X7.X10-X13

Выход:Всего 8 точек Y0-Y7.

Объем памяти:8000 шагов.

Загрузка скорости передачи: 9,6 кбит/с

Программирование: Программирование программного обеспечения GX разработчик илиGX усилительный насос работает 2Программирование, загрузка, отладка, мониторинг(Можно контролировать для легкой отладки).

Размер: длина 121 мм * ширина 116 мм * высота 25 мм

126 мм * ширина 116 мм * высота 42 мм с длиной корпуса

Нет необходимости в трансформации программного обеспечения, как и способ загрузки обычного ПЛК.

M8000 (работает мониторинг контактов), M8001 (работает мониторинг обратных контактов).
M8002 (инициализирующий импульсный контакт), M8003 (инициализированный импульсный обратный контакт).
M8004 (контактная точка с индикацией ошибок).
M8011 (10 миллисекундный тактовый пульс), M8012 (100 миллисекундный тактовый пульс)

M8013 (1 секундный тактовый пульс), M8014 (1 тактовый пульс).
M8020 (нулевой бит флаг), M8021 (брать знак), M8022 (носить флаг).
M8029 (знак окончания выполнения инструкции).
M8033 (память держит контакт).
M8034 (нет выходного контакта).
Дополнительные сведения о серии FX1N.

Данный продукт в настоящее время поддерживает набор команд

Основные инструкции по уходу за изделиемLD, LDI, AND, ANI, OR, ORI, OUT, (OUTT, OUTC), SET, RST, ANB,
MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF, RET, OUTM, SETM, OUTM,
RSTS, PLS, PLF, MC, MCR, PI, END.
Шаг Инструкция:STL: поддерживает 8 параллельных веток. Различные номера состояния могут иметь двойные катушки.
Свяжитесь с сравнение Инструкция:

LD> =, LD <= LD>, LD <> LD =, и> =, и <= и>, и <, и <> и =, или> =, или <= или>, или <, или <> или =.
Передача и сравнение инструкции:MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV. SMOV. BMOV.
Четыре инструкция по эксплуатации:ADD, SUB, MUL, DIV, inc., DEC, WAND, WOR, WXOR, NEG.
Циклического сдвига Инструкция:SFTR, SFTL, SFWR, SFRD.
Обработка данных инструкции по уходу за изделиемZRST, DECO, ENCO.
Потока программы обучения:CJ, CALL, SRET, IRET, EI, DI, FEND, WDT, FOR, NEXT.
Удобно инструкции по уходу за изделиемIST, ABSD, INCD, ALT, RAMP,
Высокая скорость обработки инструкции:

REF, REFF, MTR, HSCS, HSCR, SPD, PLSY, PWM, PLSR (два импульсных выхода, Y0, Y1 порт).
Порт ввода/вывода периферийного устройства:DSW, SEGL, от, до.
Периферийные устройства SER Инструкция:RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.
Позиционирование инструкции по уходу за изделиемABS, ZRN, PLSV, DRVI, DRVA.
Часы работы:TCMP, TZCP, TADD, TSUB, TRD, TWR, час.

Поддержка 32-битный инструкции.
