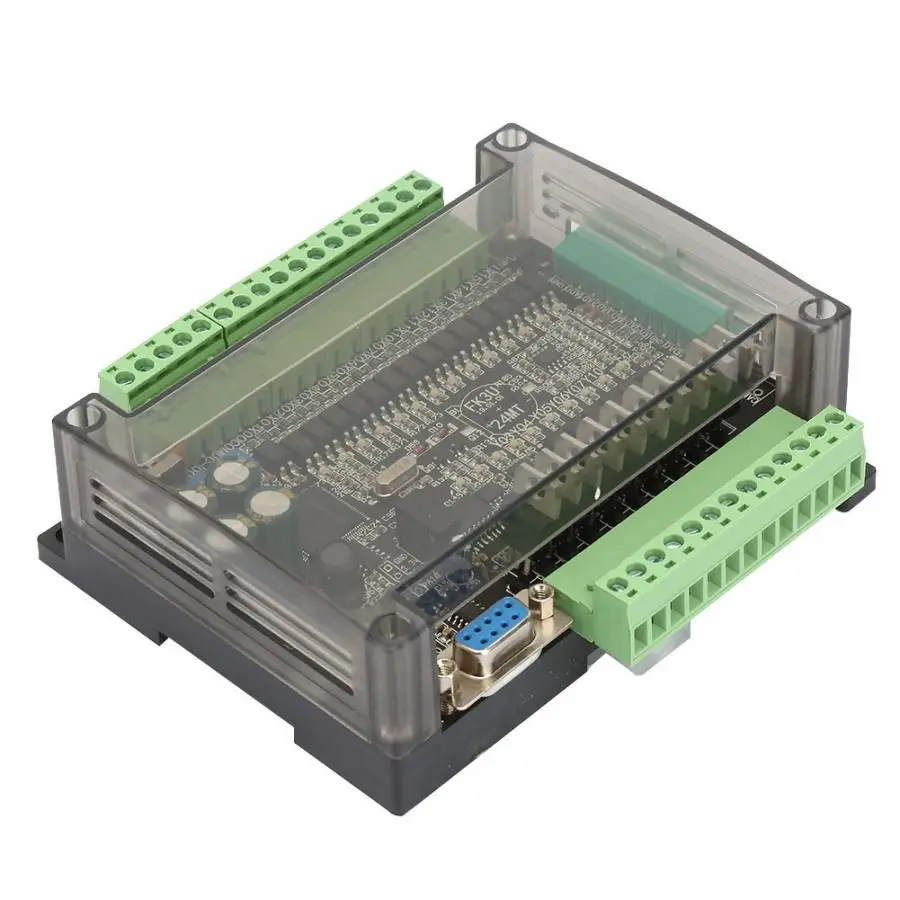

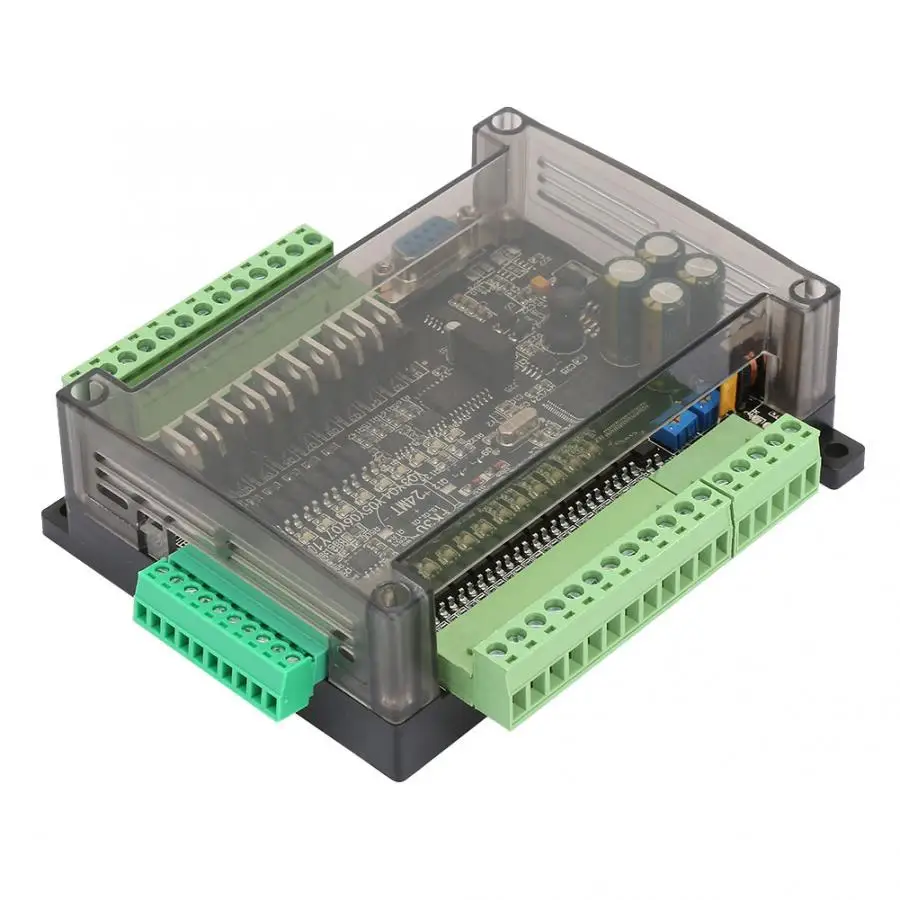

PLC промышленная плата управления 24 В 24MT PLC контрольный Лер 6 аналоговый вход 32 бит MCU 14 вход 10 транзисторная Выходная плата

2 590 руб.

Описание

24 В 24MT PLC контроллер 6 аналоговый вход 32 бит MCU 14 вход 10 транзисторная Выходная плата

Особенности:

Написание приложений на лестничном языке Поддержка GX-Develoer, GX-WORK2. Поддержка каналов интерфейса человека-машины, приложение точно такое же, как FX3U. Поддержка программирования лестницы, загрузки, монитора. Программирование порт-порт для скачивания программ и общение с интерфейс человек-машина. Этот ПЛК принимает промышленные 32-бит микроконтроллеры с сильным анти-помех, и его скорость работы намного превышает FX3U. Скорость передачи ПЛК составляет 38400. 14-точечный ввод и 10-выход тразистора платы. Y0-Y 3 транзистора может выводить до 100 K импульса. Y4-Y7 транзистор может выводить до 12 K импульса. Y0-Y10 также можно использовать для обычного выхода, который может управлять шаговым механизмом, электромагнитным клапаном, цилиндром и другой нагрузкой постоянного тока 24 В. Плата питается от постоянного тока 24 В. Не входите напряжение переменного или 220 В.
Параметры:
Скорость передачи данных: 38400
Источники питания: 24VDC

Вход мощность	DC 24 V
Количество шагов	8000 шагов; 2 связи: 1 RS232 (порт последовательной связи DB9-протокол FX3u 38400, 7, E, 1; 1 RS485 (опция 485) (протокол связи может быть установлен D8120)
Точка входа X компонент	XO-X27, DC24 вход, активный низкий. X0-5-это входный порт с высокой скоростью (12 кГц)
Точка входа Y компонент	YO-Y 3 выход тразистора, транзистора выходной ток 500mA, плюс диодную может поступление 4A; YO-Y 3-4 канала 100 K импульсный выход, выходной ток 500mA, плюс диод freewheeling может прибывать 4А.; Y4 ~ Y11 транзистор общий выход может Прямая поставка 24V3A нагрузка
Аналоговый вход	6 аналоговых входов, 12-разрядный точности (3 напряжения 0-10 V, 3 скачков напряжения и питания 0-20MA); Читать аналоговые с RD3A инструкции
Аналоговый выход	2 аналоговых выходов, 12-разрядный точность, выходное напряжение: 0-10 V. Выходное аналоговое напряжение с помощью команды WR3A
Промежуточное реле м	MO-M3071, диапазон отключения питания можно установить для MO-M1023, по умолчанию M500-M1023
Шаг точки S	S0-1023, диапазон отключения питания можно установить для S0-S1023, по умолчанию S500-S9999
100 мс таймер	TO-T199, накопительная мощность-вниз сохранить T184-T199
10 мс таймер	T200-T249, накопительная мощность-вниз сохранить T246-T249
1 мс таймер	T250-T383, где T250-255 накопительный
16-бит счетчик	CO-C199, экономьте мощность C100-199
32-битный счетчик	C200-C219, экономьте мощность C220-C234
Большие размеры 32 бит с высоким уровнем счетчик скорости	C235-255; C235-240-это однофазный счетчик, без мультипликатора; C241-240-это однофазный счетчик, 2 раза частота; C247-249-двухфазный счетчик, без мультипликатора; c250-252 двухфазный счетчик, 2 раза частота; C253-255 двухфазный счетчик, 4 раза частота
Регистр D	DO-D7999, диапазон отключения питания может быть установлен, чтобы сделать-7999.
Непрямая адресационная указка V, Z	VO-7, Z0-7
P subroutine прыжок номер	PO-63
Я прерывания	Снаружи прерывается XO-5. Прерывание таймера (1 мс-это устройство). Счетчик прерываний
Специальный м компонент	M8000 обычно cl osed при работе, M8002 работает на импульсе, M8011-10 мс импульса, M8012-100 мс импульса, M8013-1 s импульса, M8014-минутный пульс.
Мнемонический, название	Функция
LD	Управление начинается датчики
LDI	Операция начинается нормально cl osed контакт
ЛД	Запуск операции обнаружения поднимающихся кромок
LDF	Запуск операции обнаружения падающих кромок
И	Серия нормально разомкнутый связаться с нами
ANI с металлическим ремешком регулируемой длины	Серия нормально cl osed контакты
ANDP	Проверьте последовательное соединение на верхней кромке
ANDF	Последовательное соединение обнаружения падения края
Или	Параллельный датчики
ORI	Параллельный нормально cl osed контакт
Opr воды в бассейнах	Параллельное соединение с растущим краем
ORF	Параллельное соединение для обнаружения падающих кромок
ANB	Последовательного соединения между кубики
Шар	Параллельного соединения между кубики
OUT	Катушка выход привода
Набор	Катушка действий по-прежнему
RS T	Удаление Линии мокрого удержания движения
Пожалуйста,	Катушка подъем края выход
PLF	Катушка заднему выход
ALT	Альтернативный выход
MC	Общая точка соединения с катушкой
MCR	Общий контакт выпуск команды
MPS	Оперативный для хранения
МСР	Для хранения индикации
MPP	Для хранения считывание и сброс
INV	Результат операции изменен
Конец	Конца программы
4 ступенчатая лестница инструкции
STL	Передвижная стремянка старт
Вызова	Вызова subroutine
Красно-белый	Передвижная стремянка конец
SRET	Subroutine возврата
