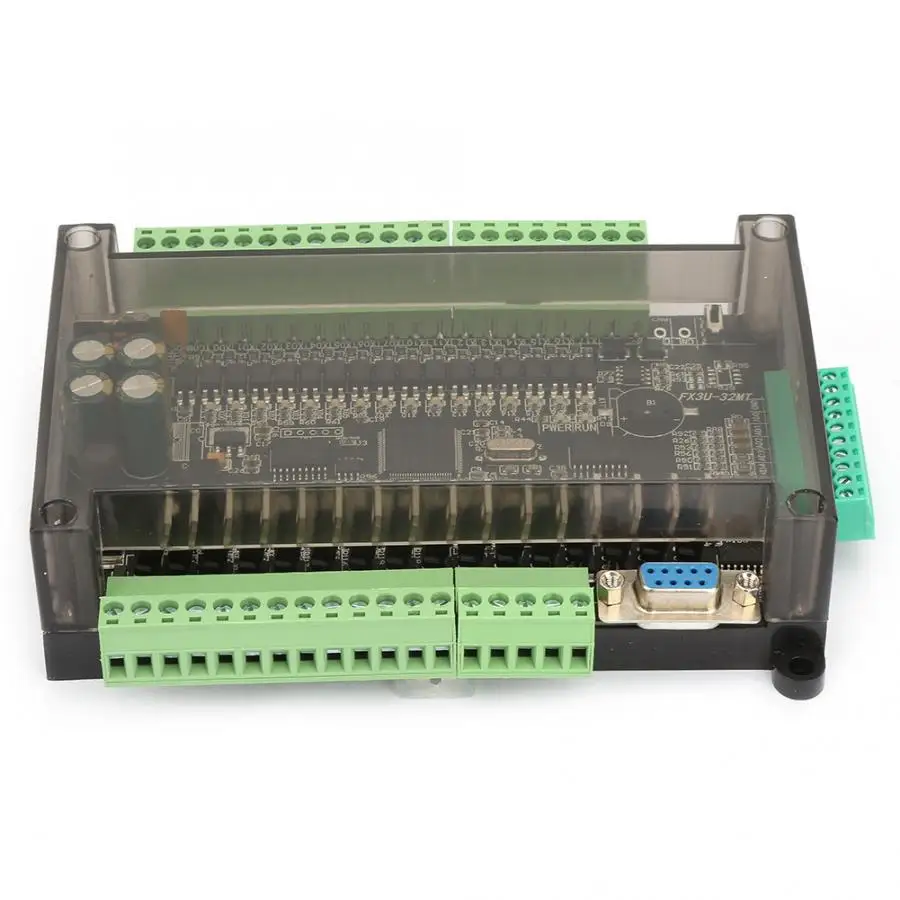

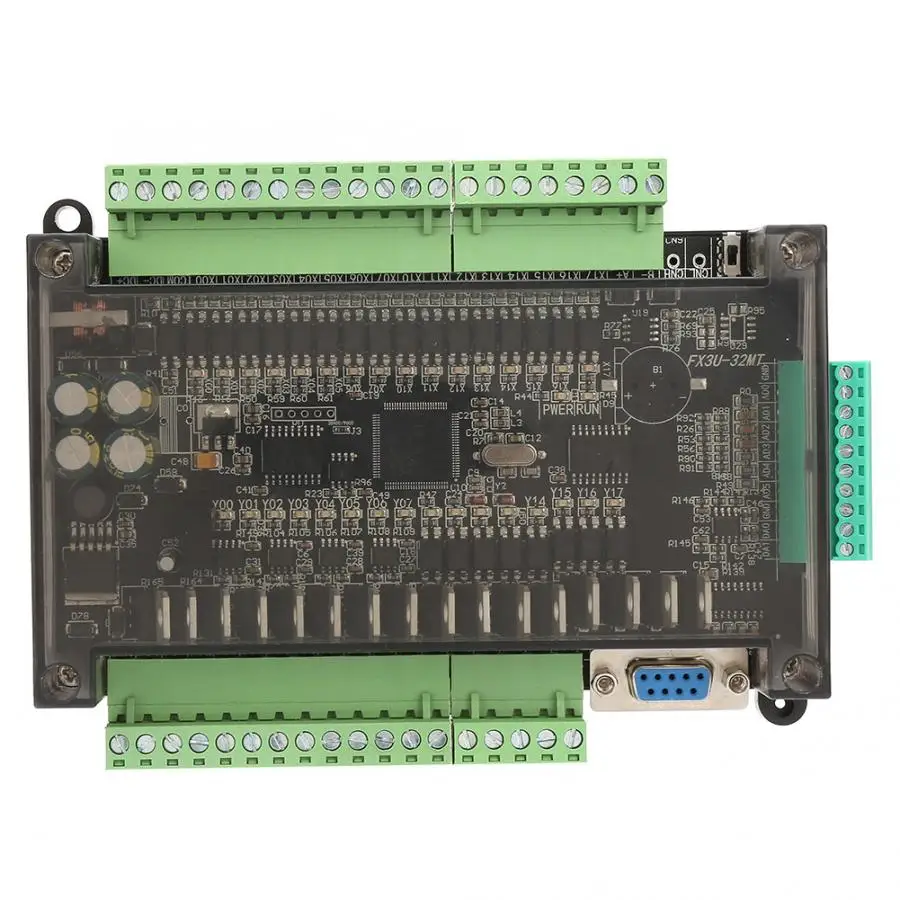

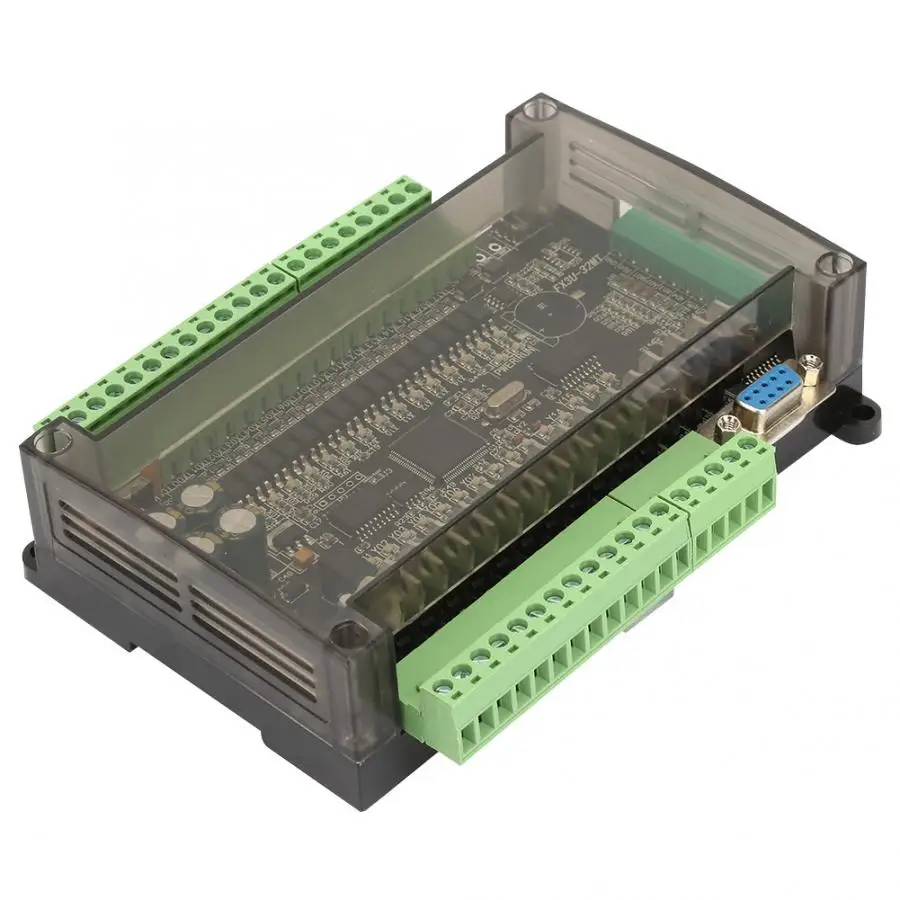

PLC контроллер DB9 последовательный порт шнур 24 В 32MT PLC контроллер 8 каналов 100k импульсный 32 бит MCU 16 вход 16 транзисторный выход

Описание

24 V 32MT PLC контроллер 8 каналов 100 k импульсный 32 бит MCU 16 вход 16 транзисторный выход

Особенности:

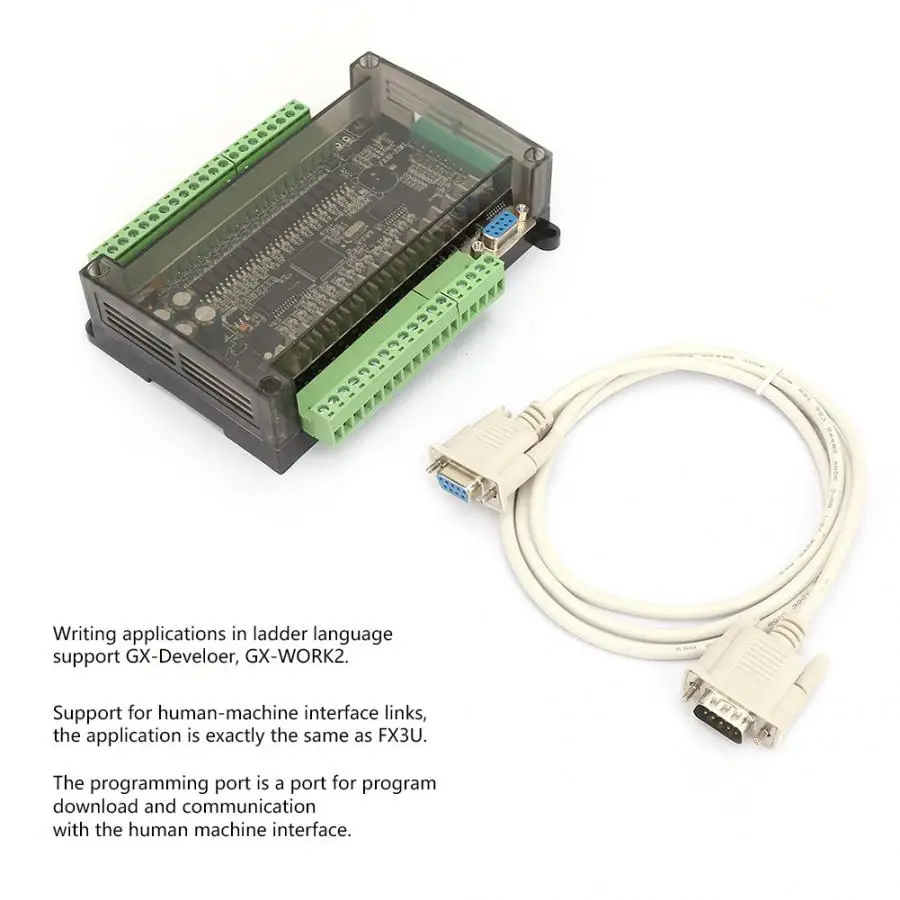

Написание приложений на лестничном языке Поддержка GX-Develoer, GX-WORK2. Поддержка каналов интерфейса человека-машины, приложение точно такое же, как FX3U. Поддержка программирования лестницы, загрузки, монитора. Программирование порт-порт для скачивания программ и общение с интерфейс человек-машина. Этот ПЛК принимает промышленные 32-бит микроконтроллеры с сильным анти-помех, и его скорость работы намного превышает FX3U. Скорость передачи ПЛК составляет 38400. 16-точечный ввод и 16-выход тразистора платы. Y0-Y7 транзистор может выводить до 100 K импульса. Y0-Y16 также можно использовать как обычный выход. Если Y0-Y7 подключен к большой нагрузке, требуется диод свободного хода. 6AD вход (3 канала 0-10 в плюс 3 канала 0-20 мА), 2DA выход (2 канала 0-10 В выход). Плата питается от постоянного тока 24 В. Не входите напряжение переменного или 220 В.
КонкретныеОбразование:
Скорость передачи данных: 38400
Источники питания: 24VDC

Вход мощность	DC 24 V
Количество шагов	8000 шагов; 2 коммуникационный порт: 1 RS232 (DB9 последовательный порт, связь порт FX3u протокол 38400, 7, E, 1 (1 шт.), RS485 порт, 4 протоколы передачи данных можно установить через D8120.
Точка входа X компонент	XO-X17, DC24 вход, активный низкий. X0-5-это входный порт с высокой скоростью (по умолчанию-12 K, 100 кГц-опционально)
Точка входа Y компонент	YO-Y17-это транзистор, и YO ~ Y7 может выводить 8 100 K импульсов или 6 PWM импульсных сигналов. Максимальный ток 3А. YO-3-это выходной порт высокой скорости (до 100 K). PWM период 0-32767 US. Максимальная скорость порта высокой скорости 3а. Внешняя нагрузка подключается к общей терминал + 24, а другой конец соединен с вывод ПЛК порт Y.
Аналоговый вход	6 аналоговых входов, 12-разрядный точность, 3 канала 0 ~ 10 V + 3 канала 0 ~ 20mA, читать с RD3A.
Аналоговый выход	2 аналоговых выходов, 12-разрядный точность, выходное напряжение: 0-10 V. Выходное аналоговое напряжение с помощью команды WR3A
Промежуточное реле м	MO-M3071, диапазон хранения питания может быть установлен
Шаг точки S	SO-1023, диапазон энергосбережения можно установить для S0-S1023
100 мс таймер	TO-T199, накопительная мощность-вниз сохранить T184-T199
10 мс таймер	T200-T249, накопительная мощность-вниз сохранить T246-T249
1 мс таймер	T250-T383, где T250-255 накопительный
16-бит счетчик	CO-C199, экономьте мощность C100-199
32-битный счетчик	C200-C219, экономьте мощность C220-C234
Большие размеры 32 бит с высоким уровнем счетчик скорости	C235-255; C235-240-это однофазный счетчик, без мультипликатора; C241-240-это однофазный счетчик, 2 раза частота;
Регистр D	C247-249 двухфазный счетчик, а не мультипликатор; C250-252 двухфазный счетчик, 2 раза частота; C253-255 двухфазный счетчик, 4 раза частота; DO-D7999, диапазон выключения питания может быть установлен для-7999,
Непрямая адресационная указка V, Z	VO-7, Z0-7
P subroutine прыжок номер	PO-63
Я прерывания	Снаружи прерывается XO-5. Прерывание таймера (1 мс-это устройство). Счетчик прерываний
Специальный м компонент	M8000 обычно cl osed при работе, M8002 работает на импульсе, M8011-10 мс импульса, M8012-100 мс импульса, M8013-1 s импульса, M8014-минутный пульс.

Мнемонический, название	Функция
LD	Управление начинается датчики
LDI	Операция начинается нормально cl osed контакт
ЛД	Запуск операции обнаружения поднимающихся кромок
LDF	Запуск операции обнаружения падающих кромок
И	Серия нормально разомкнутый связаться с нами
ANI с металлическим ремешком регулируемой длины	Серия нормально cl osed контакты
ANDP	Проверьте последовательное соединение на верхней кромке
ANDF	Последовательное соединение обнаружения падения края
Или	Параллельный датчики
ORI	Параллельный нормально cl osed контакт
Opr воды в бассейнах	Параллельное соединение с растущим краем
ORF	Параллельное соединение для обнаружения падающих кромок
ANB	Последовательного соединения между кубики
Шар	Параллельного соединения между кубики
OUT	Катушка выход привода
Набор	Катушка действий по-прежнему
RS T	Удаление Линии мокрого удержания движения
Пожалуйста,	Катушка подъем края выход
PLF	Катушка заднему выход
ALT	Альтернативный выход
MC	Общая точка соединения с катушкой
MCR	Общий контакт выпуск команды
MPS	Оперативный для хранения
МСР	Для хранения индикации
MPP	Для хранения считывание и сброс
INV	Результат операции изменен
Конец	Конца программы
4 ступенчатая лестница инструкции
STL	Передвижная стремянка старт
Вызова	Вызова subroutine
Красно-белый	Передвижная стремянка конец
SRET	Subroutine возврата
