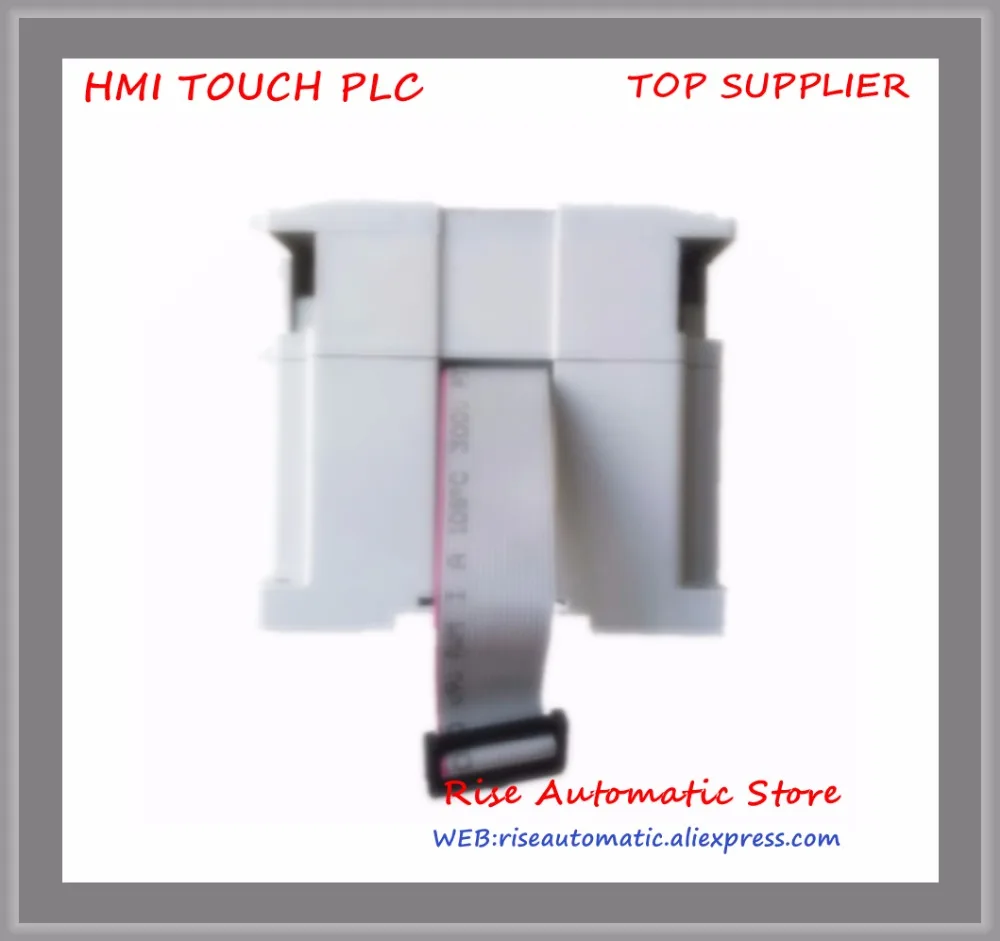

PLC 4 точки 0,1 градусов разрешение аналоговый температурный модуль DVP04TC-H2 тест хорошее качество

Описание

PLC 4 точки 0,1 градусов разрешение аналоговый температурный модуль DVP04TC-H2 100% тест хорошее качество

Особенности

DVP04TC-H2 способен получить 4 балла 0 ~ 150 мВ входного напряжения термопары температурных датчиков (J-type, K-type, R-type, S-type, T-type, е-образные щипцы для установки, n-типа) и превратить их в 24-битный цифровых сигналов. Кроме того, через инструкции из/в DVP-EH2 программы MPU, данные в DVP04TC-H2 могут быть прочитаны или записаны. Есть 49 16-бит контрольно-кассовых машин (CR) в нем. DVP04TC-H2 отображает температуру по Цельсию и Фаренгейту.

Технические характеристики

Температура Модуль измерения	Объяснение
Мощность напряжение питающей сети	24 В постоянного тока (15% в постоянного тока ~ 28,8 В постоянного тока) (-20% ~ +)
Аналоговый выходной канал	4 канала/модуль
Применимые типы датчиков	J-тип, k-тип, r-тип, s-тип, t-тип, e-тип, n-тип плавающий датчик термопары, 0 ~ 150мв вход напряжения.
Диапазон входной температуры.	См. Таблицу в разделе температура/цифровая кривая
Ассортимент цифрового преобразования	См. Таблицу в разделе температура/цифровая кривая
Разрешение	24 бита (0,1 °C/0,1 °F)
Общая точность	+-0.6% при полной шкале в пределах 0 ~ 55 °C, 32 ~ 131 °F
Время отклика	200 мс × количество каналов
Изоляции	Изоляция между цифровыми цепями и аналоговыми цепями. Изоляция между каналами. 500 В постоянного тока между цифровыми схемами и заземлением 500VDC между аналоговыми цепями и заземлением 500VDC между аналоговыми цепями и цифровыми цепями 500VDC между 24VDC и заземлением
Формат цифровых данных	15 важных бит из 16 бит доступны; В комплекте 2
Среднее значение	Да; Доступно для настройки в CR #2 ~ CR #5; диапазон: K1 ~ K100
Самодиагностику	Обнаружение верхней и нижней части/канал
Режим связи (RS-485)	Режим ASCII/RTU. Скорость связи: 4800/9600/19200/ 38400/57600/115200 бит/с. ASCII формат данных: 7-бит, даже бит, 1 Стоп-бит (7, E, 1). Формат данных RTU: 8-бит, четный бит, 1 стоп-бит (8, E, 1). RS-485 нельзя использовать при подключении к ПЛК MPU.
При подключении к DVP-PLC MPU в серии	Модули нумеруются от 0 до 7 автоматически на расстоянии от MPU. № 0 ближе всего к MPU, а № 7-самым дальним. К MPU допускается подключение максимум 8 модулей и не будет занимать никаких цифровых точек ввода/вывода.
Макс. Номинальная потребляемая мощность	24 В постоянного тока (15% в постоянного тока ~ 28,8 В постоянного тока) (-20% ~ + 2,5), Вт поставляется внешней мощностью.
Управление/коробка для хранения	1. Работа: 0 °C ~ 55 °C (температура), 50 ~ 95% (влажность), степень загрязнения 2 2. Хранение:-25 °C ~ 70 °C (температура), 5 ~ 95% (влажность)
Вибрации/удара иммуНюты	Стандарт: IEC61131-2, IEC 68-2-6 (тест Fc)/IEC61131-2 и IEC 68-2-27 (тест Ea)
