Переключение количества цифровой вход IO модуль релейный выход плата управления протокол modbus 485 сеть

Описание

Модель для малышей: IO-XX-XX
IO-05-05 Технические параметры:
> Рабочее напряжение: DC12V ~ DC24V (рекомендуется DC12V)
> Рабочий ток: 150 мА
> Режим ввода переключателя: точка входа короткое подключение к обычному концу, например, короткое соединение IN0 COM является эффективным входным режимом.
> Релейный выход: часто открыт связаться с нами (такие как k3'and K3 представляют собой пару нормально разомкнутый выход связаться с нами)
> Ретрансляционный узел Выходная мощность: DC30V/1A (Внимание: Не удается подключиться AC220V совместим с электрическими сетями)
> Срок службы реле: 100 тысяч раз
Вход клеммное соединение режим:
* 24 V-модуль Рабочая мощность, DC12V ~ DC24V
* GND-источник питания
* B-RS485 сигнальная линия B
* A-RS485 сигнальной линии А
* IN0-Переключатель входного канала громкости 0
* IN1-переключатель громкости входной канал 1
* IN2-переключатель громкости входного канала 2
* IN3-Переключатель входного канала громкости 3
* IN4-переключатель громкости входной канал 4
* COM-переключатель громкости вход общественный конец
Выходное клеммное Соединение:
K0/k0'-выходное реле 0 часто открыт контакт
K1/k1'-выходное реле 1 часто открыт контакт
K2/k2'-выходное реле 2 часто открыт контакт
K3/k3'-выходное реле 3 часто открыт контакт
K4/k4'-выходное реле 4 часто открыт контакт

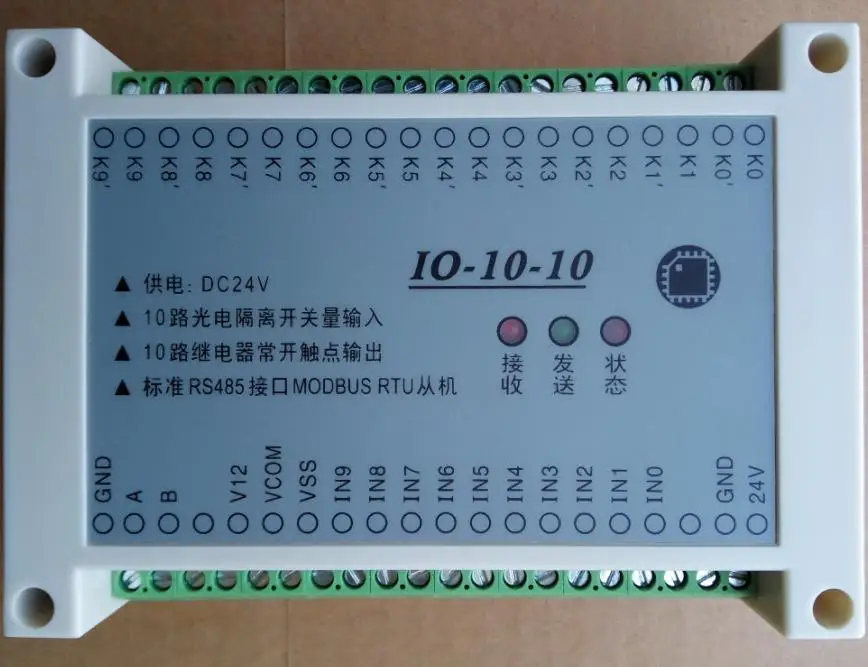

IO-10-10 Технические параметры:
> Механический Размер: 145x90x40 мм (длинный x широкий x Высокий)
> Рабочее напряжение: DC12V ~ DC24V (рекомендуется DC12V)
> Рабочий ток: 150 мА
> Режим переключения: Активный/пассивный сигнал
> Релейный выход: часто открыт связаться с нами (такие как k3'and K3 представляют собой пару нормально разомкнутый выход связаться с нами)
> Ретрансляционный узел Выходная мощность: DC30V/1A (Внимание: Не удается подключиться AC220V совместим с электрическими сетями)
> Срок службы реле: 100 тысяч раз
Вход клеммное соединение режим:
* 24 V-модуль Рабочая мощность, DC12V ~ DC24V
* GND-источник питания
* B-RS485 сигнальная линия B
* A-RS485 сигнальной линии А
* IN0-переключатель громкости входного канала 0
*
* IN9-Переключатель входного канала громкости 9
* VSS-Количество Переключателей входного открытого конца (короткое соединение INx является действительным входным сигналом)
Для пассивного входных сигналов: как правило, 2 линии, и в виде контактного коммутационного, V12 и VCOM может быть коротким замыканием. Затем два линии количество переключателей соединены с INx один за другим, затем один подключен к VSS (открытый конец), так что вход сигнала может быть осуществлен.
Активный образ жизни входного сигнала, там, как правило, 3 линии: один шнур питания (12 V), один провод заземления и одной сигнальной линии, к которому можно подключить к линии электропередачи для VCOM, подключите провод заземления к VSS и подключите сигнальную линию к INx, чтобы можно было осуществить вход сигнала.
Ниже приведена таблица с указанием Принципиальная схема подключения режим пассивного механические Количество Переключателей S0, S1 и S2 входного сигнала. Красная линия на диаграмме является фактической линией, которая должна быть подключена. Пожалуйста, обратитесь к линейке.
